РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ

4 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ

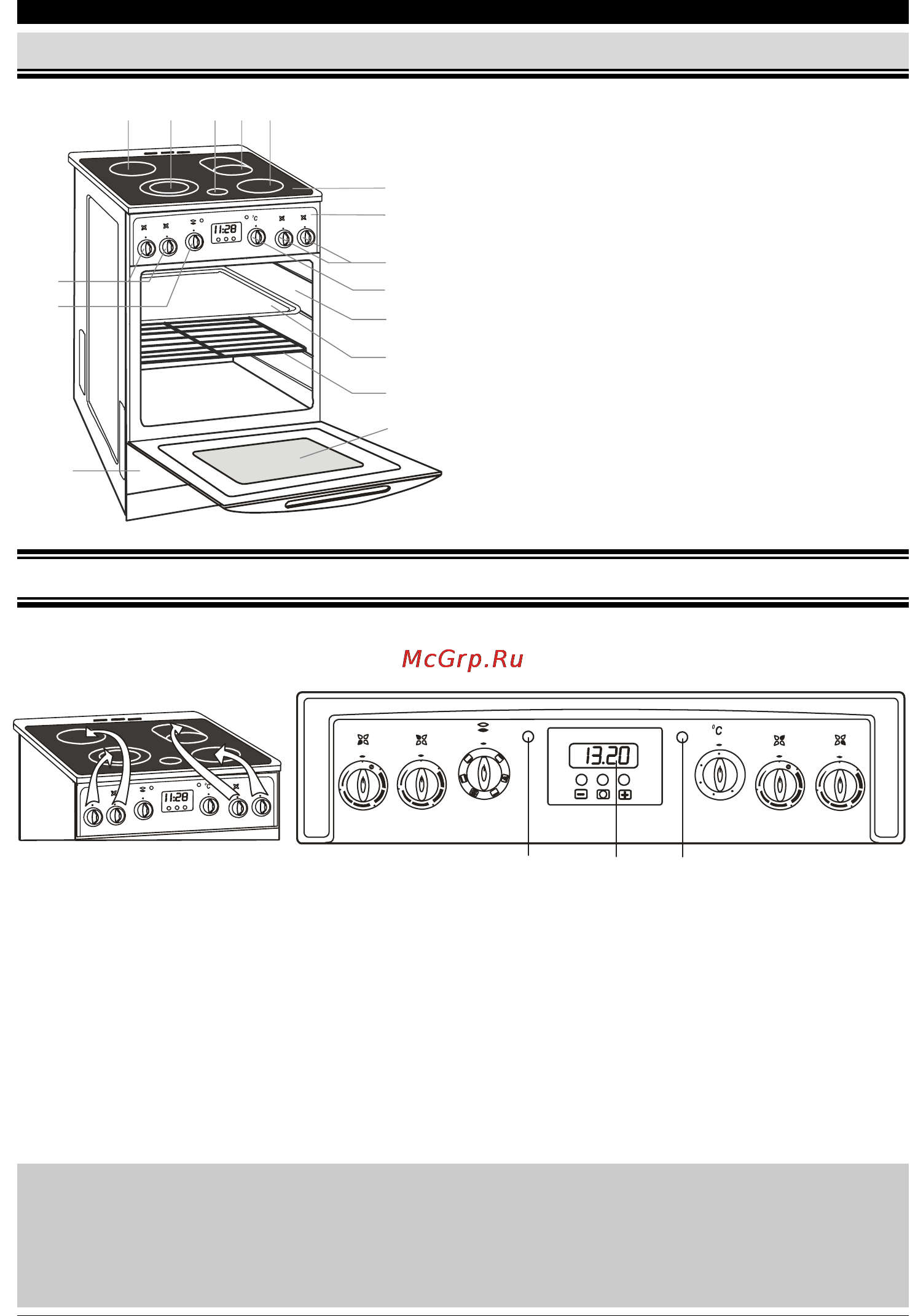

Рисунок 1

1 – варочная поверхность из стеклокерамики

2 – конфорка Ø 145мм - 1,2кВт

3 – конфорка Ø 180/120мм - 1,7кВт

4 – конфорка Ø 140 х 250 мм / 2,0 [кВт]

5 – конфорка Ø 145мм - 1,2кВт

6 – индикатор остаточного тепла

7 – камера духового шкафа

8 – дверца духового шкафа

9 – панель переключения

10 – отделение для посуды

11 – переключатель конфорок

12 – переключатель режимов

13 – переключатель температуры

14 – противень

15 – решетка для гриля

4.1 ПАНЕЛЬ УПРАВЛЕНИЯ

Управление духовым шкафом осуществляется при помощи двух переключателей, расположенных

с левой стороны панели переключения (Рисунок 2).

Рисунок 2

1 – сигнальная лампочка (желтого цвета) – кухонная плита работает

2 - сигнальная лампочка (красного цвета) – духовой шкаф работает

3 – электронный таймер

Контрольная лампочка оранжевого цвета сигнализирует о включении одного из нагревательных

элементов плиты, т.е. одной конфорки керамической поверхности или горелок духового шкафа.

Контрольная лампочка красного цвета сигнализирует о функции регулировки температуры. Эта

контрольная лампочка включается

после включения любого температурного режима в духовом

шкафу. При достижении духовым шкафом заданного температурного режима контрольная лам-

почка гаснет, а если температура ниже заданного температурного режима, она снова включается.

Осторожно!

1. В случае обнаружения трещин или разрывов на конфорках керамической

поверхности необходимо немедленно выключить плиту и обратиться

в сервисную службу.

2. После выключения конфорки остаются горячими еще некоторое время,

об этом сигнализирует индикатор нагревания (Поз. 6 на Рис. 1).
