Fagor 6CF-56VDMB [6/22] Установка

ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ ЭЛЕКТРОПИТАНИЯ (ИНФОРМАЦИЯ ДЛЯ СЕРВИСНОЙ СЛУЖБЫ)

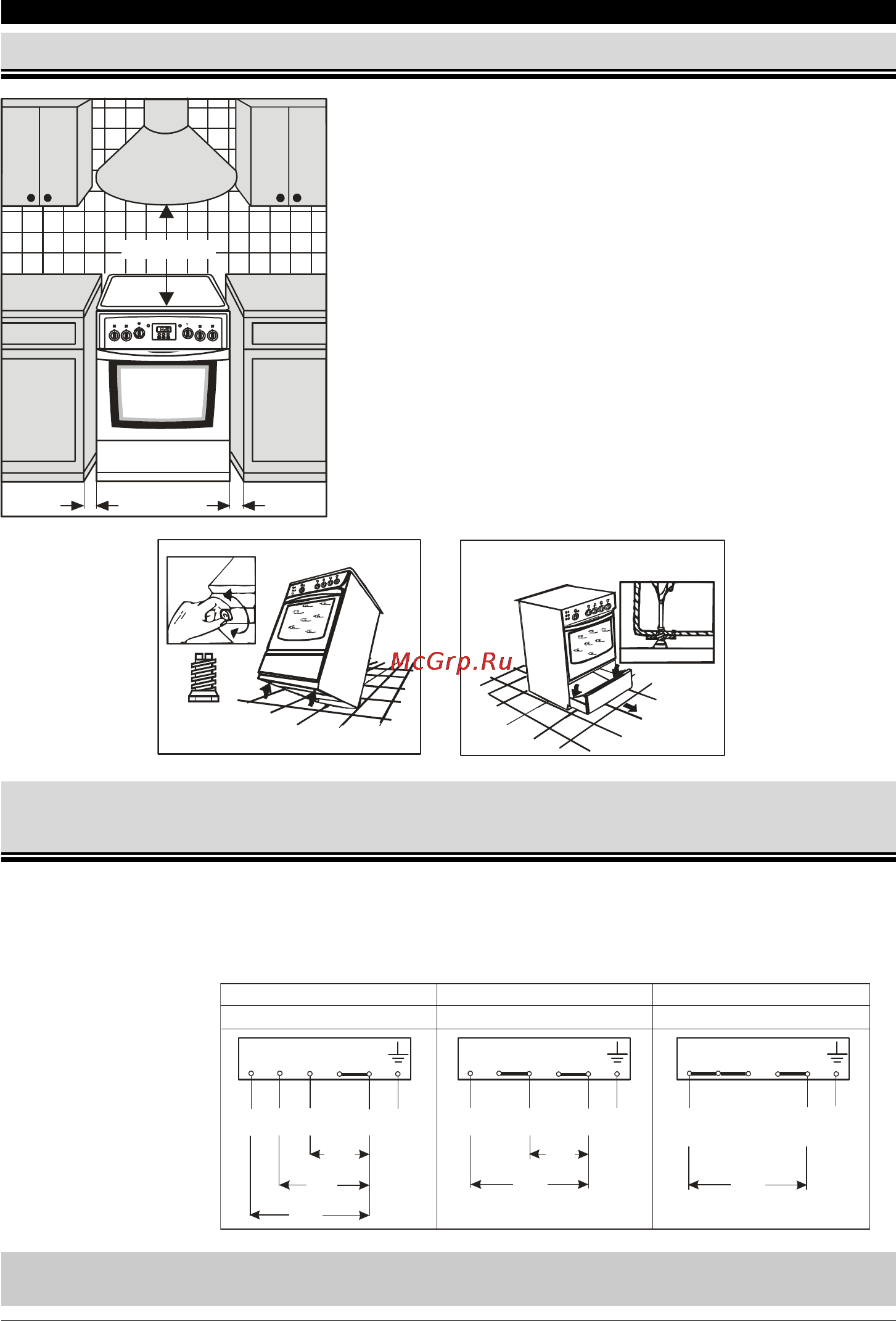

5 УСТАНОВКА

Рисунок 3

Рисунок 4 Рисунок 5

Рисунок 6

Варианты

подключения

плиты

мин. 20 мм

мин. 650 мм

230В

400В 3N ~ 50Гц

400В 2N ~ 50Гц

230В ~ 50Гц

5 x 1,5 мм

4 x 2,5 мм

3 x 6 мм

ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ ЭЛЕКТРОПИТАНИЯ

(ИНФОРМАЦИЯ ДЛЯ СЕРВИСНОЙ СЛУЖБЫ)

Подключение должно соответствовать действующим предписаниям, в связи с чем

оно должно выполняться исключительно квалифицированным электромонтажником.

• Плиту необходимо распаковать и установить в месте

подключения вблизи источника электропитания.

• При установке плиты в ряду кухонной мебели

необходимо соблюдать минимальное расстояние

между боковыми стенками плиты и стенками нижних

шкафчиков не менее 20 мм (Рисунок 3).

• После установки плиты необходимо выполнить

выравнивание при помощи регулируемых ножек.

• Для этого необходимо наклонить плиту

отрегулировать ножки вручную или при помощи

шестигранного ключа на 8 (Рисунок 4).

• Ножки также можно отрегулировать при помощи

отвертки, для этого необходимо открыть отделение

для посуды (Рисунок 5).

Электроплита предназначена для трехфазного подключения (400В ~ 3N). Посредством установки

соответствующей перемычки на соединительной клемме электроплиту можно довольно-таки

простым способом переключить на однофазное подключение (230В

~ 1N) или на двухфазное

подключение (400В ~ 2N). Схема электрических соединений находится на задней крышке.
