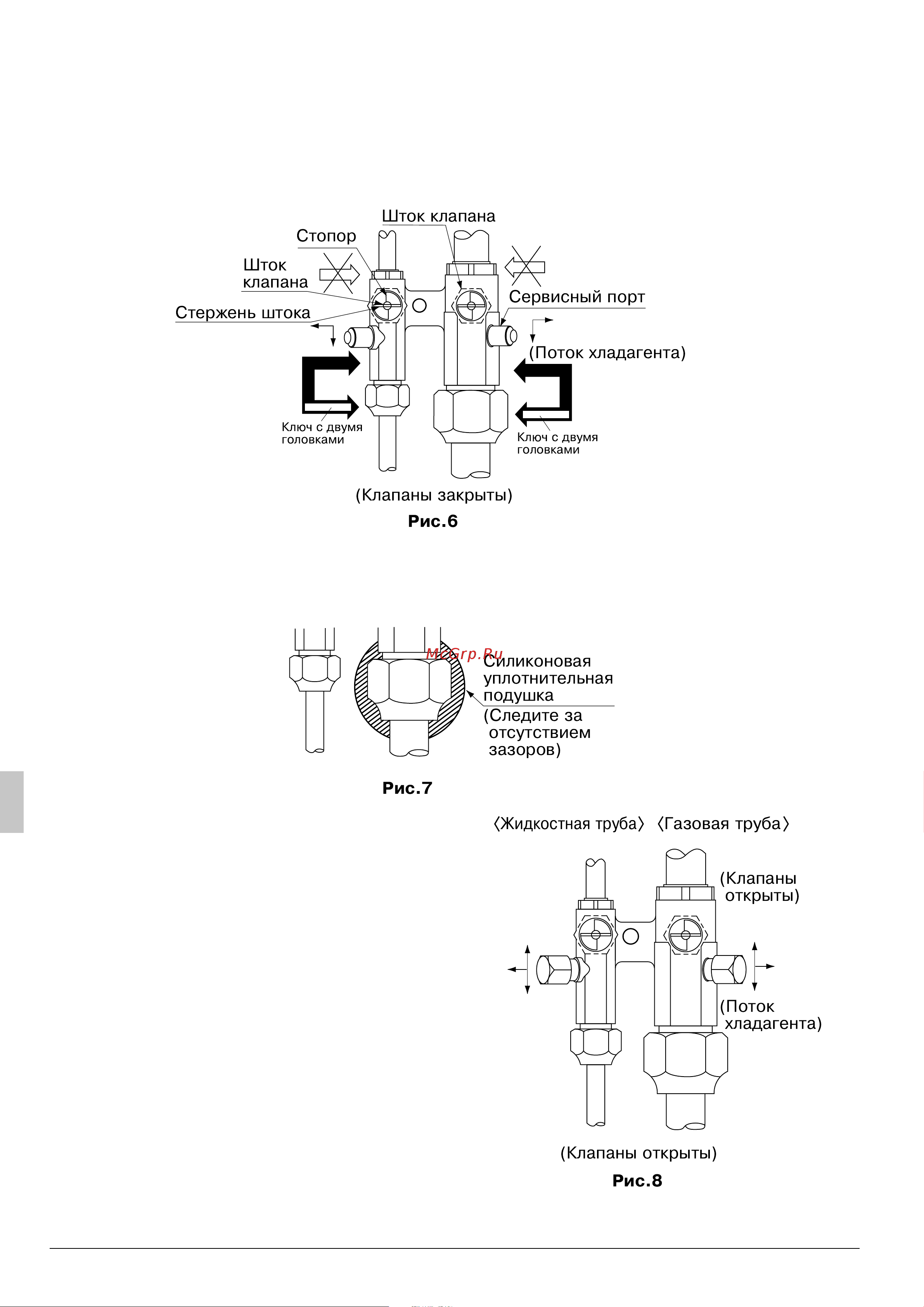

Меры предосторожности при работе с запорными клапанами трубы Наименования деталей необходимых при работе с запорными клапанами труб для наружного и комнатного блока указаны на рис 6 Перед отправкой заказчику клапаны закрываются Завинчивайте и отвинчивайте гайку раструба двумя гаечными ключами на позициях захватывания обозначенных черными стрелками на рисунке Не захватывайте двумя гаечными ключами детали обозначенные на рисунке белыми стрелками Клапаны закрыты Рис 6 При работе в режиме охлаждения в условиях низкой температуры окружающей среды или в других условиях с низким давлением используйте силиконовую уплотнительную подушку и т п для защиты от замерзания относящуюся к газопроводу часть стопорного клапана в районе гайки раструба См рис 7 Силиконовая уплотнительная подушка_________ Следите за отсутствием зазоров Рис 7 Работа запорного клапана Используйте стандартную отвертку с плоским лезвием 250 мм Жидкостная труба Газовая труба Для открытия 1 Отверткой поверните шток клапана на 1 4 оборота против часовой стрелки 2 Прекратите поворачивать шток как только стержень штока соприкоснется со стопором Теперь клапан открыт См рис 8 Для закрытия 1 Поверните шток клапана на 1 4 оборота против часовой стрелки 2 Прекратите поворачивать шток как только стержень штока соприкоснется со стопором Теперь клапан закрыт См рис 6 Клапаны открыты Рис 8 13 Russian
