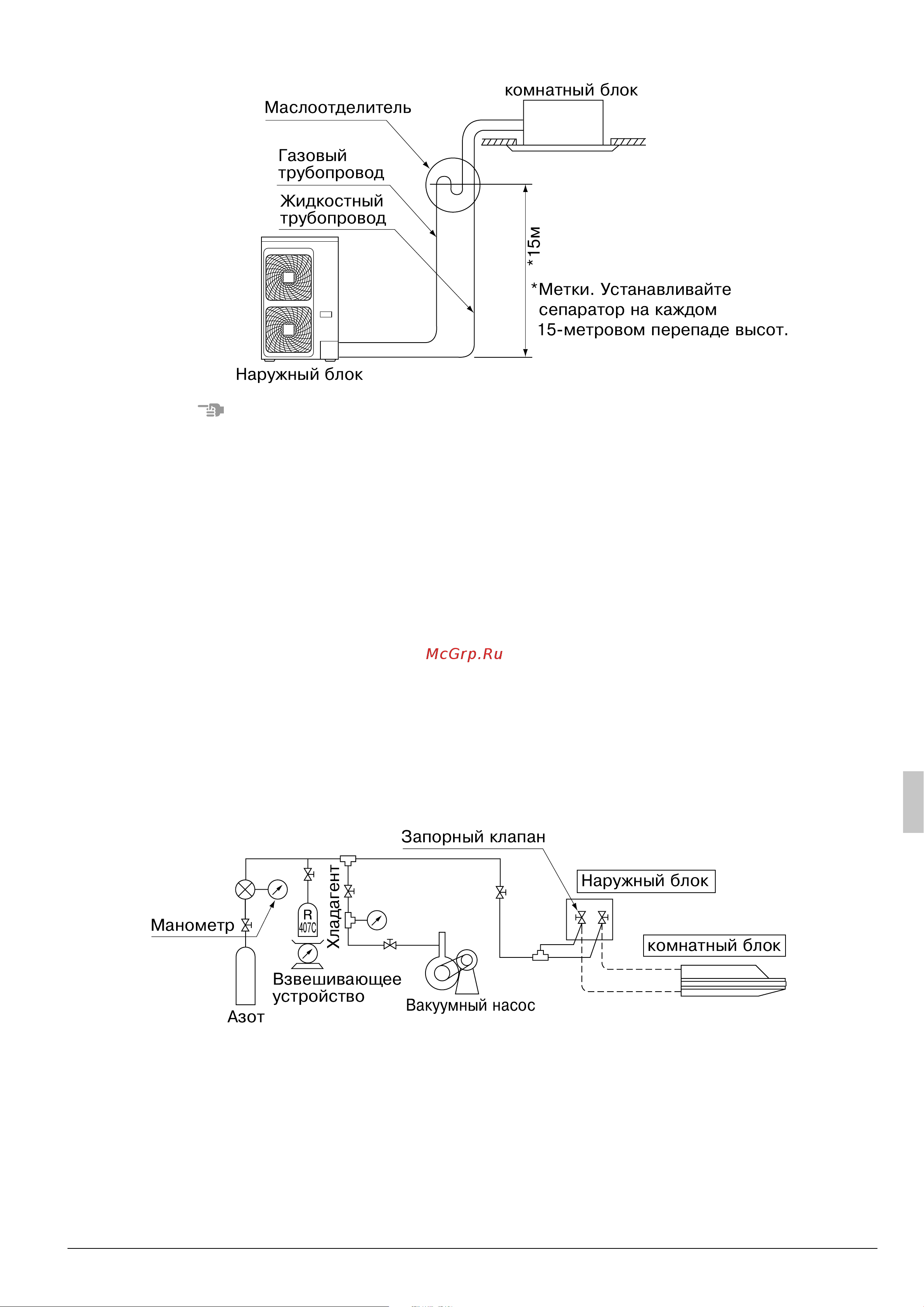

Зазоры при установке сепаратора комнатный блок Наружный блок ПРИМЕЧАНИЕ а Сепаратор необходим при установке наружного блока на позиции выше комнатного блока 8 ОТКАЧКА Блоки проверены на утечку изготовителем Трубы для хладагента монтируемые на месте подлежат проверке на утечку монтажником Проверка утечки 1 Выполните откачку воздуха из труб и проконтролируйте вакуум Отсутствие роста давления в течение 1 минуты 2 Загрузите газообразный азот 3 Выполните проверку утечек обрабатывая соединительные элементы труб мыльным раствором и т п 4 Выпустите азот 5 Откачайте воздух и заново проконтролируйте вакуум 6 Откройте запорный клапан и подайте хладагент в трубу для хладагента и в комнатный блок 7 Проверку утечки следует выполнять согласно стандарту ЕМ378 7 Парный тип Запорный клапан Russian 16
