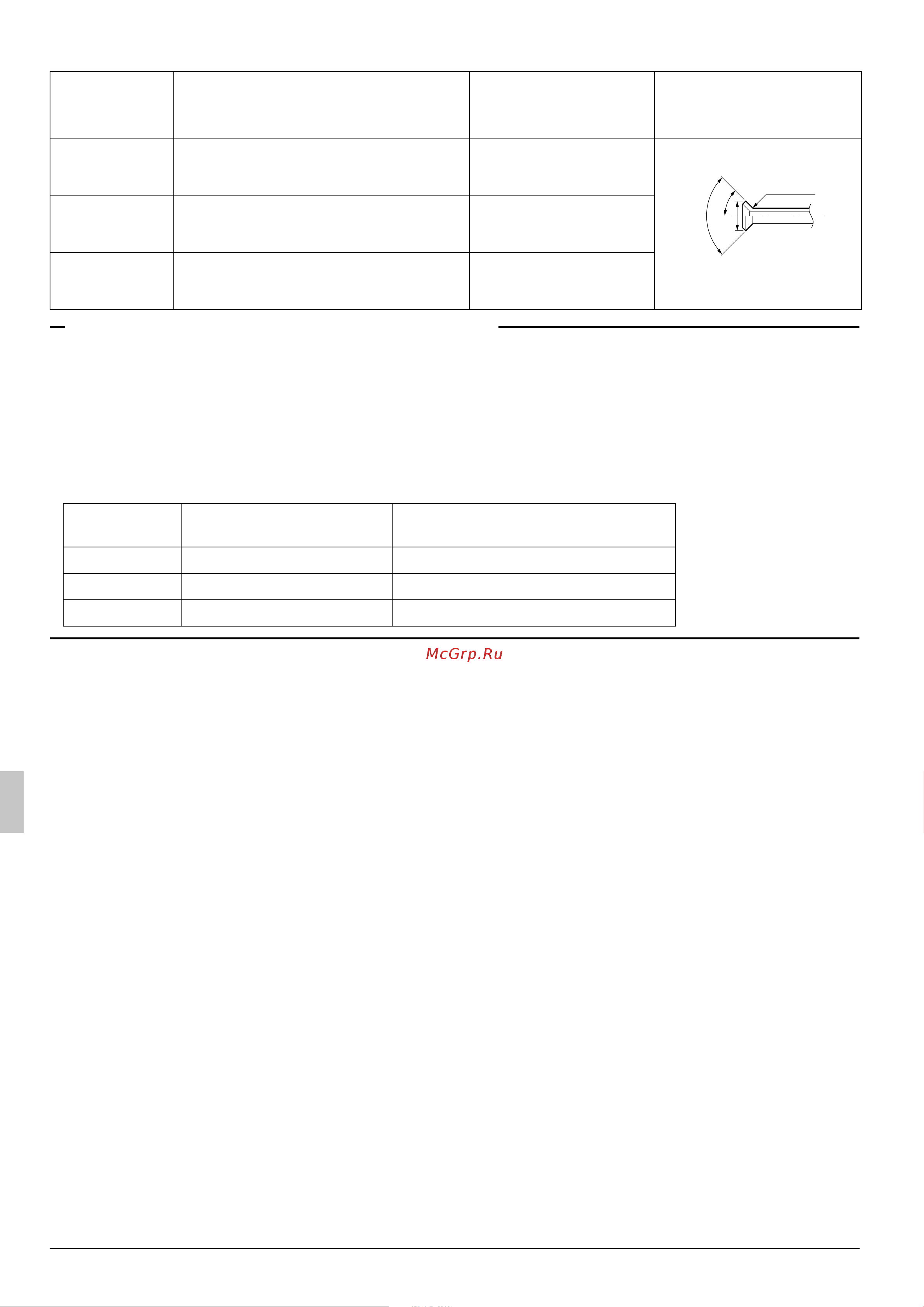

Таблица 1 Калибр трубы Крутящий момент затягивания Установочные размеры при работе с раструбом мм ф 9 5 32 7 39 9 Н м 333 407 кгс м 12 6 13 0 Форма раструба ЯО 4 0 8 ф 15 9 61 8 75 4 Н м 630 770 кгс м 19 0 19 4 ф 19 1 97 2 118 6 Н м 991 1209 кгс м 23 3 23 7 Ь1 ___ ъ ТР __________ Г Не рекомендуется кроме экстренных случаев Следует пользоваться гаечным ключом с ограничением по крутящему моменту однако при необходимости устанавливать блок без этого ключа можно воспользоваться методом монтажа изложенным ниже По окончании работы проконтролируйте отсутствие утечки газа При закручивании гайки с помощью обычного гаечного ключа возникает момент когда крутящий момент затягивания резко возрастает После этого закручивайте гайку раструба далее на величину угла указанную ниже Диаметр трубы Угол дополнительного закручивания Рекомендуемая длина рычага инструмента ф 9 5 3 8 60 90 градусов Примерно 200мм ф 15 9 5 8 30 60 градусов Примерно 300мм ф 19 1 3 4 20 35 градусов Примерно 450мм В случае системы с одновременной работой Проводку труб вверх и вних следует осуществлять на основной нитке трубопровода Для разветвлений труб хладагента пользуйтесь разветвительным комплектом дополнительным При пользовании им соблюдайте указанные ниже меры предосторожности За подробностями обратитесь к руководству прилагаемому к разветвительному комплекту трубопровода 1 Устанавливайте отводные трубы по горизонтали Максимальный угол наклона не более 20 градусов 2 Длина отводной трубы к блоку должна быть максимально короткой Максимальная длина не более 20 метров 3 Следует по возможности обеспечивать равную длину обеих отводных труб к комнатному блоку Максимально допустимое расхождение длин не более 10 метров 4 Пропустите по трубам сухой газообразный азот для предотвращения образования пленки окисла на внутренней поверхности труб при пайке твердым припоем Необходимость сепаратора Поскольку существует опасность связанная с возможностью обратного потока в компрессор масла задерживаемого на участке возвышения трубопровода что вызывает жидкую компрессию либо с возможностью разрушения обратного канала для масла необходимо установить сепаратор на соответствующей позиции участка возвышения трубопровода 15 Russian
