• Меры предосторожности при обращении с сервисным портом 1 15
• Меры предосторожности при соединении труб 15
• Меры предосторожности при соединении труб 1 15
• Рис 15
• Рис 0 15
• См рис 10 15
• См рис 9 15
• В случае системы с одновременной работой 16
• Не рекомендуется кроме экстренных случаев 16
• Необходимость сепаратора 16
• По окончании работы проконтролируйте отсутствие утечки газа 16
• Зазоры при установке сепаратора 17
• Откачка 17
• Парный тип 17
• Примечание 17
• Проверка утечки 1 17
• Выполняйте заливку в жидком виде из жидкостной трубы 18
• Загрузка хладагента 18
• Меры предосторожности при добавлении и407с 18
• Множественный тип с одновременной работой 18
• Повторная заливка хладагента 18
• Примечание э 18
• 1 дополнительная загрузка хладагента 19
• 2 полная загрузка хладагента 19
• Множественный тип с одновременной работой 19
• Парный тип 19
• 3 меры предосторожности для операции откачивания 20
• Д предостережение для всех лиц работающих с трубопроводом 20
• При перемещении или перестановке комнатного или наружного блока и т п 20
• Рис 11 20
• Тип 100 125 20
• Тип 71 20
• А предостережение 21
• А предупреждение 21
• Работа с электрической проводкой 21
• Предостережения 22
• Рис 2 22
• Электрическая проводка источника питания и блоков 22
• Тестовая операция 23
• Russian 24
• Источник питания 24
• Схема электрического монтажа 24
• Russian 25
• Схема электрического монтажа 25

Похожие устройства

• Daikin RZP125DV1 Сервис мануал
• Daikin RZP71DVAL Сервис мануал
• Daikin RZP100DVAL Сервис мануал
• Daikin RZP125DTAL Сервис мануал
• Daikin RZP140DTAL Сервис мануал
• FROSP SC 18А-8 Инструкция по эксплуатации
• FROSP SC 18А-10 Инструкция по эксплуатации
• FROSP SC 22А-8 Инструкция по эксплуатации
• FROSP SC 22А-10 Инструкция по эксплуатации
• FROSP SC 30А-8 Инструкция по эксплуатации
• FROSP SC 30А-10 Инструкция по эксплуатации
• FROSP SC 37А-8 Инструкция по эксплуатации
• FROSP SC 37А-10 Инструкция по эксплуатации
• Daikin R71B7V1 Технические данные
• Daikin R71B7V1 Инструкция по монтажу
• Daikin R100B7V1 Технические данные
• Daikin R100B7V1 Инструкция по монтажу
• Daikin R71B7W1 Технические данные
• Daikin R71B7W1 Инструкция по монтажу
• Daikin R100B7W1 Инструкция по монтажу

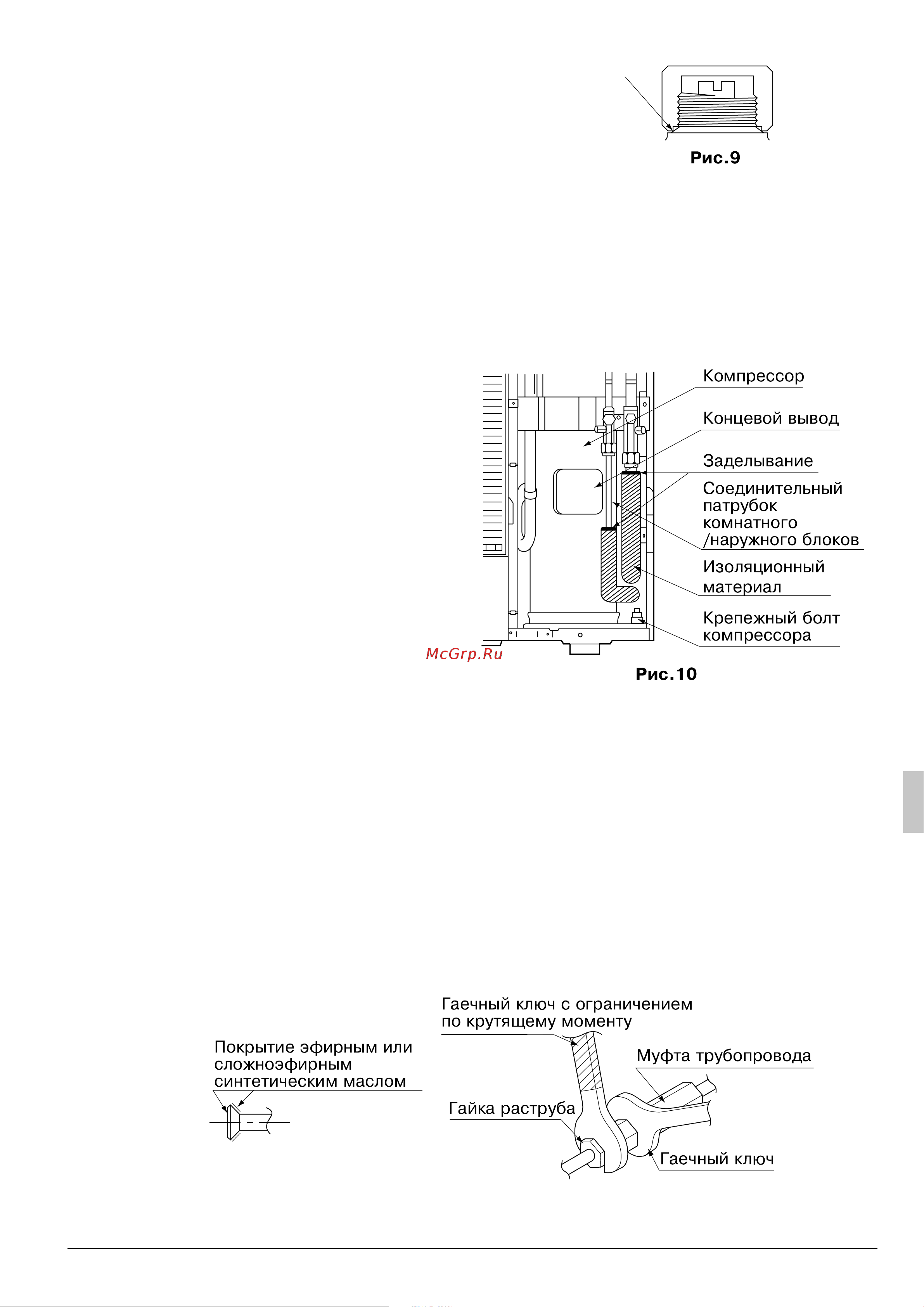

Меры предосторожности при обращении с колпачком клапана 1 Заглушка присоединяется в точке обозначенной стрелкой Соблюдайте осторожность во избежание повреждения колпачка См рис 9 2 По окончании работы с клапанами плотно закройте колпачок клапана Крутящий момент затягивания 19 6 24 5 Н м 200 250 кгс см Рис 9 Меры предосторожности при обращении с сервисным портом 1 Используйте для работы загрузочный шланг с толкателем 2 По окончании работы плотно закройте колпачок клапана Крутящий момент затягивания 9 8 14 7 Н м 100 150 кгс см Меры предосторожности при соединении труб 1 Следите за тем чтобы соединительные Компрессор Концевой вывод патрубки наружного и комнатного блоков не соприкасались с концевыми выводами компрессора Если предположительно возможен контакт изоляционного покрытия жидкостной трубы с концевым выводом откорректируйте высоту покрытия Проследите также за тем чтобы соединительный патрубок не соприкасался с установочным болтом компрессора Заделывание Соединительный патрубок комнатного наружного блоков Изоляционный материал______ См рис 10 Крепежный болт 2 При установке наружного блока на позиции компрессора выше комнатного блока заделайте пустоты около изоляции и труб поскольку Рис 10 конденсируемая на контрольном клапане влага может просочиться сбоку комнатного блока 3 По окончании установки проконтролируйте отсутствие утечки газа в местах стыков труб с помощью азота и т п Меры предосторожности при соединении труб Габариты используемых раструбов указаны в Таблица 1 При присоединении гайки раструба нанесите на раструб снаружи и изнутри охлаждающее машинное масло и перед плотным затягиванием гайки поверните ее 3 или 4 раза вручную При присоединении труб к блоку и или отсоединении от него необходимо пользоваться как обычным гаечным ключом так и гаечным ключом с ограничением по крутящему моменту Величина крутящего момента затягивания указана в Таблица 1 Слишком сильное затягивание может привести к раскалыванию раструба В качестве покрытия морозильного агрегата используйте эфирное или сложноэфирное синтетическое масло Гаечный ключ с ограничением Покрытие эфирным или сложноэфирным синтетическим маслом Russian 14
