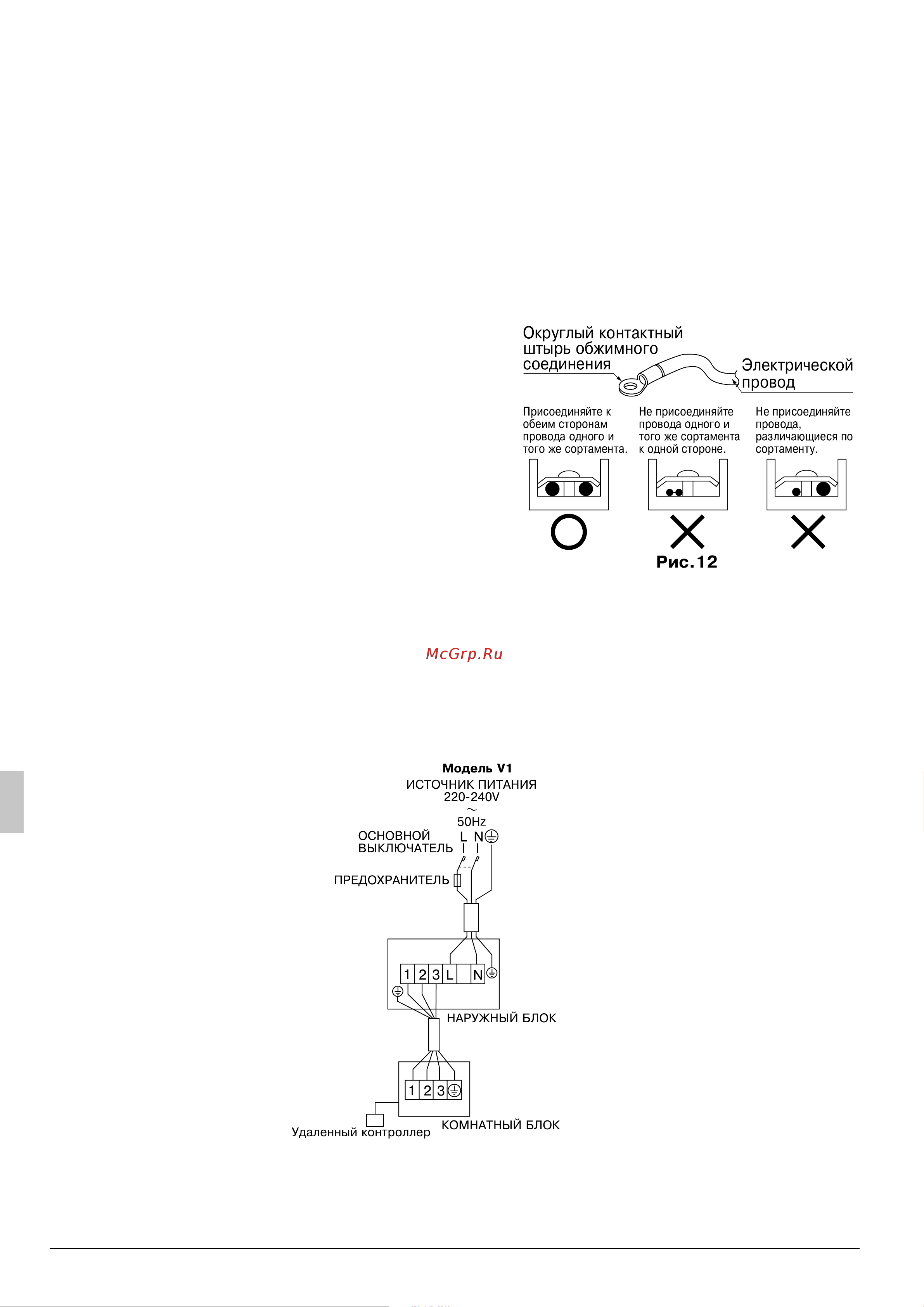

ПРЕДОСТЕРЕЖЕНИЯ Поскольку в данном блоке имеется инвертор установка конденсатора с фазовой компенсацией не только ослабляет эффект повышения коэффициента мощности но может также привести к нарушению работы вследствие аномального разогрева конденсатора под воздействием высокочастотных волн Поэтому ни в коем случае нельзя устанавливать конденсатор с фазовой компенсацией Нарушение баланса мощности следует поддерживать в пределах 2 номинала источника питания 1 Большой дисбаланс приводит к сокращению срока службы сглаживающего конденсатора 2 В качестве защитной меры устройство прекращает работу с индикацией ошибки как только нарушение баланса мощности превышает 4 номинала источника При установке выключателя тока утечки следите за тем чтобы использовался выключатель инверторного типа высокочастотного высокочастотного несенсорного типа При подключении проводов к концевой колодке Округлый контактный источника питания обращайте внимание на штырь обжимного приведенные ниже замечания соединения Электрической провод Необходимые меры предосторожности в отношении проводки источника питания Присоединяйте к Не присоединяйте Не присоединяйте обеим сторонам провода одного и провода При подключении к концевой колодке источника провода одного и того же сортамента различающиеся по питания используется округлый штырь для обжимного сортаменту того же сортамента к одной стороне соединения Если его использование не представляется возможным по объективной причине руководствуйтесь приводимыми ниже инструкциями Не присоединяйте к одной и той же клемме источника питания провода различающиеся по сортаменту Неплотные соединения могут привести Рис 12 к перегреву При подключении проводов одного и того же сортам присоединяйте их как показано на рис 12 При выполнении проводки следите за правильностью выбора проводов надежностью соединений и за фиксацией проводов таким образом чтобы на контактные выводы не воздействовали никакие внешние усилия X X Электрическая проводка источника питания и блоков При выполнении проводки комнатного блока и др пользуйтесь руководством по монтажу прилагаемом к комнатному блоку Присоединяйте основной выключатель и предохранитель к линии подачи питания Модель VI ИСТОЧНИК ПИТАНИЯ 220 240У 50Hz ОСНОВНОЙ L N ВЫКЛЮЧАТЕЛЬ I I 1Фт удаленный контроллер КОМНАТНЫЙ БЛОК 21 Russian
