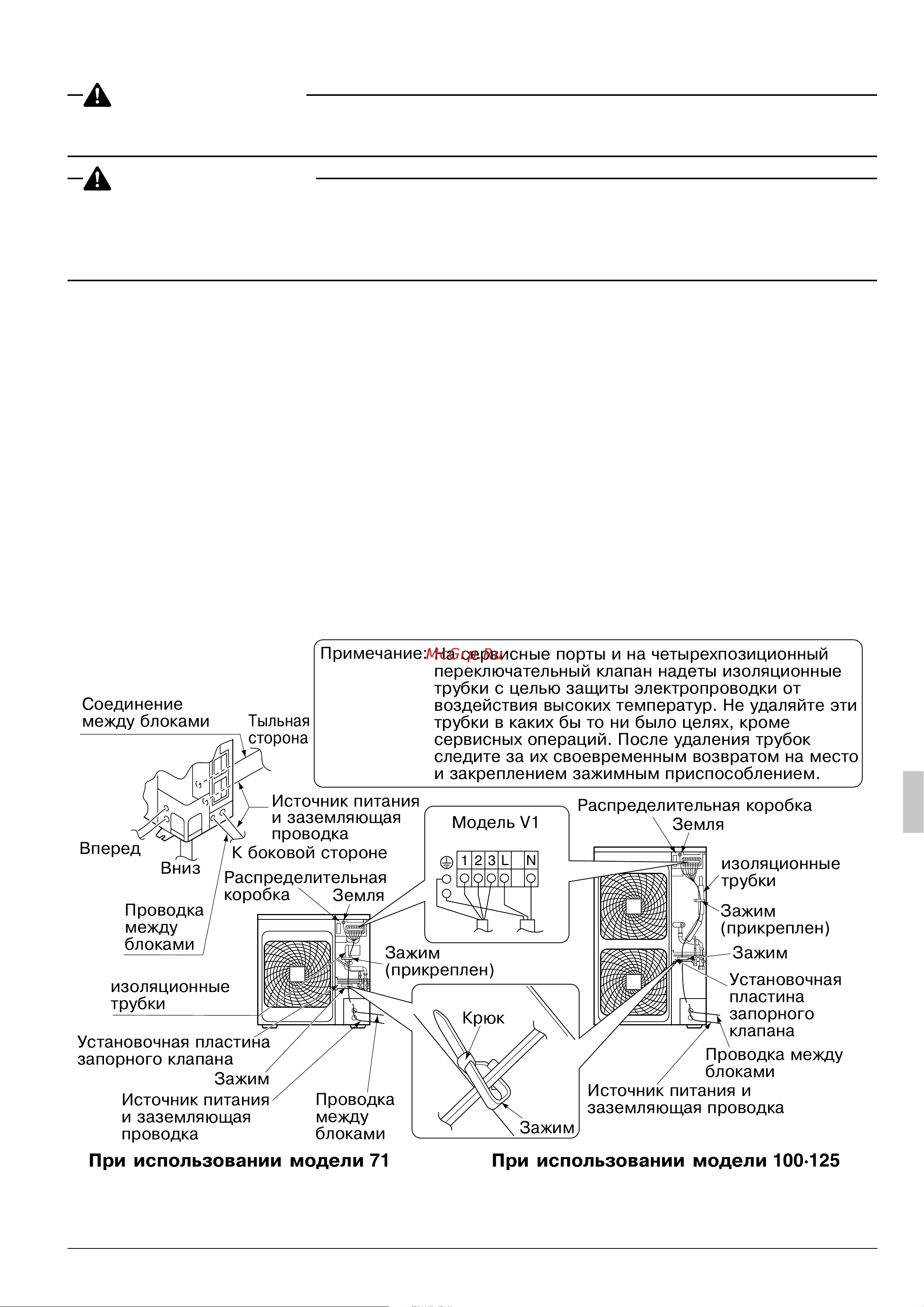

11 РАБОТА С ЭЛЕКТРИЧЕСКОЙ ПРОВОДКОЙ А ПРЕДУПРЕЖДЕНИЕ Работу с электрической проводкой необходимо доверять квалифицированному персоналу Перед доступом коконечным устройствам необходимо отключить все цепи питания А ПРЕДОСТЕРЕЖЕНИЕ Кондиционер необходимо заземлять Не присоединяйте заземляющий провод к газовым водопроводным трубам молниеотводу или проводу телефонного заземления Используйте только медные провода Проводка между комнатным и наружным блоками должна быть рассчитана на 220 240 В Не переводите в рабочее положение основной выключатель пока не завершены все работы с проводкой Сопротивление заземления не должно превышать 500 Ом При выполнении электрического монтажа руководствуйтесь также схемой электрической проводки прилагаемой к блоку Пользуйтесь указанными проводами и закрепляйте их зажимами оберегая от внешнего силового воздействия контактные выводы Для скрепления зажимом приоткройте нажатием крючок на конце зажима пропустите сквозь него провода и далее закройте зажим Закрепляйте проводку зажимами как показано ниже обеспечивая отсутствие контакта между проводами и трубами особенно для труб под высоким давлением Ни в коем случае не впихивайте в блок добавочные провода При выводе проводов наружу спереди или сбоку можно пользоваться кабелепроводом пропускаемым через выбивное отверстие диаметром 34 мм Если кабелепровод не используется обеспечьте защиту проводов с помощью виниловых трубок и т п для предотвращения обрезки проводов кромками выбивного отверстия Расправьте провода и плотно закройте крышку чтобы ее положение не мешало нормальной работе Соединение между блоками Примечание На сервисные порты и на четырехпозиционный переключательный клапан надеты изоляционные трубки с целью защиты электропроводки от воздействия высоких температур Не удаляйте эти Тыльная трубки в каких бы то ни было целях кроме сторона сервисных операций После удаления трубок следите за их своевременным возвратом на место и закреплением зажимным приспособлением Источник питания и заземляющая проводка К боковой стороне Вперед Вниз 1 з d Распределительная х коробка Проводка между блоками Установочная пластина запорного клапана Зажим Источник питания и заземляющая проводка N О Распределительная коробка Земля изоляционные трубки Зажим прикреплен Зажим прикреплен изоляционные трубки Зажим Установочная пластина запорного клапана Проводка между блоками Источник питания и заземляющая проводка Крюк Проводка между блоками При использовании модели 71 Russian Модель V1 Зажим При использовании модели 100 125 20
