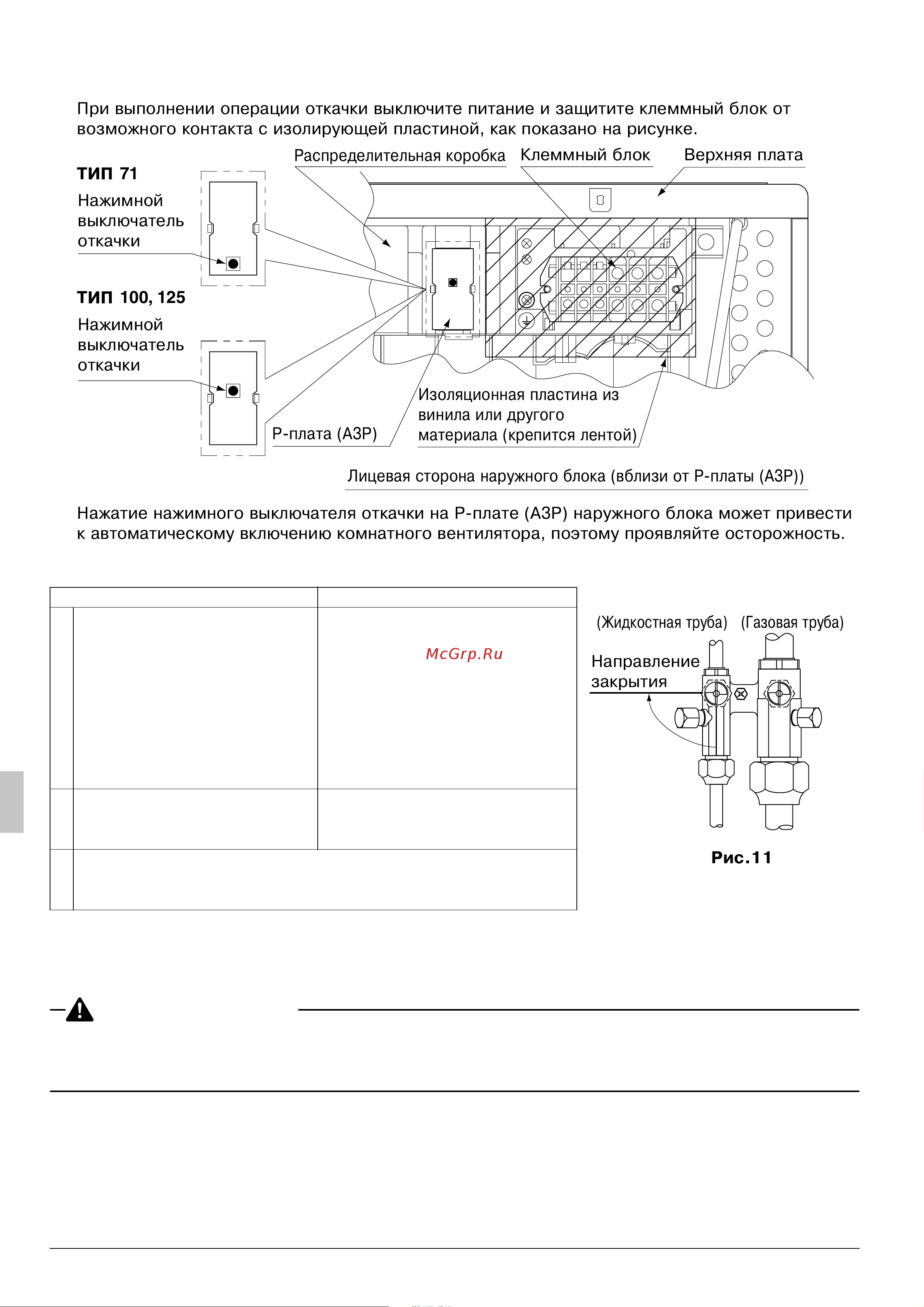

3 Меры предосторожности для операции откачивания При перемещении или перестановке комнатного или наружного блока и т п При выполнении операции откачки выключите питание и защитите клеммный блок от возможного контакта с изолирующей пластиной как показано на рисунке Распределительная коробка Клеммный блок Верхняя плата ТИП 71 Нажимной выключатель откачки ТИП 100 125 Нажимной выключатель откачки Лицевая сторона наружного блока вблизи от Р платы АЗР Нажатие нажимного выключателя откачки на Р плате АЗР наружного блока может привести к автоматическому включению комнатного вентилятора поэтому проявляйте осторожность Включите питание и инициируйте процесс откачки следуя указанной ниже процедуре Процедура Меры предосторожности Проконтролируйте открытие Жидкостная труба Газовая труба запорных клапанов и на жидкостной и на газовой сторонах При Запустите вентилятор с 1 первоначальном выполнении удаленного контроллера процедуры 2 обратите внимание на то что может автоматически запуститься вентилятор комнатного блока Нажмите кнопку Компрессор и вентилятор 2 откачивания на печатной наружного блока включаются плате наружного блока в работу автоматически Рис 11 Как только работа завершается по истечении 3 или 5 3 минут закройте стопорные клапаны для газовой и жидкостной сторон См рис 11 Ча этом операция откачивания завершается По окончании операции откачивания удаленный контроллер не работает даже при нажатом состоянии кнопки ВКЛ на этом контроллере и для него отображается 1 4 Если требуется продолжение работы выключите и заново включите источник питания с помощью основного выключателя Д ПРЕДОСТЕРЕЖЕНИЕ Для всех лиц работающих с трубопроводом По окончании работы с трубопроводом обязательно открывайте стопорный клапан Эксплуатация блока с закрытым клапаном приводит к поломке компрессора 19 Russian
