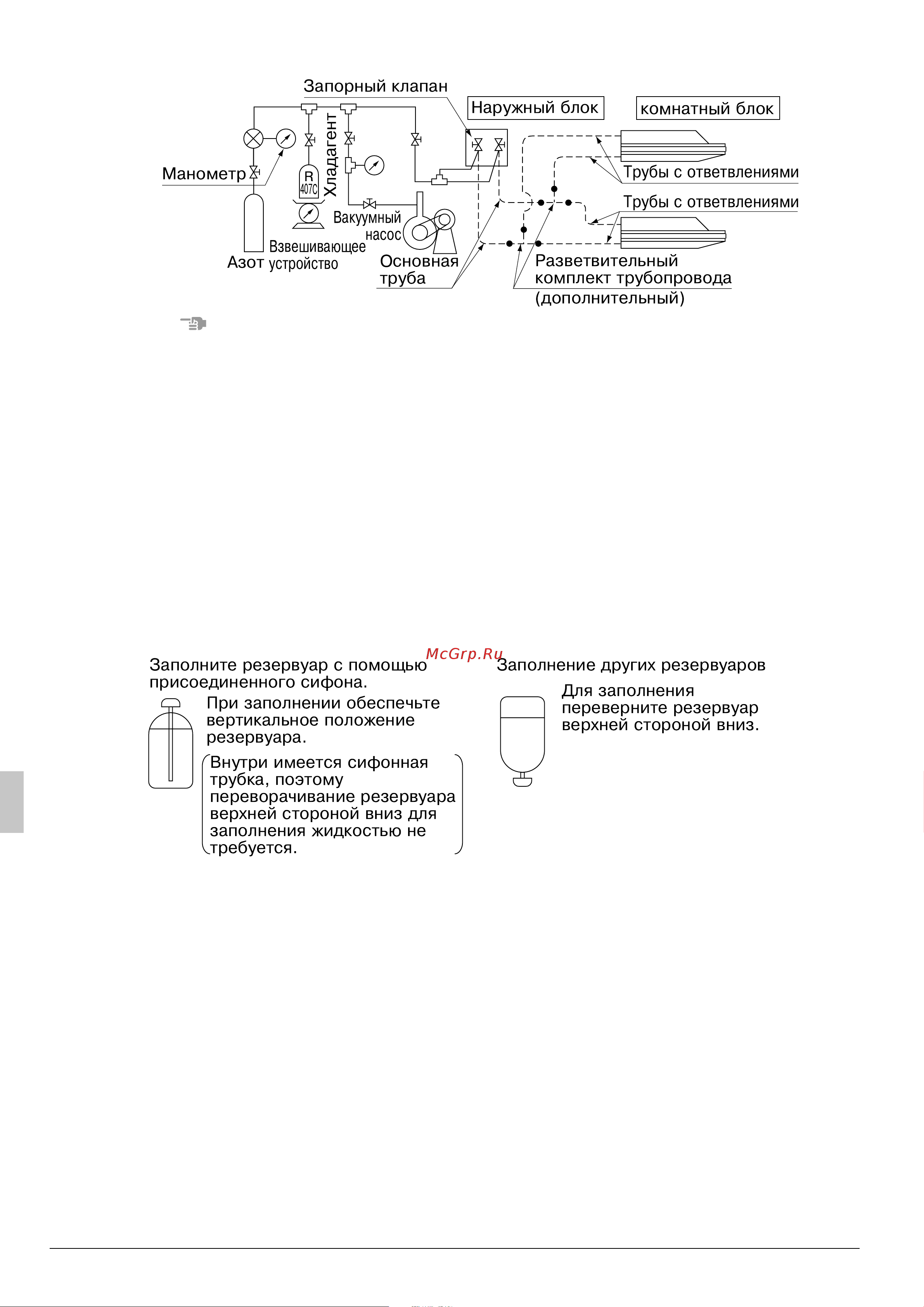

Множественный тип с одновременной работой Запорный клапан Наружный блок комнатный блок Трубы с ответвлениями Манометр Трубы с ответвлениями Вакуумный _ Взвешивающее 4 Азот устройство Основная труба Разветвительный комплект трубопровода дополнительный ПРИМЕЧАНИЕ Э После очистки воздуха с помощью вакуумного насоса давление хладагента не должно повышаться даже при открытом стопорном клапане Это связано с закрытым состоянием тракта хладагента в трубопроводе 9 ПОВТОРНАЯ ЗАЛИВКА ХЛАДАГЕНТА Проверьте тип подлежащего использованию хладагента на шильдике устройства Меры предосторожности при добавлении И407С Выполняйте заливку в жидком виде из жидкостной трубы Данный хладагент имеет смешанный состав поэтому при добавлении его в газообразном виде может измениться состав хладагента что воспрепятствует нормальной работе До загрузки проконтролируйте возможное присоединение к резервуару сифона При наличии сифона должно отображаться сообщение типа сифон для заливки жидкости присоединен Заполните резервуар с помощью присоединенного сифона При заполнении обеспечьте вертикальное положение резервуара Заполнение других резервуаров Для заполнения переверните резервуар верхней стороной вниз Внутри имеется сифонная трубка поэтому переворачивание резервуара верхней стороной вниз для заполнения жидкостью не требуется Для обеспечения нужного давления и предотвращения помех со стороны посторонних предметов пользуйтесь приспособлениями для В407С 10 ЗАГРУЗКА ХЛАДАГЕНТА Для данного блока требуется дополнительная загрузка хладагента в соответствии с длиной трубы присоединяемой на месте эксплуатации Если суммарная длина трубы хладагента не превышает 30 метров дополнительная загрузка не требуется Для надлежащей загрузки выполните указанные ниже шаги 17 Russian
