ТРАНСПОРТИРОВКА И ПЕРЕМЕЩЕНИЕ

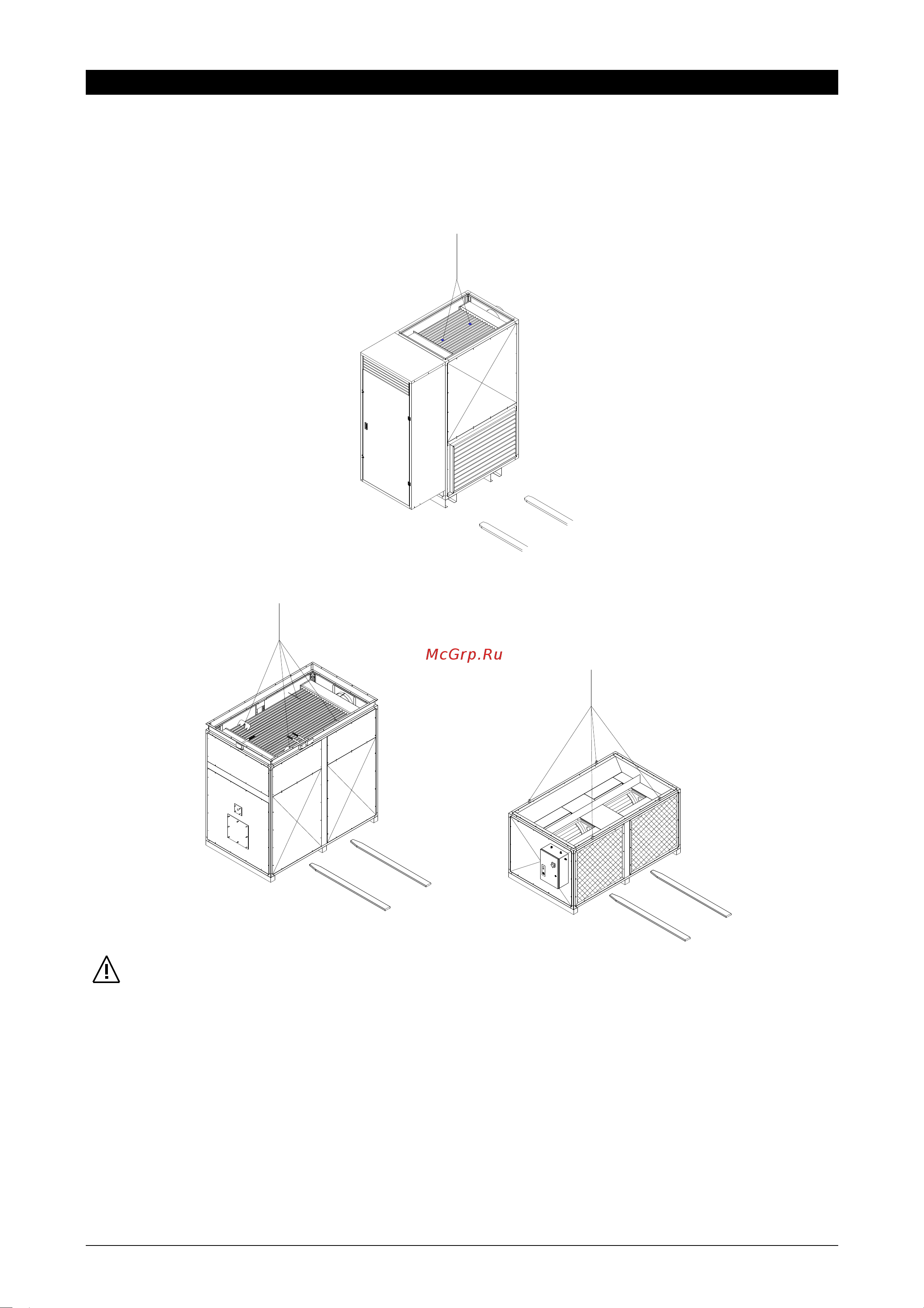

Перемещение теплогенератора должно осуществляться специальным персоналом, экипированным в
соответствии с выполняемыми действиями и при помощи приспособлений, соответствующих весу
теплогенератора. В случае перемещения вилочным автопогрузчиком следует использовать направляющие,
расположенные поперёк опорной рамы. В случае перемещения подъёмным краном, для захвата следует
использовать специальные петли, расположенные на верхней части теплообменника.
Тип 1÷8
Тип 9÷12
ВНИМАНИЕ!
Перемещение должно осуществляться с использованием специальных приспособлений, соответствующих весу
теплогенератора.
Во избежание нанесения ущерба изделию и персоналу перемещение и транспортировка должны производиться
с максимальной осторожностью, при помощи квалифицированного персонала.
Во время перемещения и транспортировки запрещается находиться в непосредственной близости к
теплогенератору.
Использовать вилку автоподъемника с минимальной длиной, равной ширине машины.
При использовании подъемных лент, тросов или канатов, во избежание повреждений, вызываемых давлением
на несущую раму теплогенератора, обязательно использование балансировочного рычага (не включен в
комплект поставки).
