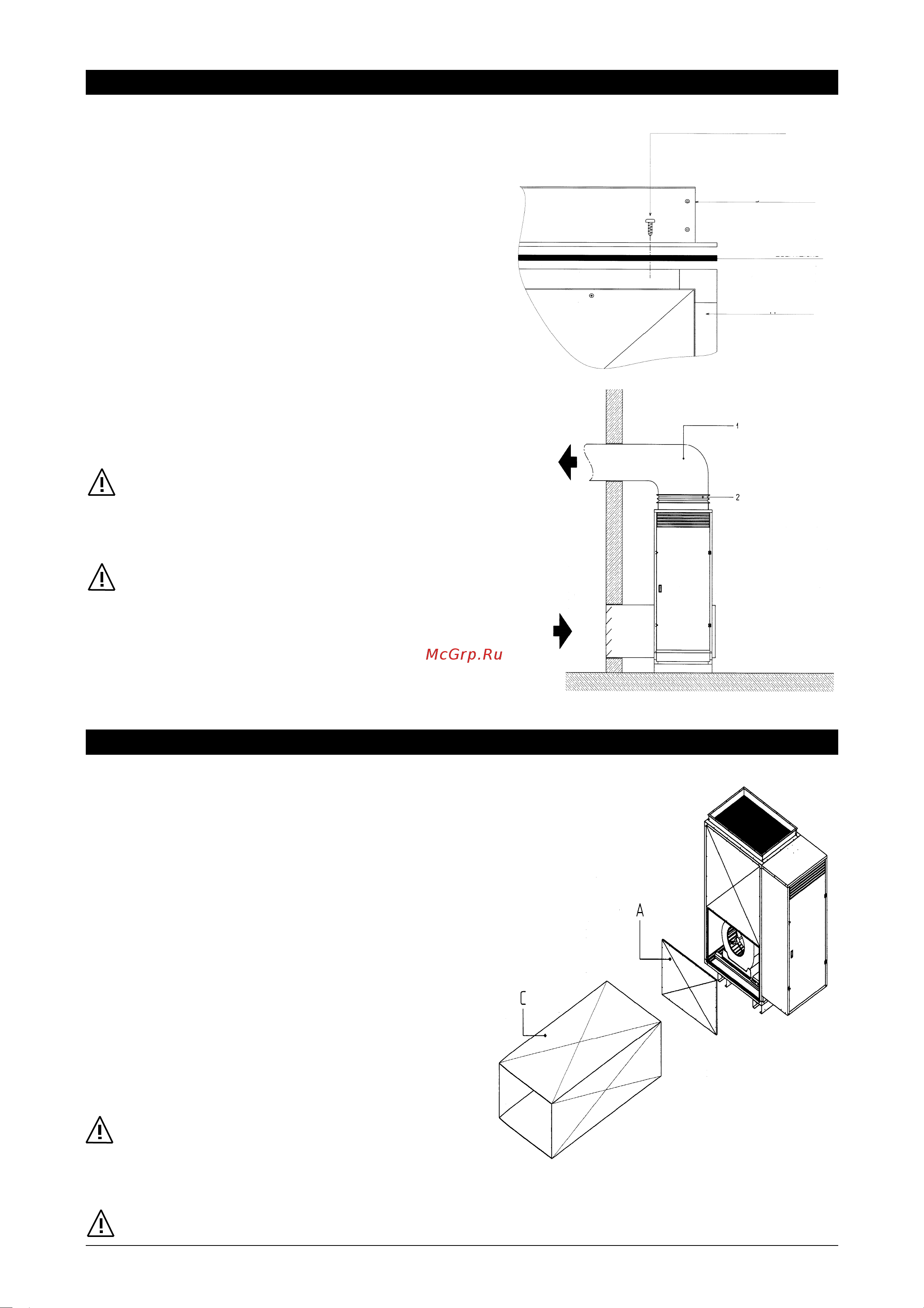

ПОДКЛЮЧЕНИЕ ПОДАЧИ ВОЗДУХА
Для подключения воздуховодов подачи воздуха:
• Снять фланец подачи с задней панели
теплогенератора, на которую он крепился при
транспортировке, отвернув 2 фиксирующих болта.
• Установить фланец на отверстие подачи
воздухонагревателя, положив в соединение
прокладку с закрытыми ячейками (не входит в
комплект поставки) и присоединив его к
воздухонагревателю саморезами, включенными в
комплект поставки.
ПРИМЕЧАНИЕ
В воздухонагревателях типа 9÷12 фланец подачи
поставляется уже установленным.
• Присоединить воздуховод (1) к фланцу, с
применением антивибрационной вставки (2) во
избежание передачи вибрации воздуховодам.
В случае, когда воздухонагреватель
устанавливается снаружи, для обеспечения
степени электрической защиты IP44 обязательно
следует использовать воздуховод всасывания.
Определение размеров воздуховодов подачи и
всасывания должно выполняться
квалифицированным персоналом, с учетом
максимальной производительности
теплогенератора.
ПОДКЛЮЧЕНИЕ ВСАСЫВАНИЯ ВОЗДУХА
Теплогенератор
оснащен двумя отверстиями для
всасывания воздуха, из которых одно закрыто глухой
панелью (-ями), а другое открыто и предназначено для
присоединения необходимых каналов забора воздуха
или защитной решетки (аксессуар по запросу).
Рекомендуется производить присоединение
воздуховодов с левой стороны, оставляя свободной
правую сторону для операций с вентилятором. В любом
случае имеется возможность присоединения
воздуховодов с правой стороны.
Для присоединения воздуховода с левой стороны:
• Снять боковую панель (A) и присоединить
воздуховод (С) к отверстию проложив соединение
прокладкой с закрытыми ячейками.
• Установить панель (A), снятую ранее, на отверстие с
правой стороны.
Для присоединения воздуховода с правой стороны:
• Присоединить воздуховод (B) проложив соединение
прокладкой с закрытыми ячейками.
В случае, когда воздухонагреватель
устанавливается снаружи, для обеспечения
степени электрической защиты IP44 обязательна
установка защитной решетки на отверстие, где не
используется воздуховод.
Определение размеров воздуховодов подачи и всасывания воздуха должно выполняться
квалифицированным персоналом, с учетом максимальной производительности теплогенератора.
саморез
фланец подачи
прокладка
теплогенератор
