ЧИСТКА ТЕПЛООБМЕННИКА
Чистка теплообменника должна производиться только специально подготовленным персоналом и является
операцией, регламентированной специальными Нормами. В любом случае рекомендуется производить чистку
теплообменника как минимум один раз в год перед началом зимнего сезона. Для выполнения чистки действовать
следующим образом:

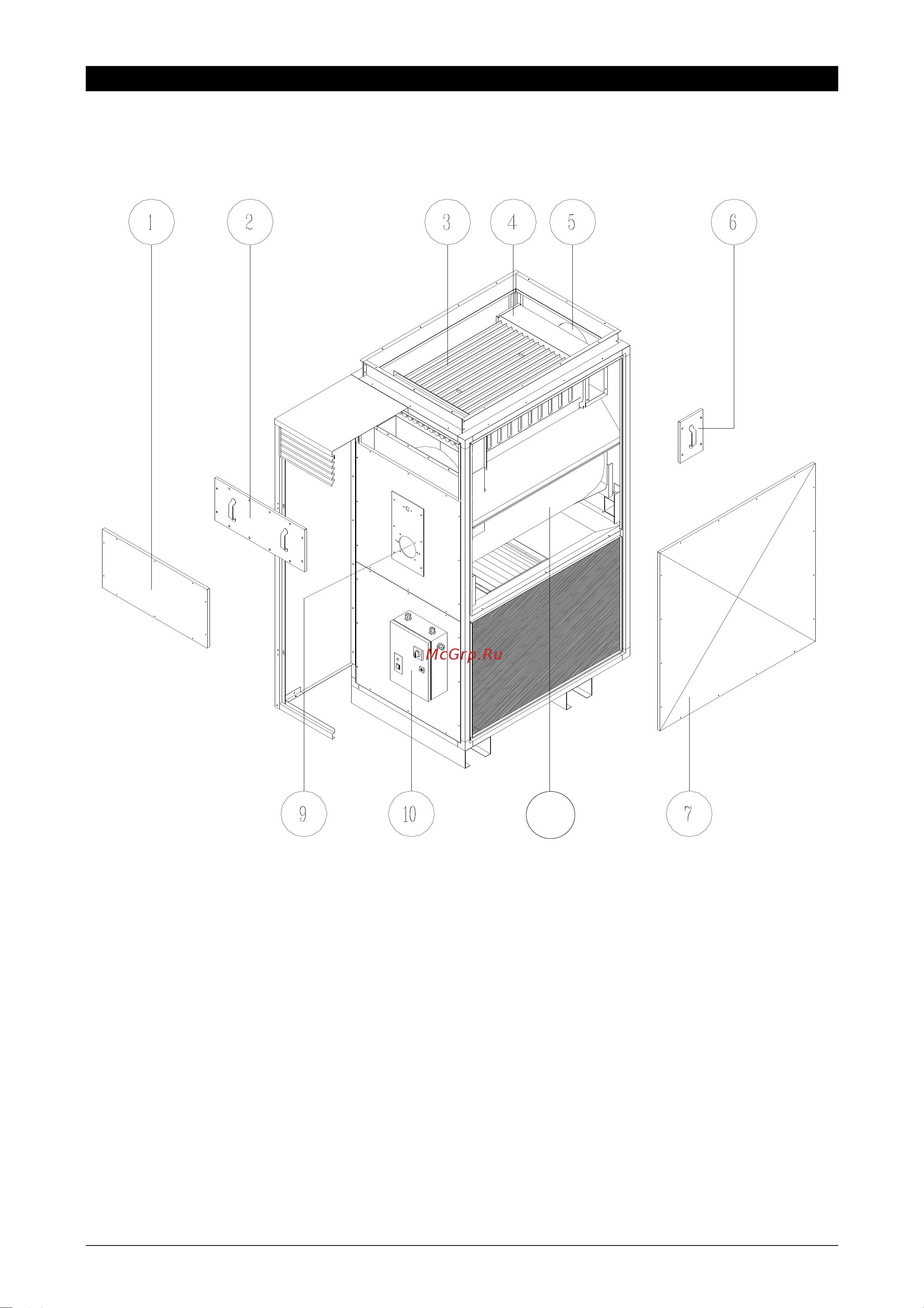

• снять инспекционную панель 1;
• снять инспекционный люк 2;
• снять горелку, придерживаясь инструкции, прилагаемой к самой горелке;
• для моделей типа 1÷
÷÷
÷2, трубу контура удаления дымовых газов от патрубка дымоудаления 5;
• для моделей типа 3÷
÷÷
÷12, снять боковые панели 7 и инспекционные люки 6;
• снять трубчатые панели;
• прочистить шомполом трубные элементы 3 удалить сажу и другие засоры, которые накапливаются в камере
сгорания 8, пылесосом через отверстие горелки 9;
• удалить сажу и другие засоры, которые накапливаются в заднем дымовом коллекторе 4 пылесосом через
отверстие 5 для моделей типа 1÷
÷÷
÷2, либо через боковые инспекционный люки для моделей типа 3÷
÷÷
÷12;
• собрать все, уделяя особенное внимание герметичности, заменив при необходимости прокладки.
