19

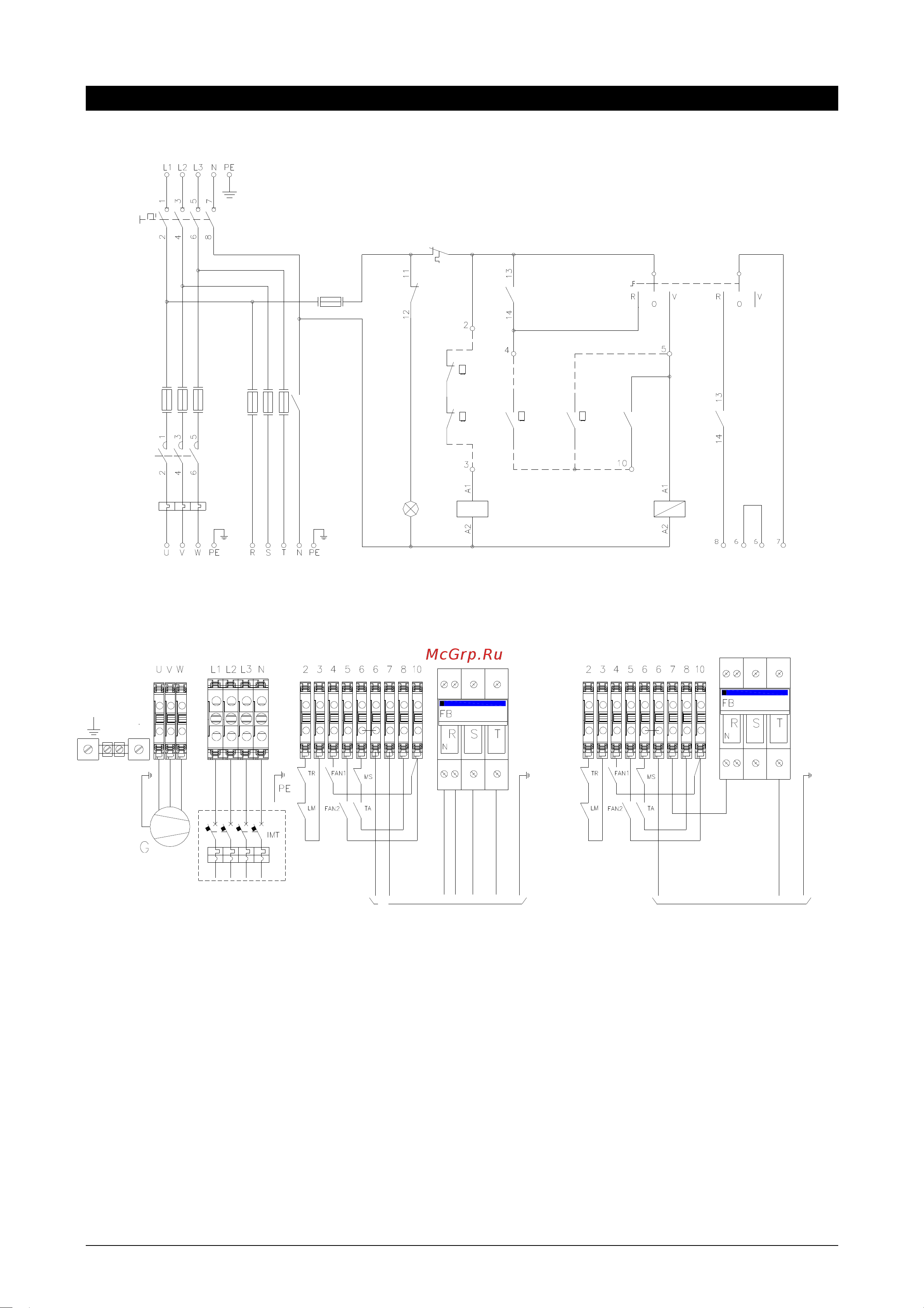

ЭЛЕКТРИЧЕСКАЯ СХЕМА – ТИП 3÷8
400V~ 3+N 50 Hz
IG
FV
LV
RTV
FB
FA
RTV
LM
TR
FAN 1
LV
LX
CV
CV
LV
LX
LXV
LVFAN 2
КЛЕММНИК ШКАФА УПРАВЛЕНИЯ
Условные обозначения
FAN 1
FAN 2
LM
TR
LV
LX
RTV
V
FA
FB
FV
Термостат FAN (25°C)
Термостат FAN (35°C)
Термостат LIMIT (100°C)
Термостат SICUREZZA
(БЕЗОПАСНОСТЬ, уставка 60°C)
Линейный контактор + пневматический
таймер
Реле аварийного отключения горелки
Тепловое реле
Индикатор аварийного отключения
горелки
Предохранители доп. нагрузки
Предохранители горелки
Предохранители двигателя вентилятора
CV
TA*
MS*
IMT*
IG
G
Переключатель нагрев / стоп / вентилирование
Комнатный термостат
Огнезащитная микро заслонка (по заказу)
Защитный термомагнитный выключатель
(лучше дифференциальный)
Главный выключатель
Двигатель вентилятора
* Не включено в комплект поставки, монтаж производится установщиком
ВЕРСИЯ ДЛЯ ОДНОФАЗНОГО
ЭЛЕКТРОПИТАНИЯ ГОРЕЛКИ
УЗЕЛ
ЗАЗЕМЛЕ
НИЯ
ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ
400В~ 3+N 50 Гц
ПИТАНИЕ ГОРЕЛКИ
400В~ 3+N 50 Гц
ПИТАНИЕ ГОРЕЛКИ
400В~ 3+N 50 Гц
ЛИНИЯ ТЕРМОСТАТА
