8

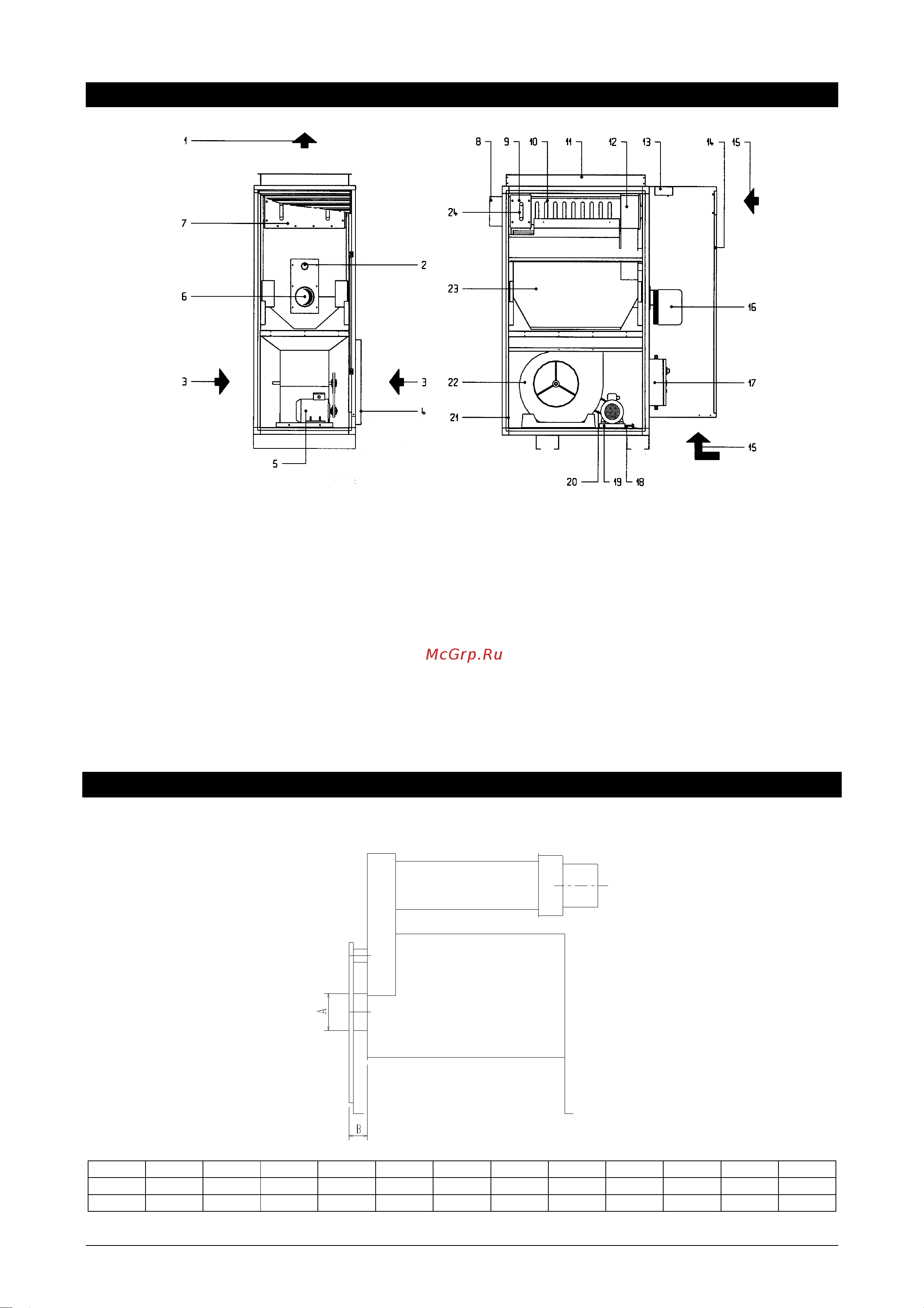

УСТРОЙСТВО ТЕПЛОГЕНЕРАТОРА
1. Выдувное отверстие
2. Глазок для контроля пламени
3. Всасывающие отверстия
4. Защищенная от дождя решетка забора воздуха
(аксессуар, поставляется по заросу)
5. Двигатель вентилятора
6. Фланец и отверстие для горелки
7. Инспекционный люк
8. Патрубок отвода продуктов сгорания
9. Задний дымовой коллектор
10. Конвективная часть теплообменника
11. Фланец подачи воздуха
12. Передний дымовой коллектор
13. Сдвоенный термостат FAN-LIMIT
14. Дверца защитного кожуха горелки
15. Отверстия для вентиляции защитного кожуха
(соответствуют директиве D.M. 12.4.96)
16. Горелка
17. Шкаф управления
18. Шкив с натяжным винтом
19. Плита установки двигателя
20. Клиноременной привод
21. Корпус
22. Вентилятор (-ы)
23. Камера сгорания
24. Инспекционный люк заднего дымового коллектора
(тип 3÷
÷÷
÷12)
РАЗМЕРЫ КАМЕРЫ СГОРАНИЯ
Теплогенераторы оборудованы трехходовым теплообменником. Габаритные размеры камеры сгорания
приведены ниже:
ТИП
1
2
3
4
5
6
7
8
9
10
11
12
A
170 170 170 170 220 220 220 220 300 300 300 300
B
80 80 150 150 130 130 130 130 140 140 150 150
Размеры указаны в миллиметрах
