СДВОЕННЫЕ ТЕРМОСТАТЫ FAN-LIMIT И SICUREZZA
Чувствительный элемент данного термостата установлен на выходе теплого воздуха и имеет двойную функцию
управления: как запуском и остановом вентиляторной секции (функция FAN), так и аварийным отключением
оборудования при перегреве (функция LIMIT).
• ФУНКЦИЯ FAN подаёт сигнал включения вентиляторов по прошествии максимум 60 секунд после включения
горелки, а также сигнал выключения вентиляторов по прошествии около 4 минут с момента её выключения.
Это позволяет предотвратить подачу в помещение холодного воздуха в начале работы теплогенератора,
когда он ещё не разогрелся, а также использовать тепловую энергию, накопленную теплообменником,
гарантируя её полное использование до выключения теплогенератора. Функция выполняется, когда
чувствительный элемент этого термостата установлен на выходе подачи теплого воздуха.
• Функция LIMIT (термостат LM), основная функция аварийного термостата LM - остановить работу горелки в
случае аномального перегрева воздуха. В случае срабатывания этого термостата необходимо перезапустить
его нажатием кнопки сброса после устранения причин вызвавших блокировку. Функция выполняется, когда
чувствительный элемент этого термостата установлен на выходе подачи теплого воздуха.
• ФУНКЦИЯ SICUREZZA – «БЕЗОПАСНОСТЬ», (термостат TR). Основная функция аварийного термостата
TR – остановить работу горелки в случае аномального перегрева воздуха. Перезапуск автоматический при
возврате к допустимым условиям работы. Функция выполняется, когда чувствительный элемент этого
термостата установлен на выходе подачи теплого воздуха. Регулировка этого термостата производится на
этапе первого запуска теплогенератора.

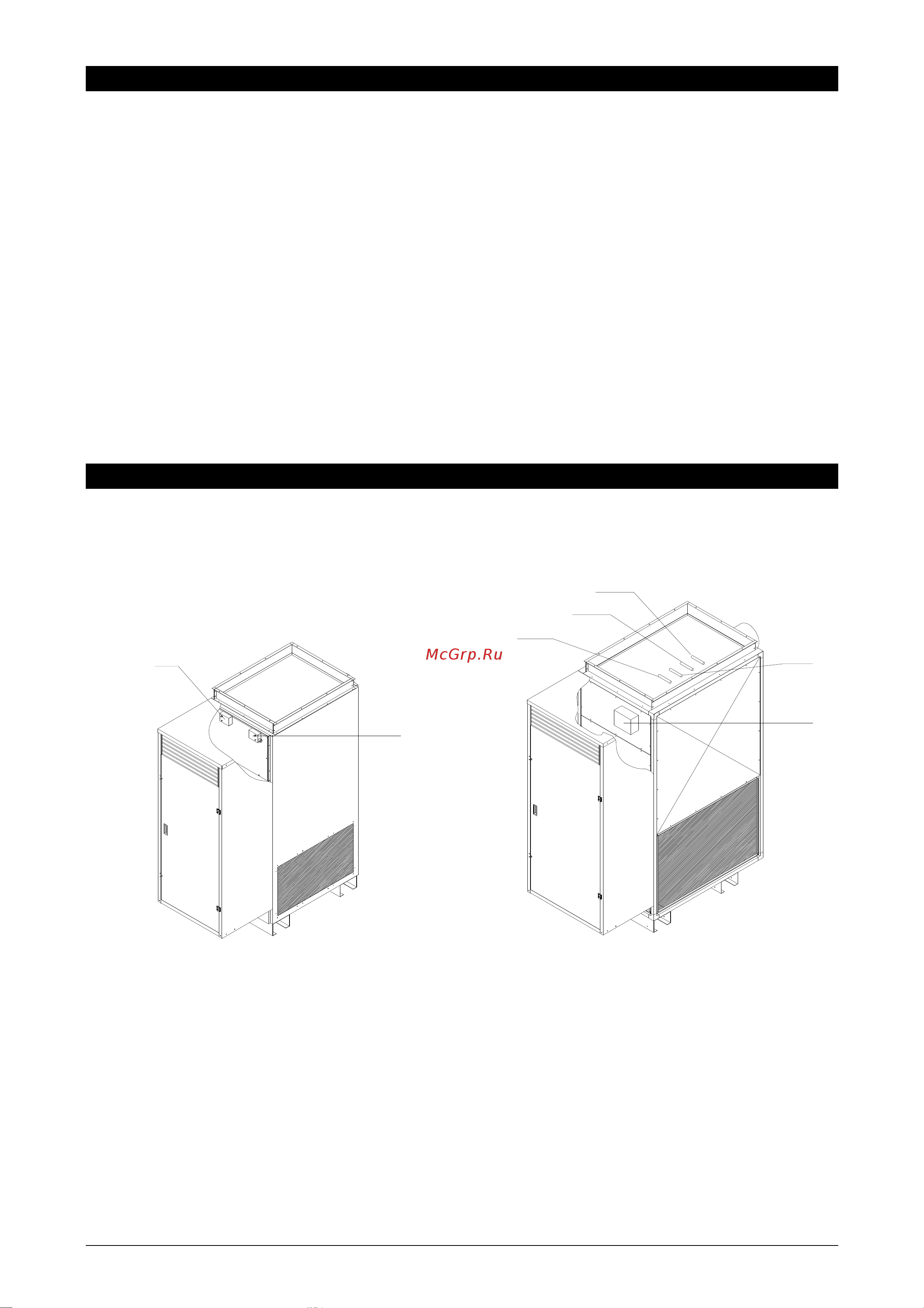

РАСПОЛОЖЕНИЕ ТЕРМОСТАТОВ
Теплогенераторы типа 1÷10, поставляются с уже установленным и подключенным термостатами и
чувствительными элементами.
Тип 1÷2 Тип 3÷8
Обозначения:
1. Сдвоенный термостат (TR).
Подключена только функция SICUREZZA (БЕЗОПАСНОСТЬ). Заводская уставка 60°C.
2. Сдвоенный термостат (FAN-LM)
Подключена функция FAN. Заводская уставка 25-35°C
Подключена функция LIMIT. Заводская уставка 100°C
3. Корпус термостатов FAN-TR-LM
4. Чувствительный элемент термостата FAN1 (остановка вентилятора). Заводская уставка 25°C.
5. Чувствительный элемент термостата FAN2 (запуск вентилятора). Заводская уставка 35°C.
6. Чувствительный элемент термостата LIMIT. Заводская уставка 100°C.
7. Чувствительный элемент термостата TR. Заводская уставка 60°C.
2
1
3
4
6
7
5
