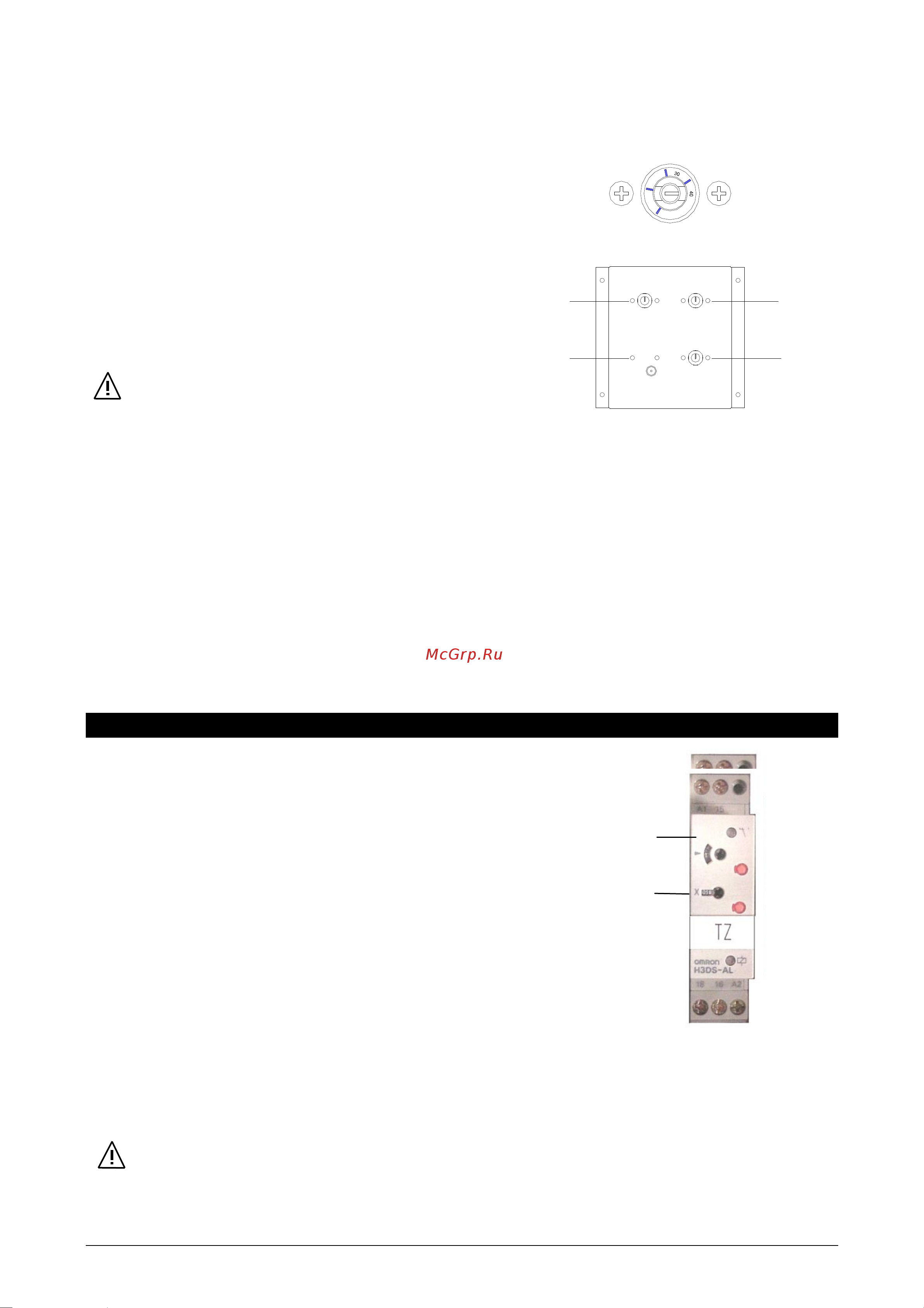

![Tecnoclima ТС 1000 Е/К [23/36] Таймер запуска вентилятора](/views2/1783706/page23/bg17.png)
23
8. Указатель температуры запуска вентиляторной
секции.
9. Электрические контакты функции LIMIT
(SICUREZZA).
10. Красная кнопка перезапуска (где имеется)
11. Металлический мостик (где имеется)
Термостаты с капилляром (Тип 3-4-5-6-7-8)
Обозначения:
FAN1 Термостат остановки вентилятора (25°C)
FAN2 Термостат запуска вентиляторов (35°C)
LM Термостат LIMIT (100°C)
TR Термостат SICUREZZA (БЕЗОПАСНОСТЬ)
(60°C)
REG Регулирующий винт уставки
ВНИМАНИЕ!
Термостат LIMIT имеет фиксированную уставку и не
должен регулироваться отдельно.
НАСТРОЙКА ФУНКЦИИ SICUREZZA ТЕРМОСТАТА TR
Настройка термостата производится следуя нижеописанным рекомендациям:
• Запустите теплогенератор в рабочем режиме;
• Убедитесь в том, что горелка настроена на правильную тепловую мощность;
• Убедитесь в правильном расходе воздуха;
• При работающем воздухонагревателе замерьте температуру воздуха в непосредственной близости к
чувствительному элементу термостата безопасности TR (проверив положение регулировочного диска
со шкалой), затем установите температуру срабатывания на 15-20 °C выше полученной при замере.
Например если температура воздуха 40°C, то температура срабатывания термостата TR должна быть
установлена на 60°C
ТАЙМЕР ЗАПУСКА ВЕНТИЛЯТОРА
РАСПОЛОЖЕНИЕ
Расположен внутри шкафа управления в моделях от типа 9÷12.
ФУНКЦИЯ
Основной функцией таймера TZ, является включение
вентиляторной секции по прошествии максимум 1 минуты после
зажжения пламени горелки.
Согласно схеме таймер, управляющий запуском вентилятора,
установлен параллельно с термостатом FAN.
НАСТРОЙКА
Таймер TZ запускается при замыкании контакта комнатного
термостата (TA), что совпадает с запуском рабочего цикла горелки.
По причине различного времени рабочих циклов устанавливаемых
горелок необходимо произвести регулировку времени,
установленного на таймере TZ. Для выполнения регулировки
следуйте нижеописанным рекомендациям:
1. Замерьте время, проходящее между замыканием контакта комнатного термостата (TA) и зажжением
пламени горелки (время на тест газовой рампы, предварительную продувку и.т.п.).
2. Увеличьте полученное значение на 1 минуту и установить на таймере TZ поворачивая регулировочные
винты:
A: Установить вычисленное значение;
B: Установить соответствующую шкалу (например х0,1 мин).
ВНИМАНИЕ!
После завершения настройки выполнить полный цикл запуска воздухонагревателя и убедиться в том, что
вентиляторная секция включается максимум через 1 минуту после зажжения пламени горелки.
REG
20
0
1
0
FAN2
LM
FAN1
TR
A
B
