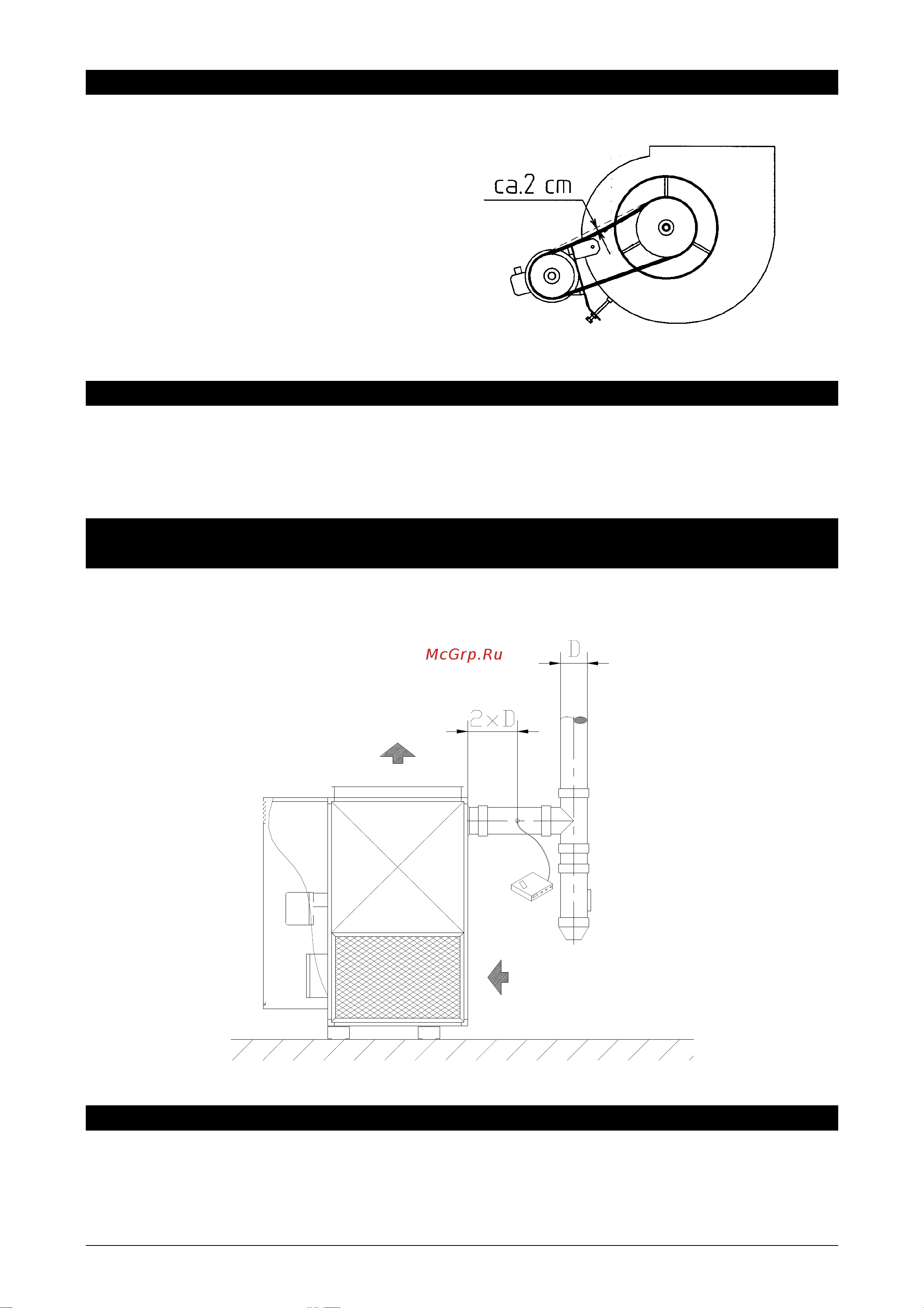

![Tecnoclima ТС 1000 Е/К [32/36] Для анализа продуктов сгорания](/views2/1783706/page32/bg20.png)
32
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЕНТИЛЯТОРНОГО БЛОКА
Необходимо периодически контролировать натяжение
ремней, а также центрирование между шкивом
двигателя и шкивом вентилятора. При нажатии руками
с двух сторон ремень должен прогибаться как минимум
на 2-3 см. Для регулировки натяжения воспользоваться
специальными болтами-натяжителями ремня.
Подшипники двигателей вентиляторов герметичного
типа, заправлены достаточным запасом смазки и в
случаях стандартного применения допускают
эксплуатацию без техобслуживания.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТЕРМОСТАТА LIMIT
Необходимо проверять функционирование термостата LIMIT раз в год, симулируя срабатывание тепловых
защитных функций LIMIT и SICUREZZA (БЕЗОПАСНОСТЬ), устанавливая диск со шкалой выше температуры
срабатывания и убеждаясь в том, что горелка отключилась (только тип 1÷2).
Проверять также корректное срабатывание перезапуска, нажав специальную кнопку сброса.
ПОЛОЖЕНИЕ ПРОБООТБОРНИКА
ДЛЯ АНАЛИЗА ПРОДУКТОВ СГОРАНИЯ
Для проведения анализа продуктов сгорания теплогенератора, установка пробоотборника для анализа
продуктов сгорания производится согласно нижеописанной схеме:
ТЕХНИЧЕСКАЯ ПОМОЩЬ
Установка, запуск и техническое обслуживание воздухонагревателей должны выполняться специально
подготовленным персоналом. Имеется возможность запросить техническую помощь напрямую у техника
Сервисного Центра Tecnoclima, который укажет Вам расположение ближайшего Сервисного центра.
