4 | Информация о блоке
Справочное руководство для монтажника
20
CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +
ATXM50R2V1B
Комнатный кондиционер производства компании Daikin
4P518023-8G – 2020.06

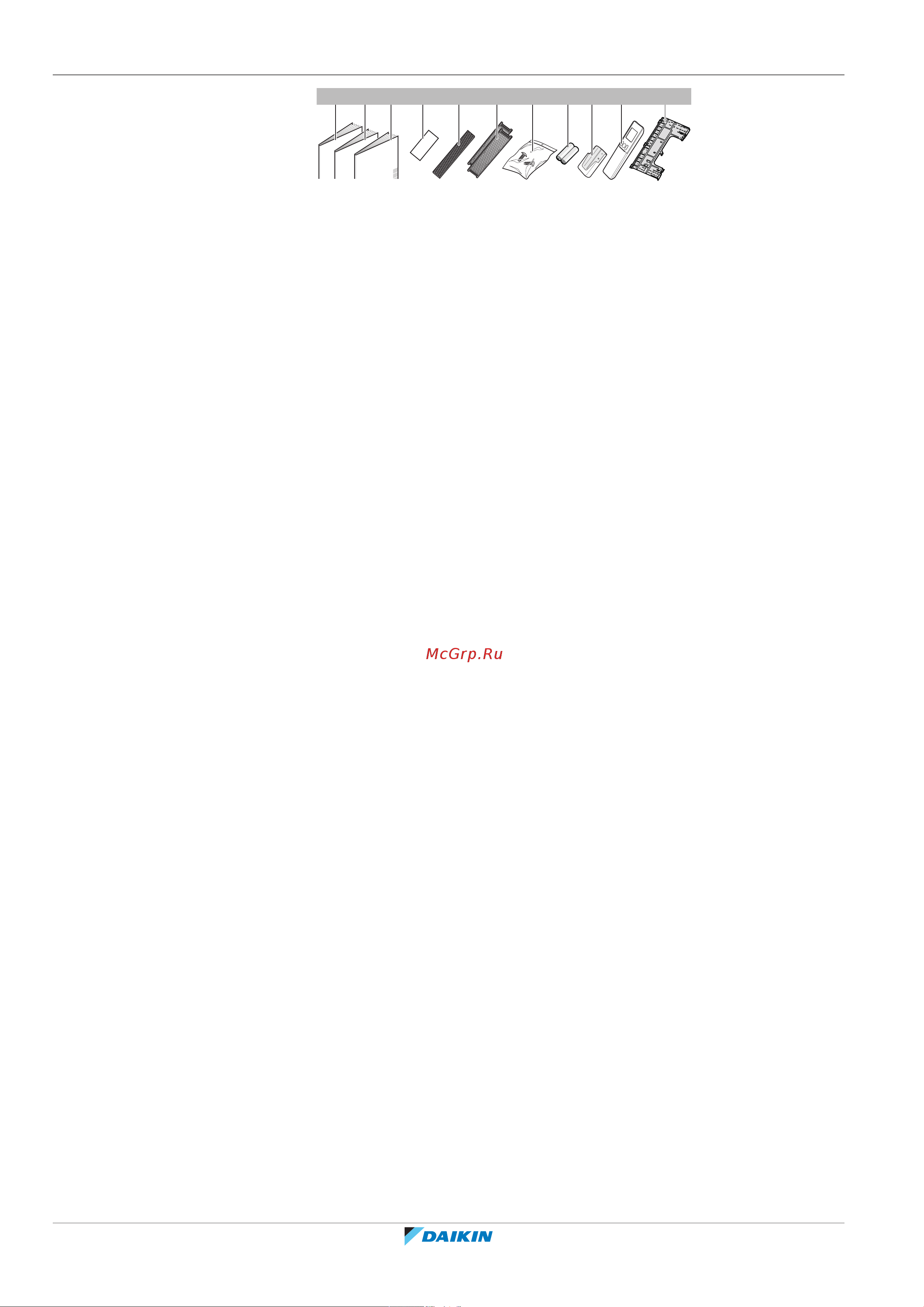

1×1× 2× 2× 2×1× 1× 1×1× 1× 1×
fe1d e2ba c g h i j
a Руководство по монтажу
b Руководство по эксплуатации
c Общие правила техники безопасности
d Запасная наклейка с идентификатором SSID
e1 Классы 15~42: серебряный противоаллергенный фильтр тонкой очистки воздуха (без рамки)
e2 Классы 50~71: титаново-апатитовый дезодорирующий фильтр и серебряный противоаллергенный
фильтр тонкой очистки воздуха (с рамкой)
f Крепежный винт внутреннего блока (M4×12L). См. параграф «9.3Чтобы зафиксировать блок на
монтажной пластине» [445].
g Сухой элемент питания (щелочная батарейка AAA.LR03) для интерфейса пользователя
h Держатель пользовательского интерфейса
i Пользовательский интерфейс
j Монтажная пластина
▪ Запасная наклейка с идентификатором SSID. НЕ выбрасывайте запасную
наклейку. Храните ее в надежном месте на случай, если она понадобится в
будущем (например, в случае замены передней решетки нанесите наклейку
на новую решетку).
