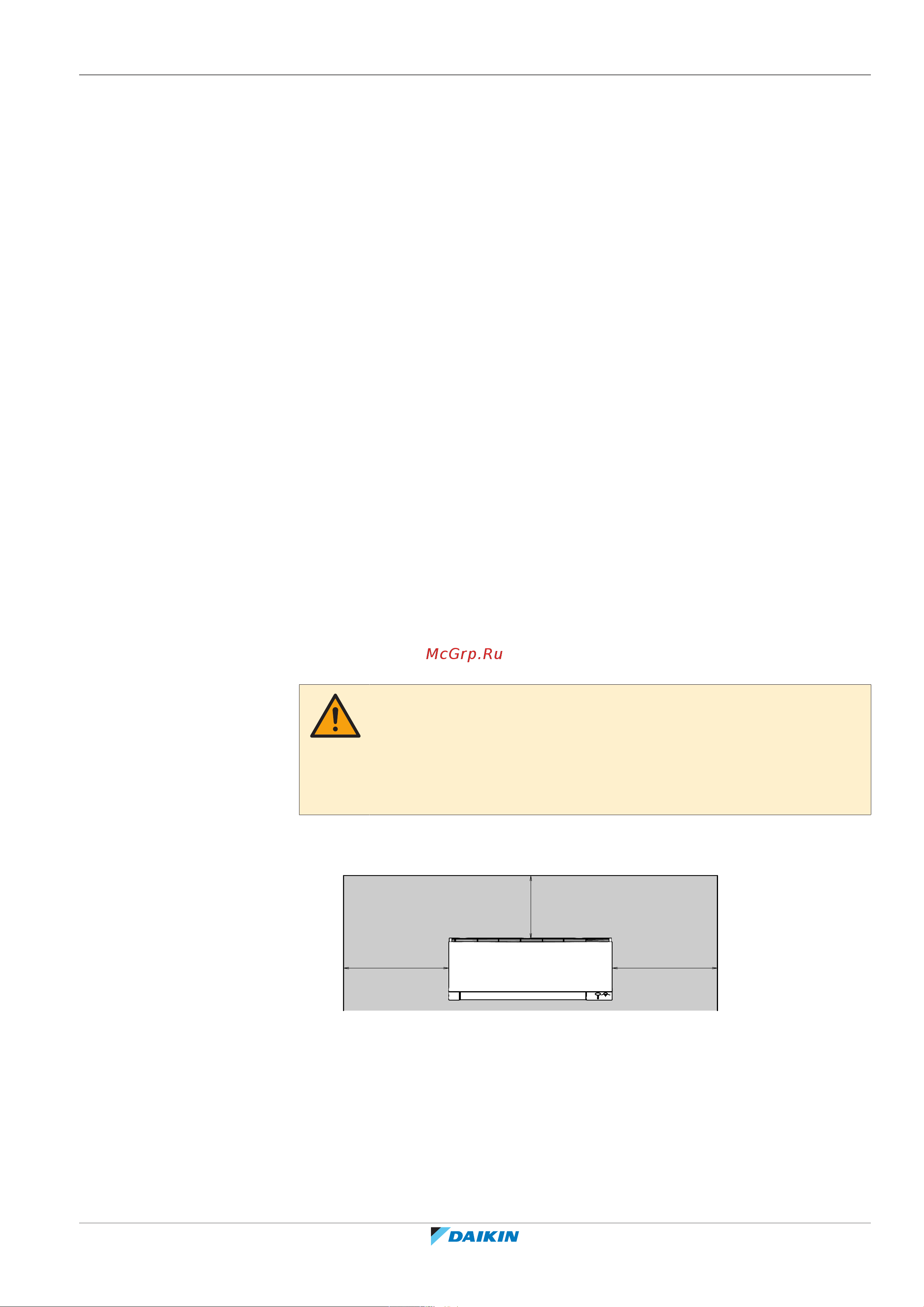

6 | Монтаж агрегата
Справочное руководство для монтажника
25
CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +
ATXM50R2V1B
Комнатный кондиционер производства компании Daikin
4P518023-8G – 2020.06
Во избежание помех силовые кабели следует проводить не ближе 1метра от
телевизоров или радиоприемников. При определенной длине радиоволн
расстояние в 3метра может оказаться НЕДОСТАТОЧНЫМ.
▪ Выберите такое место, где шум работающего оборудования, а также
выбросы горячего/холодного воздуха не будут оказывать вредного
воздействия.
▪ Люминесцентное освещение. При установке беспроводного
пользовательского интерфейса в помещении с люминесцентным
освещением учитывайте перечисленные ниже факторы во избежание помех:
- Беспроводной пользовательский интерфейс устанавливается как можно
ближе к внутреннему блоку.
- Внутренние блоки устанавливаются как можно дальше от
люминесцентных ламп.
НЕ рекомендуется устанавливать блок в следующих местах, так как это может
сократить срок его службы:
▪ в местах со значительными колебаниями напряжения;
▪ на транспортных средствах и судах;
▪ там, где присутствуют кислотные или щелочные испарения.
▪ Избегайте мест, где в атмосфере могут присутствовать мелкие частицы или
пары минерального масла. Избегайте мест, где могут разрушиться и
отвалиться пластмассовые детали, что может привести к протечкам воды.
▪ Блок не должен подвергаться воздействию прямых солнечных лучей.
▪ В ванных.
▪ Акустически уязвимые зоны (например, рядом со спальней), где может
мешать шум при работе.
ПРЕДУПРЕЖДЕНИЕ
НЕ размещайте под внутренним и/или под наружным блоком предметы,
которые могут быть повреждены водой. В противном случае конденсат на
главном блоке или трубах хладагента, грязь в воздушном фильтре или засор
дренажа могут вызвать каплепадение, что может привести к загрязнению или
поломке предметов, находящихся под блоком.
▪ Расположение. Блок устанавливается на высоте не менее 1,8 м от пола с
учетом приведенных ниже требований к расстоянию от стен и потолка:
≥50
≥50
≥30
(mm)
6.2 Открывание внутреннего блока
6.2.1 Как снять лицевую панель
1 Возьмитесь за лицевую панель, удерживая ее за выступы с обеих сторон.
