Daikin FTXM50R2V1B [31/60] Монтаж агрегата
![Daikin ATXM50R2V1B [31/60] Монтаж агрегата](/views2/1770679/page31/bg1f.png)
6 | Монтаж агрегата
Справочное руководство для монтажника
31
CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +
ATXM50R2V1B
Комнатный кондиционер производства компании Daikin
4P518023-8G – 2020.06
≥50
mm

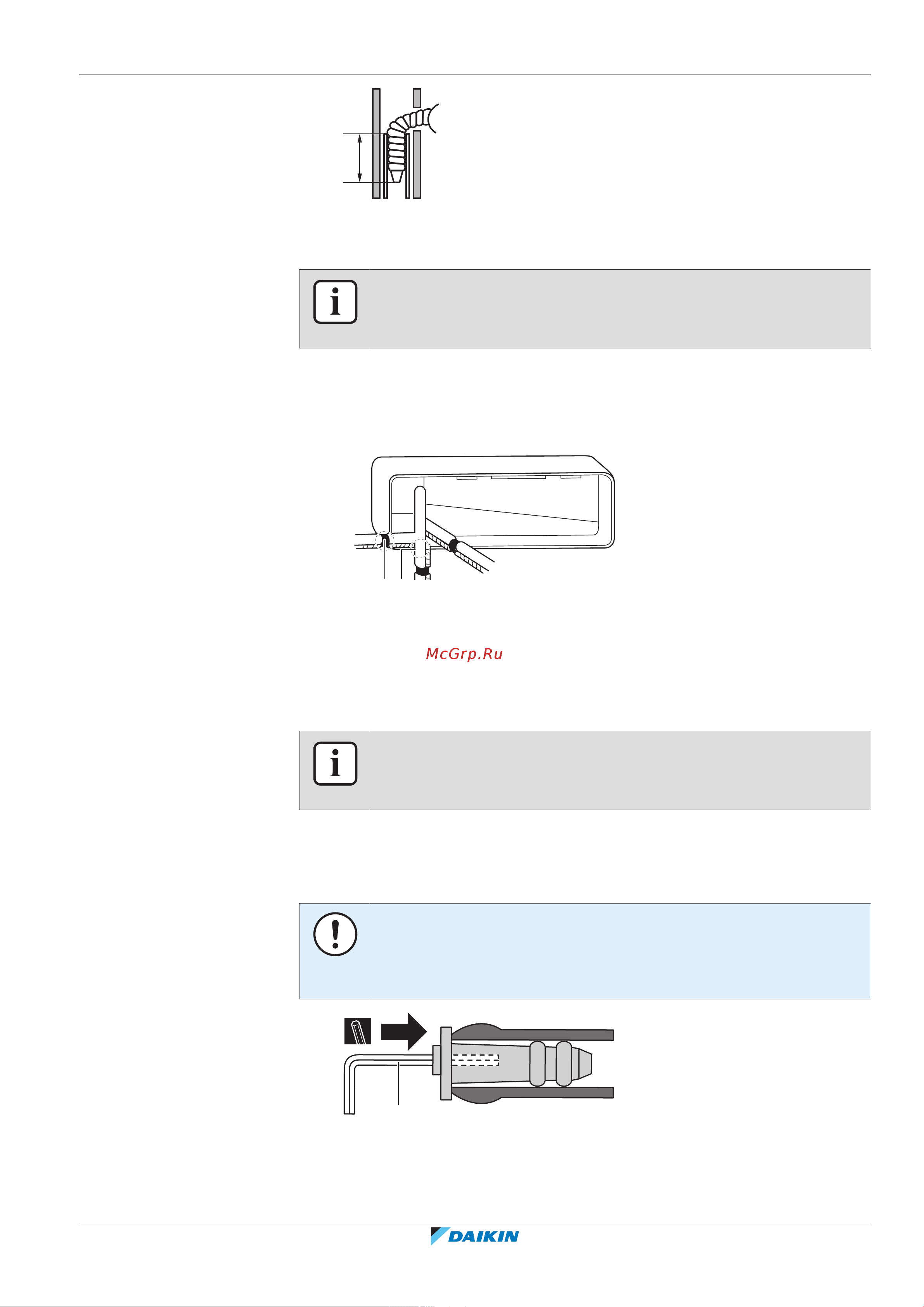

6.4.2 Подсоединение трубопровода справа, справа сзади или справа снизу
ИНФОРМАЦИЯ
Заводское подсоединение трубопровода выполнено справа. Чтобы
подсоединить трубопровод слева, сначала отсоедините его с правой стороны.
1 Прикрепите сливной шланг виниловой клейкой лентой к трубкам для
хладагента снизу.
2 Оберните сливной шланг и трубки для хладагента вместе изоляционной
лентой.
A
B
C
a
b
A Подсоединение трубопровода справа
B Подсоединение трубопровода справа снизу
C Подсоединение трубопровода справа сзади
a При подсоединении трубопровода справа снимите крышку с этого отверстия
b При подсоединении трубопровода справа снизу снимите крышку с этого отверстия
6.4.3 Подсоединение трубопровода слева, слева сзади или слева снизу
ИНФОРМАЦИЯ
Заводское подсоединение трубопровода выполнено справа. Чтобы
подсоединить трубопровод слева, сначала отсоедините его с правой стороны.
1 Вывернув винт крепления изоляции с правой стороны, снимите сливной
шланг.
2 Сняв сливную пробку с левой стороны, установите ее справа.
ПРИМЕЧАНИЕ
НЕ пользуйтесь смазочным маслом (используемым в контуре циркуляции
хладагента), вставляя пробку в сливное отверстие. Масло может испортить
пробку, что чревато протечкой.
a
a Шестигранный ключ на 4мм
3 Вставьте сливной шланг с левой стороны, не забывая закрепить его
крепежным винтом во избежание протечки воды.
