Daikin FTXM50R2V1B [21/60] Справочная информация о блоках
![Daikin FTXM50R2V1B [21/60] Справочная информация о блоках](/views2/1770679/page21/bg15.png)
5 | Справочная информация о блоках
Справочное руководство для монтажника
21
CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +
ATXM50R2V1B
Комнатный кондиционер производства компании Daikin
4P518023-8G – 2020.06
5 Справочная информация о блоках
ПРЕДУПРЕЖДЕНИЕ: СЛАБО ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.

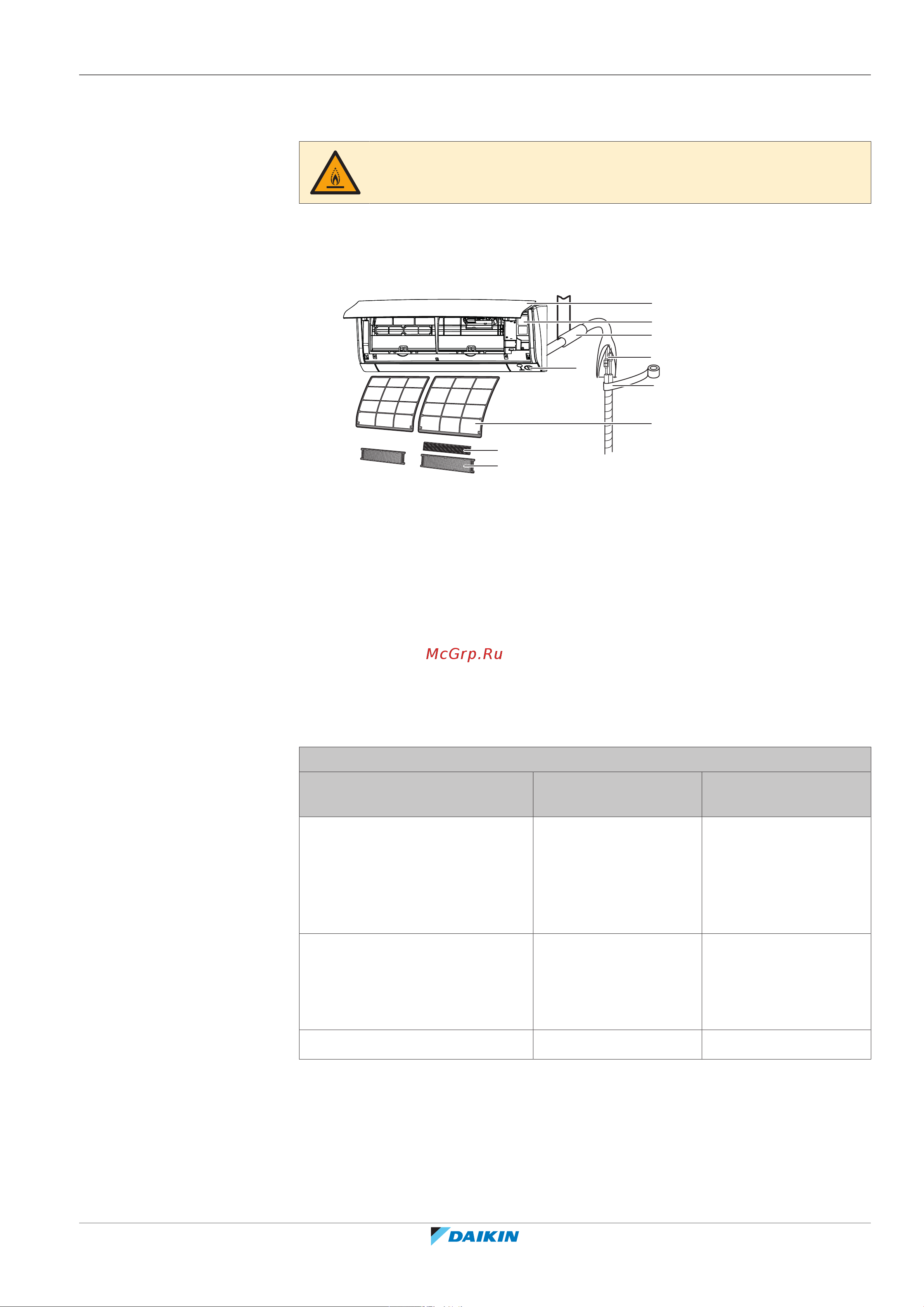

5.1 Компоновка системы
d
c
f
h1
h2
g
e
b
a
a Передняя крышка
b Сервисная крышка
c Замажьте щели в отверстиях для труб шпатлевкой
d Трубопровод хладагента, сливной шланг, соединительный кабель
e Датчик «Умный глаз»
f Изоляционная лента
g Воздушные фильтры
h1 Классы 15~42: серебряный противоаллергенный фильтр тонкой очистки воздуха (без рамки)
h2 Классы 50~71: титаново-апатитовый дезодорирующий фильтр и серебряный противоаллергенный
фильтр тонкой очистки воздуха (с рамкой)
5.2 Рабочий диапазон
Для надежной и эффективной работы системы температура и влажность
воздуха должны находиться в указанных ниже пределах.
В сочетании с наружным блоком RZAG
Охлаждение и
сушка
(a)(b)
Обогрев
(a)
Наружная температура –20~52°Cпо сухому
термометру
–20~24°Cпо сухому
термометру
–21~18°Cпо
влажному
термометру
Температура в помещении 17~38°Cпо сухому
термометру
12~28°Cпо влажному
термометру
10~27°Cпо сухому
термометру
Влажность в помещении ≤80%
(b)
—
(a)
Если блок вышел за пределы рабочего диапазона, защитное устройство должно
прекратить работу системы.
(b)
Выход блока за пределы рабочего диапазона может привести к образованию
конденсата и выпадению капель воды.
