Daikin FTXM50R2V1B [42/60] Подключение электропроводки к внутреннему блоку

8 | Подключение электрооборудования

Справочное руководство для монтажника

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Комнатный кондиционер производства компании Daikin

4P518023-8G – 2020.06

8.2 Подключение электропроводки к внутреннему блоку

Электромонтажные работы следует выполнять в соответствии с инструкцией

по монтажу и местными нормативами, регламентирующими прокладку

электропроводки.

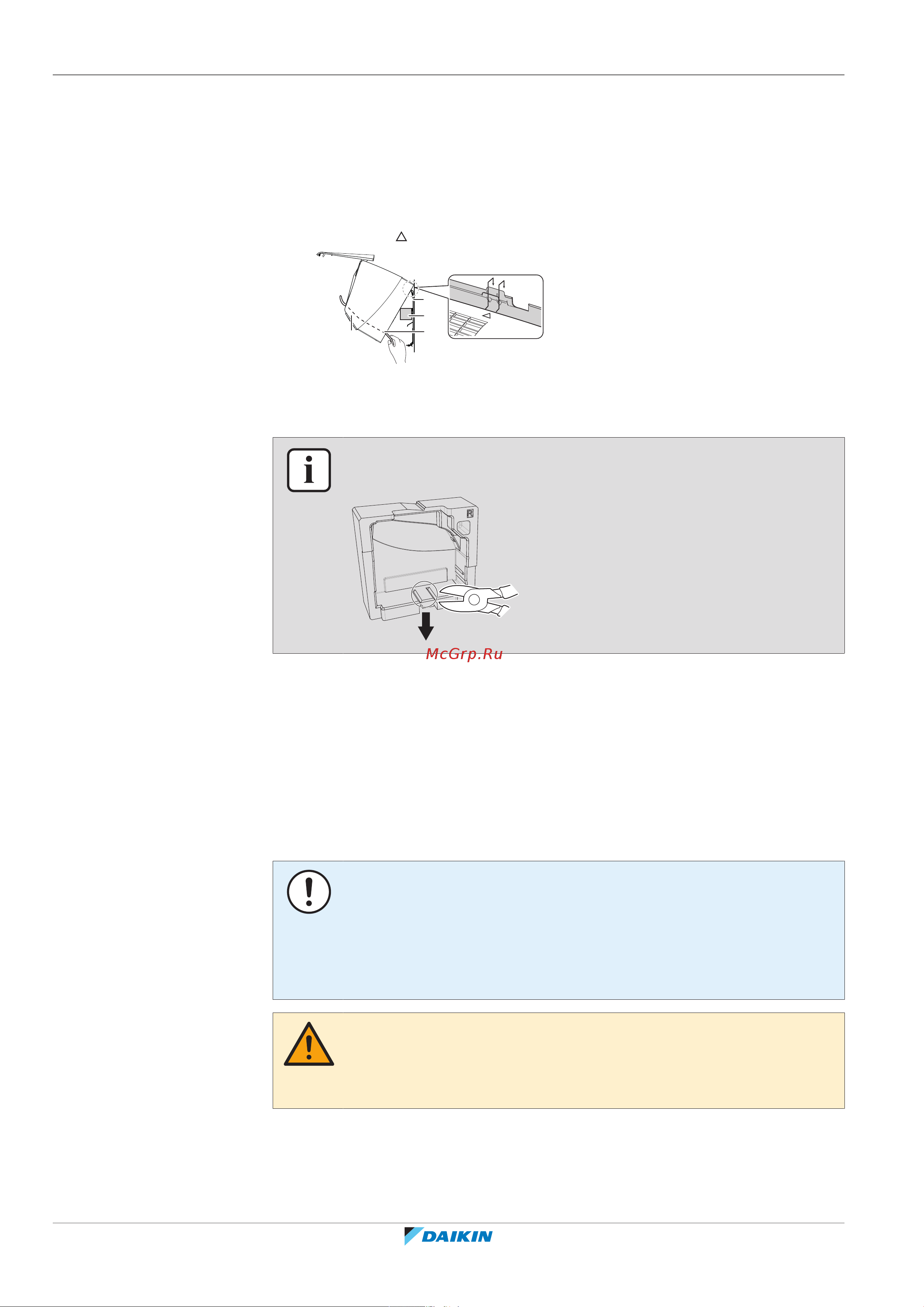

1 Установите внутренний блок на крюки монтажной пластины. Пользуйтесь

отметками « » как направляющими.

a Монтажная пластина (входит в комплект принадлежностей)

b Упаковочный материал

c Соединительный кабель

d Направляющая проводки

ИНФОРМАЦИЯ

Используйте упаковочный материал в качестве опоры для блока.

2 Откройте переднюю панель, а затем – сервисную крышку. См. параграф

«6.2Открывание внутреннего блока» [425].

3 Пропустив соединительный кабель от наружного блока через сквозное

отверстие в стене, проложите его через заднюю панель и переднюю часть

внутреннего блока.

Внимание! если концы соединительного кабеля были заранее очищены,

оберните их изоляционной лентой.

4 Загните конец кабеля вверх.

ПРИМЕЧАНИЕ

▪ Обеспечьте раздельную прокладку линий электропитания и управления.

Электропроводка управления и электропроводка питания могут

пересекаться, но НЕ должны быть проложены параллельно.

▪ Чтобы избежать электромагнитных помех, расстояние между ними должно

ВСЕГДА составлять не менее 50мм.

ПРЕДУПРЕЖДЕНИЕ

Примите адекватные меры по недопущению попадания в агрегат мелких

животных. При контакте мелких животных с электрическими деталями

возможны сбои в работе блока, задымление или возгорание.
