6 | Монтаж агрегата
Справочное руководство для монтажника
27
CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +
ATXM50R2V1B
Комнатный кондиционер производства компании Daikin
4P518023-8G – 2020.06
1
2
3 4

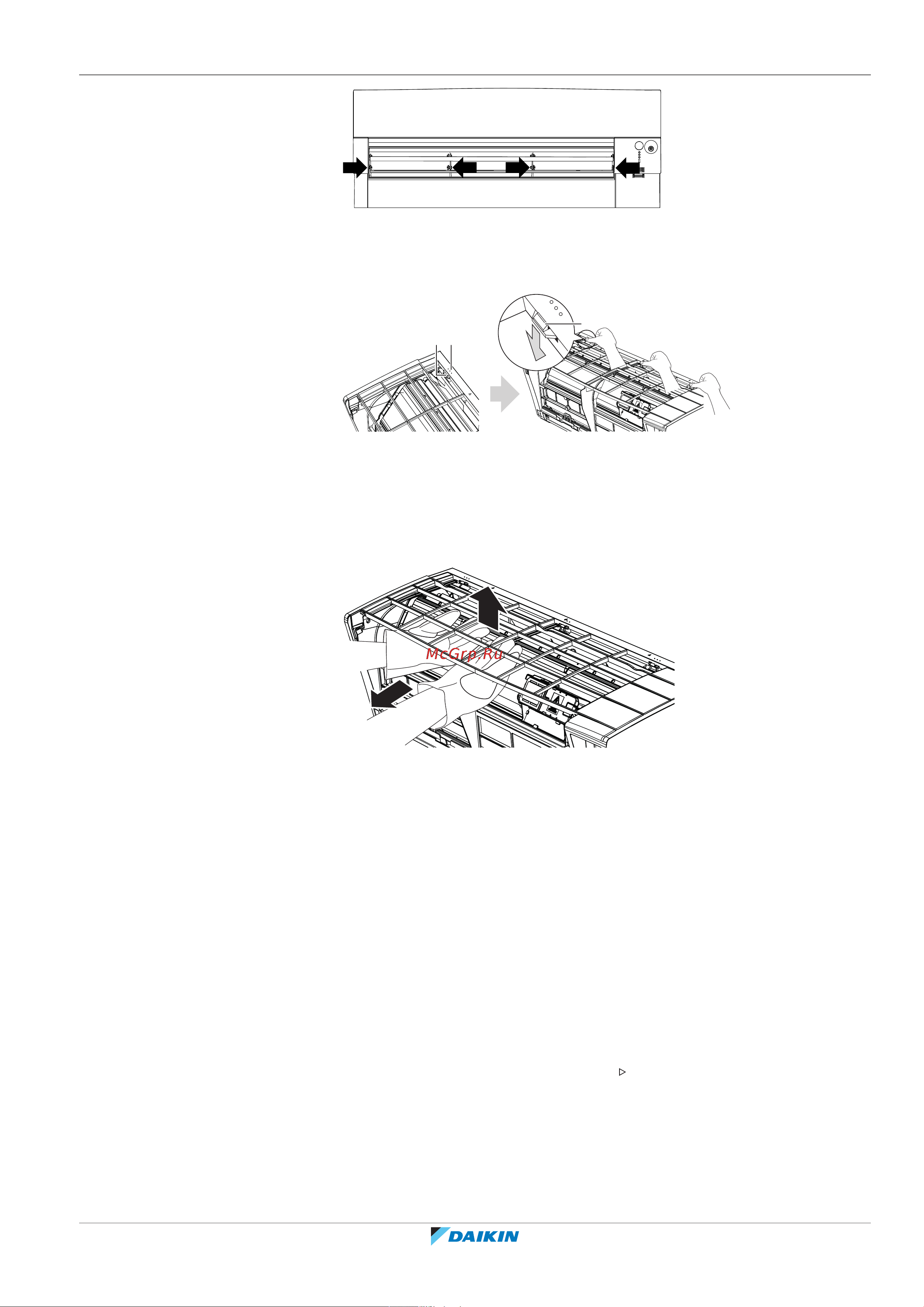

3 Отверните 2 (классы 15~42) или 3 винта (классы 50~71) на передней
решетке.
4 Нажмите на 3 верхних крючка, помеченных значком с 3 окружностями.
b
a
a
3×
a Верхний крючок
b Значок с 3 окружностями
5 Прежде чем снимать переднюю решетку, рекомендуется открыть
воздушную заслонку.
6 Поддев переднюю решетку обеими руками посередине, потяните ее на
себя, толкая вверх.
1
2
6.3 Монтаж внутреннего агрегата
Содержание раздела
6.3.1 Установка монтажной пластины......................................................................................................................... 27
6.3.2 Чтобы просверлить отверстие в стене ............................................................................................................... 28
6.3.3 Чтобы снять крышку отверстия под трубопровод ............................................................................................ 29
6.3.1 Установка монтажной пластины
1 Монтажная пластина устанавливается временно.
2 Выровните монтажную пластину.
3 С помощью рулетки наметьте на стене точки сверления по центру.
Совместите конец рулетки со значком « ».
4 Завершите установку креплением монтажной пластины к стене винтами
M4×25L (приобретаются по месту установки).
Классы 15~42 Классы 50~71
