9 | Завершение монтажа внутреннего агрегата
Справочное руководство для монтажника
44
CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +
ATXM50R2V1B
Комнатный кондиционер производства компании Daikin
4P518023-8G – 2020.06
9 Завершение монтажа внутреннего агрегата

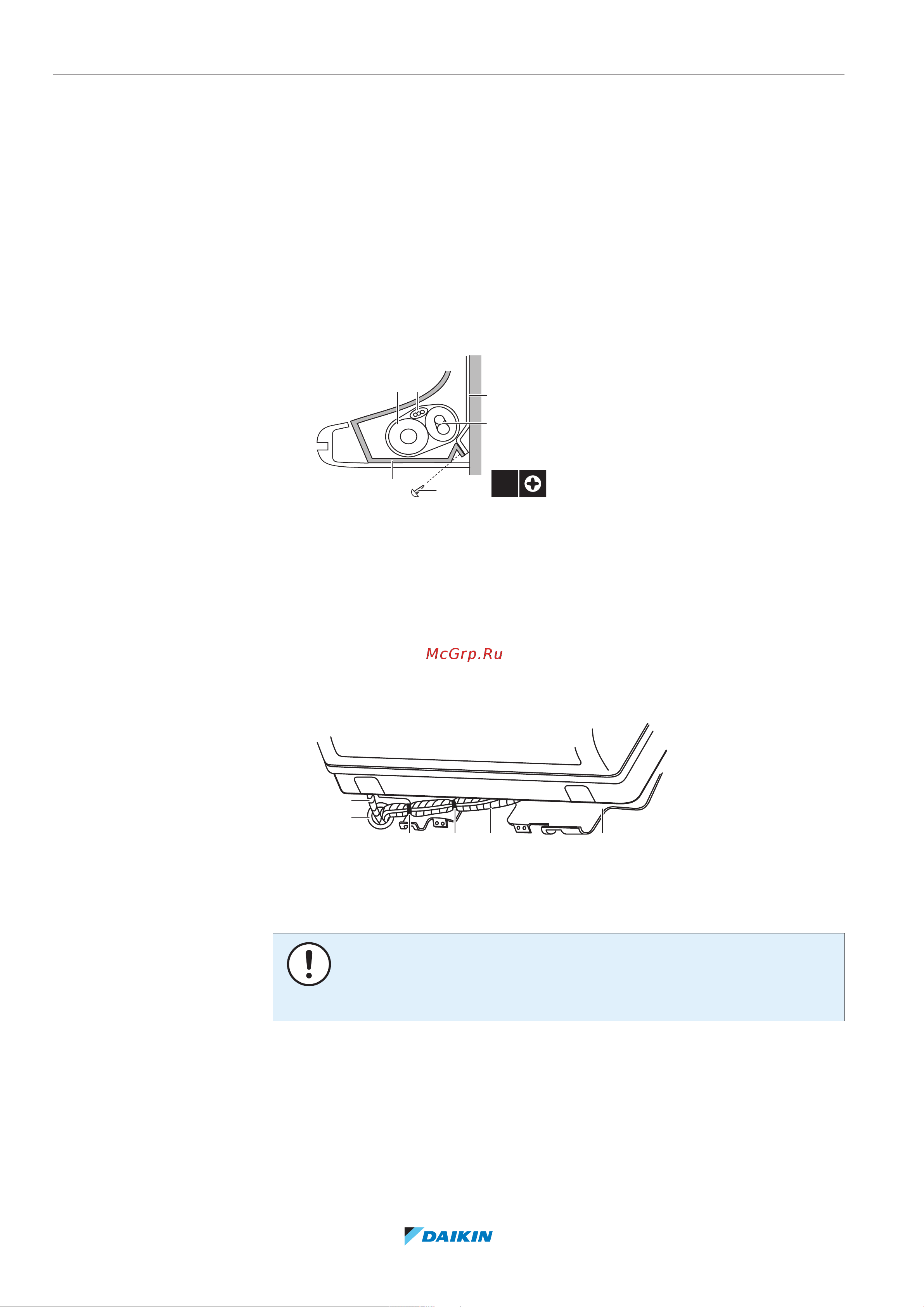

9.1 Чтобы заизолировать дренажные трубы, трубопровод
хладагента и соединительный кабель
1 После того, как закончена укладка дренажных труб, трубопровода
хладагента и соединительного кабеля. Оберните изоляционной лентой
вместе трубки для хладагента, соединительный кабель и сливной шланг.
С каждым оборотом накладывайте ленту на предыдущий слой, как
минимум, на половину его ширины.
d
e
c
b
f
a
2×
a Сливной шланг
b Соединительный кабель
c Монтажная пластина (входит в комплект принадлежностей)
d Трубопровод хладагента
e Крепежный винт M4×12L внутреннего блока (входит в комплект принадлежностей)
f Нижняя рама
9.2 Чтобы пропустить трубы через отверстие в стене
1 Проложите трубопроводы хладагента согласно отметкам на монтажной
пластине.
a
b
c c d e
a Сливной шланг
b Заделайте это отверстие мастикой или замазкой
c Виниловая клейкая лента
d Изоляционная лента
e Монтажная пластина (входит в комплект принадлежностей)
ПРИМЕЧАНИЕ
▪ НЕ сгибайте трубки для хладагента.
▪ НЕ прижимайте трубки хладагента к нижней раме или к передней решетке.
