Daikin FTXM50R2V1B [26/60] Монтаж агрегата

6 | Монтаж агрегата

Справочное руководство для монтажника

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +

ATXM50R2V1B

Комнатный кондиционер производства компании Daikin

4P518023-8G – 2020.06

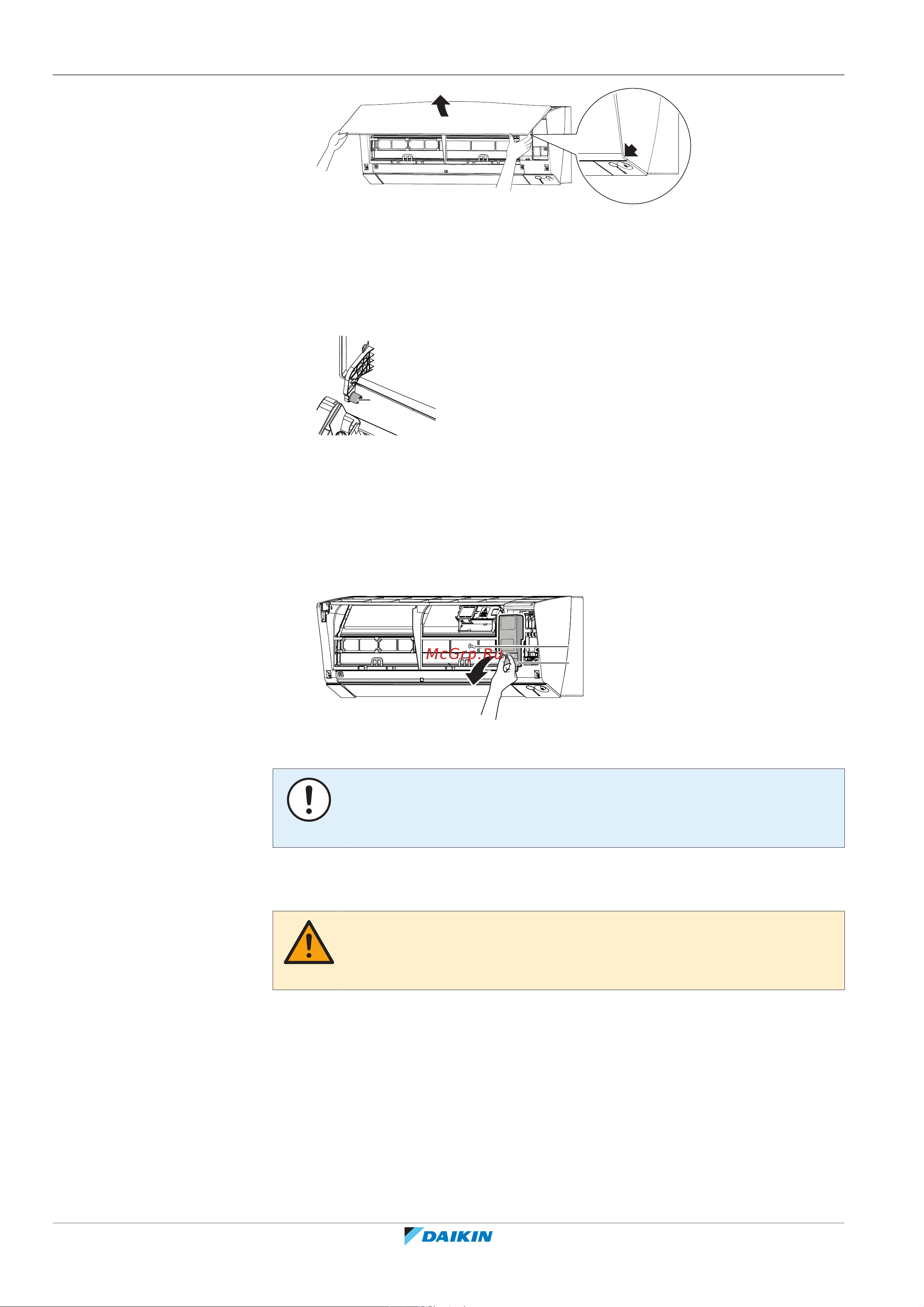

2 Снимите лицевую панель, сдвигая ее влево или вправо и подтягивая к

себе.

Результат: Высвобождается стержень лицевой панели с 1 стороны.

3 Таким же образом высвободите стержень лицевой панели с другой

стороны.

a Стержень лицевой панели

6.2.2 Чтобы открыть сервисную крышку

1 Выверните 1 винт из сервисной крышки.

2 Снимите сервисную крышку с блока, потянув за нее в горизонтальном

направлении.

a Винт сервисной крышки

b Сервисная крышка

ПРИМЕЧАНИЕ

При закрывании сервисной крышки момент затяжки НЕ должен превышать

1,4(±0,2) Н•м.

6.2.3 Как снять переднюю решетку

ПРЕДОСТЕРЕЖЕНИЕ

При установке, техническом и ином обслуживании системы надевайте средства

индивидуальной защиты (перчатки, очки,…).

1 Уберите лицевую панель, чтобы снять воздушный фильтр.

2 Если блок относится к классам 50~71, снимите заслонку (горизонтальную

створку). Взявшись за заслонку слева, сдвиньте ее к центру и отцепите от

крючка. Взявшись за заслонку справа, сдвиньте ее к центру и отцепите от

штока. Отсоедините 2 соединительные точки посередине.
