Инструкция по монтажу
8
RMXS112~160E8V1B
Система Super Multi Plus кондиционирования воздуха
4PW40721-1A

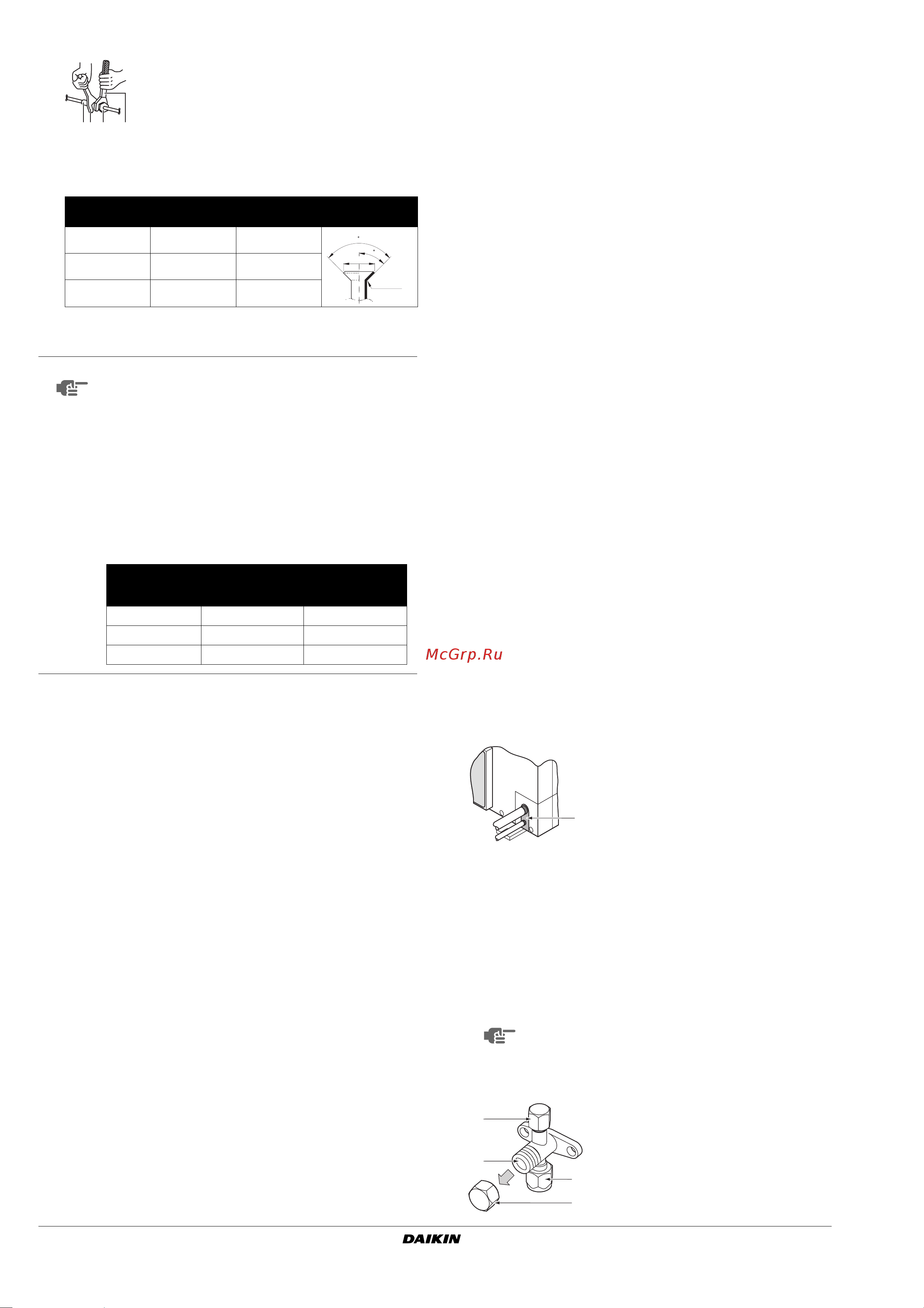

Моменты затяжки смотрите в таблице ниже.
(Приложение чрезмерного усилия может привести
к поломке раструбов.)
По окончании соединения всех труб произведите проверку
на утечку с помощью азота.
9. Трубопровод хладагента
Трубопровод хладагента можно смонтировать в четырех
направлениях.
Рисунок - Трубопровод в четырех направлениях (Смотрите
рисунок 5)
При подсоединении трубопроводов в боковом направлении
(сзади) снимите крышку трубопровода (заднюю) в соответствии
с рисунком 7.
Чтобы подключить к блоку соединительный патрубок по
направлению вниз, необходимо открыть выбивное
отверстие, просверлив его в центре сверлом Ø6 мм.
(Смотрите рисунок 5).
Наличие двух прорезей позволяет выполнить монтаж как
показано на рисунке 5.
(для выпиливания прорезей воспользуйтесь ножовкой по
металлу).
Во избежание ржавления после открытия выбивного
отверстия рекомендуется покрыть его края и прилежащие
к ним поверхности защитной краской.
Размер запорного вентиля в трубопроводе газообразного хлад-
агента — Ø15,9, межблочных трубопроводов — Ø19,1. Для этого
соединения используйте трубы, входящие в стандартный
комплект поставки. См. рисунок 15.
9.1. Не допускайте проникновения посторонних
предметов
Загерметизируйте все отверстия, через которые проходят
трубы, шпатлевкой или изоляционным материалом
(приобретается на внутреннем рынке) как показано на рисунке.
Проникнувшие в наружный блок насекомые и мелкие животные
могут вызвать короткое замыкание в электрическом щитке.
9.2. Рекомендации по использованию запорного
вентиля
Перед отправкой с завода запорные клапаны для трубо-
проводов, соединяющих блок-обеспечитель разветвления
с наружным блоком, закрываются.
На этом рисунке показаны части запорного вентиля и
перечислены их названия.
Размер трубы
Момент
затяжки (Н•м)
A (мм)
Форма
развальцовки
Ø9,5 32,7~39,9 12,8~13,2
Ø15,9 61,8~75,4 19,3~19,7
Ø19,1 97,2~118,6 12,3~23,7
ПРИМЕЧАНИЕ
Использование динамометрического ключа
обязательно, однако если по какой-либо
объективной причине использовать его Вы не
можете, воспользуйтесь описанным ниже методом.
По окончании работы не забудьте провести
проверку на утечку.
В процессе затяжки накидной гайки с помощью
гаечного ключа наступает момент, когда момент
затяжки внезапно увеличивается. Из этого
положения затяните накидную гайку далее,
повернув ее в пределах показанного ниже угла:
A Вперед
B Назад
C В сторону
D Вниз
1 Сверло
2 Центральная зона выбивного отверстия
3 Выбивное отверстие
4 Прорезь
5 Соединительный патрубок линии жидкого хладагента
(приобретается на внутреннем рынке)
6 Основание корпуса
7 Передняя панель
8 Панель выхода труб
9 Винт передней панели
10 Винт панели выхода труб
11 Трубопровод газообразного хладагента + прилагаемая
к блоку медная прокладка (1) (обязательно используйте
медную прокладку).
1 Соединение труб
2 Гаечный ключ
3 Накидная гайка
4 Динамометрический ключ
12 3 4
R=0.4~0.8
45
±2
90
±2
A
Размер трубы
Угол дальнейшей
затяжки
Рекомендуемая
длина рычага
инструмента
Ø9,5 (3/8") 60~90° ±200 mm
Ø15,9 (5/8") 30~60° ±300 mm
Ø19,1 (5/8") 20~35° ±450 mm
1 Крышка трубопровода (задняя)
A Подсоединение спереди
B Подсоединение сзади
C Подсоединение сбоку
D Подсоединение снизу
1 Трубопровод газообразного хладагента + прилагаемая
к блоку медная прокладка (обязательно используйте медную
прокладку).
2 Трубопровод газообразного хладагента, поставляемый
с блоком
3 Трубопровод газообразного хладагента (приобретается
на внутреннем рынке)
4 Обрезать на соответствующую длину.
5 Трубопровод газообразного хладагента, поставляемый
с блоком
Не забудьте открыть вентиль при запуске системы.
1
1 Шпатлевка или
изоляционный материал
(приобретается на
внутреннем рынке)
3
4
1
2
1 Сервисный порт
2 Запорный вентиль
3 Соединение с
трубопроводом
4 Крышка вентиля
