RMXS112~160E8V1B
Система Super Multi Plus кондиционирования воздуха
4PW40721-1A
Инструкция по монтажу
23
13.2. Максимально допустимый уровень
концентрации
Максимально допустимый уровень концентрации холодильного
агента зависит от объема помещения, в котором может
произойти утечка.
Единица измерения концентрации - кг/м
3
(масса газообразного
хладагента в кг на объем в 1 м
3
занятого им пространства).
Уровень концентрации не должен превышать максимально
допустимый.
По соответствующему европейскому стандарту максимально
допустимый уровень концентрации холодильного агента R410A
составляет 0,44 кг/м
3
.
Особе внимание следует уделять подвалам и другим
местам, в которых возможно скопление хладагента,
поскольку он тяжелее воздуха.
13.3. Методика расчета максимальной
концентрации хладагента
Проверьте максимальный уровень концентрации, выполнив
последовательно действия с 1 по 4, и в случае необходимости
примите соответствующие меры.
1 Рассчитайте количество холодильного агента (в кг),
заправленного отдельно в каждую систему.
2 Определите объем наименьшего помещения (м
3
)
В данном случае определим объем в пунктах (А) и (В) как
отдельных комнат или когда нет маленьких комнат.
3 Концентрация хладагента рассчитывается как результат
вычисления пункта 1 и 2, упомянутых ранее.
Если результат вышеописанного расчета превышает
значение максимально допустимого уровня концентрации,
проведите такой же расчет для второго, затем для третьего
большего по объему помещения и т.д. до тех пор, пока
полученный результат не станет меньше этого значения.
4 Что делать, если результат превышает значение макси-
мально допустимого уровня концентрации.
Если результат расчета превышает значение максимально
допустимого уровня концентрации хладагента, систему
необходимо тщательно проверить.
В этом случае проконсультируйтесь с Вашим поставщиком
оборудования.
14.Утилизация отходов
Демонтаж блока, удаление холодильного агента, масла и других
частей должны проводиться в соответствии с местным и
общегосударственным законодательством.

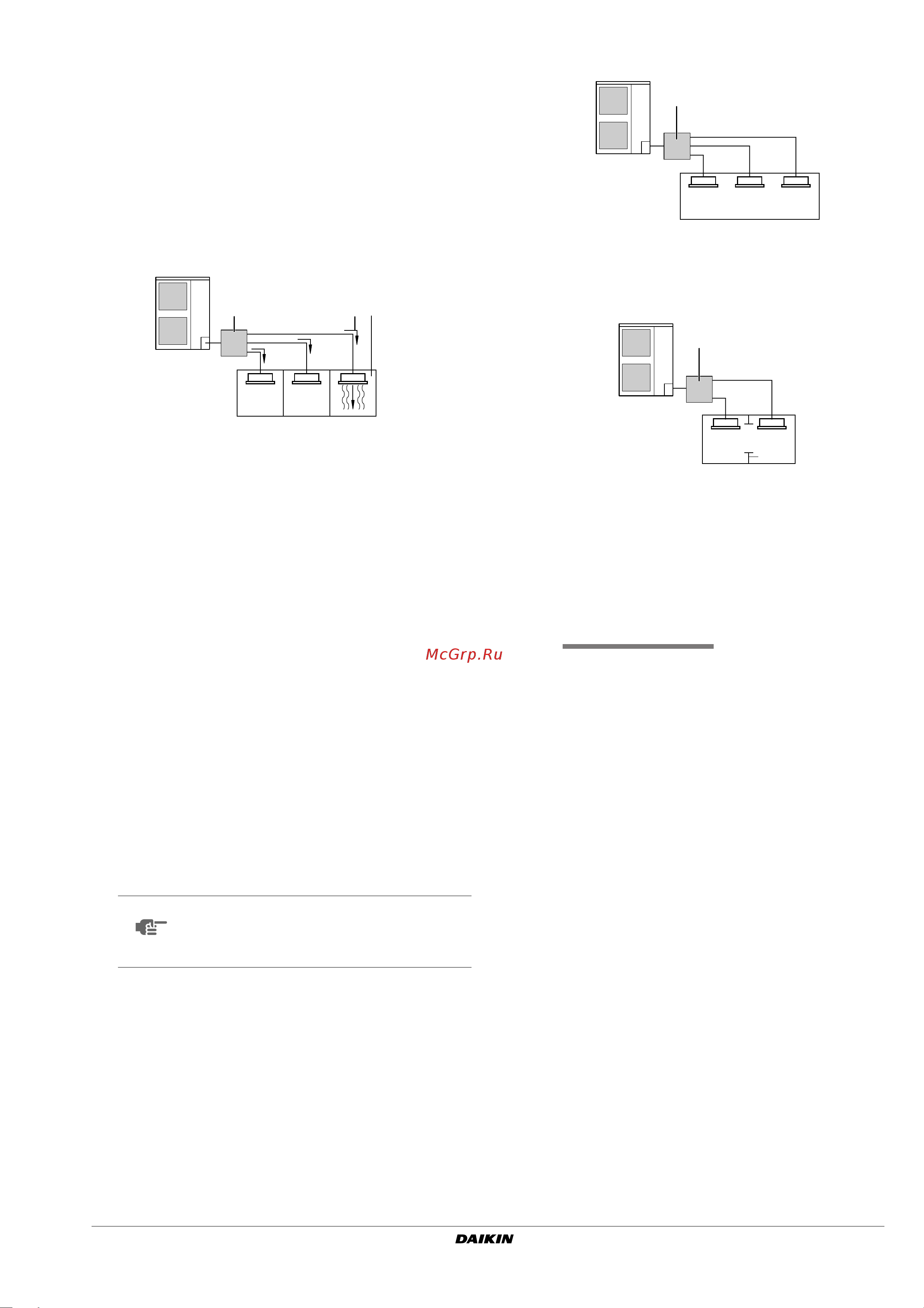

1 направление потока хладагента
2 помещение, в котором происходит утечка (весь холодильный
агент из системы вытекает в помещение)
3 Блок-обеспечитель разветвления
количество
хладагента
в одноблочной
системе
(количество
хладагента,
заправленного
на заводе)
+
количество
хладагента,
дозаправленно
го при монтаже
(количество
хладагента,
дозаправленно
го в
соответствии
с длиной и
диаметром
труб)
=
общее
количество
хладагента в
системе (кг)
ПРИМЕЧАНИЕ
Если система состоит из 2 полностью незави-
симых систем, то в расчете принимается
количество хладагента каждой системы
в отдельности.
21
3
A. Когда нет маленьких комнат
1 Блок-обеспечитель разветвления
B. Когда комнаты соединены между собой
достаточно большим открытым проемом, через
который поток воздуха может свободно
циркулировать.
1 открытый проем между комнатами
2 частичное перекрытие
(Когда открытая часть составляет более 15% от полной
площади перегородки)
3 Блок-обеспечитель разветвления
общее количество
хладагента в системе
объем (м
3
) наименьшей
комнаты, в которой
установлен внутренний блок
≤
максимальной
уровень
концентрации (кг/м
3
)
1
1
2
3
