Инструкция по монтажу
10
RMXS112~160E8V1B
Система Super Multi Plus кондиционирования воздуха
4PW40721-1A

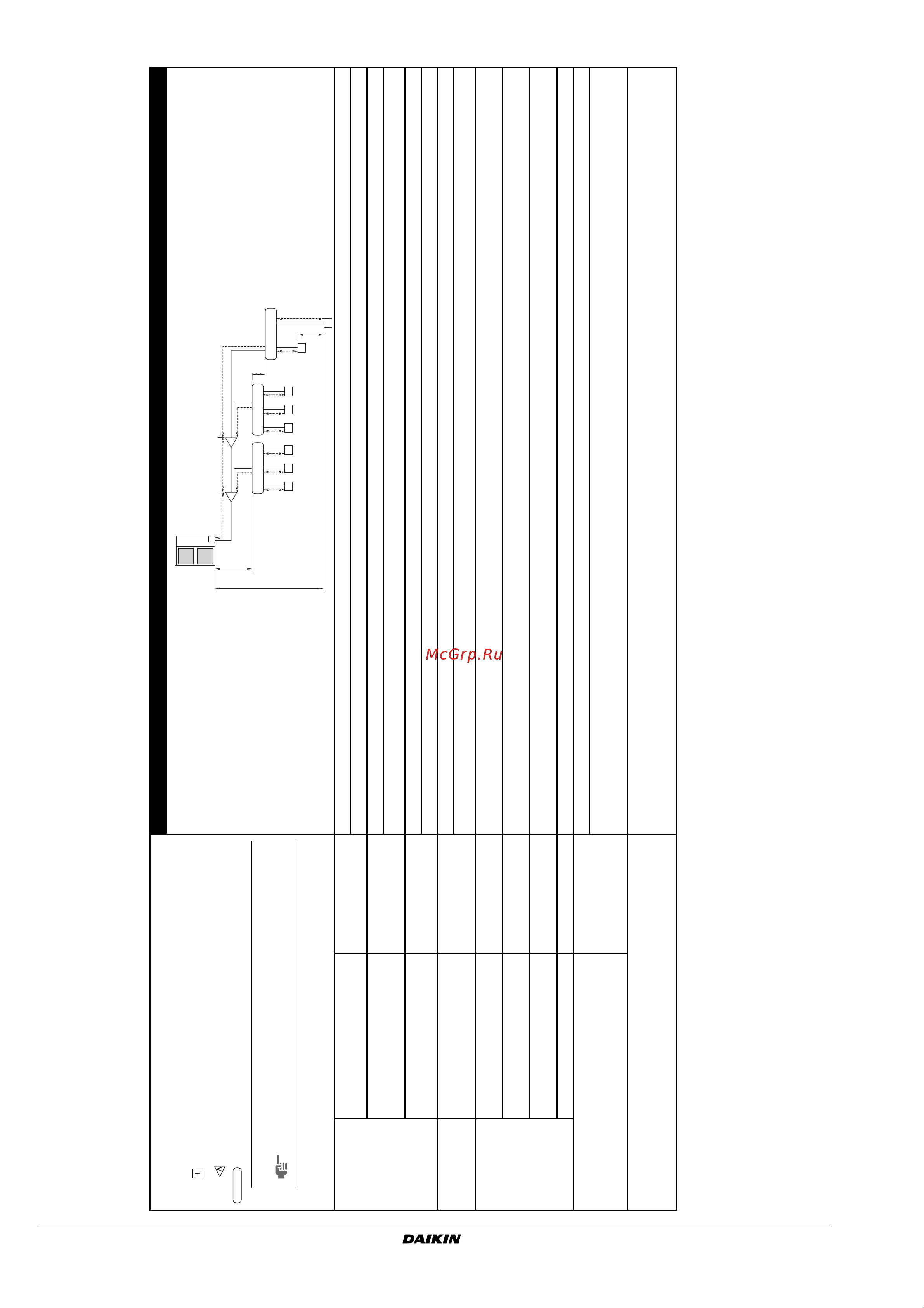

9.7. Пример соединения
Пример соединения
(Соединение 8 блоков системы с тепловым насосом)
Разветвление с помощью рефнета
Максимально
допустимая длина
Между наружным и блоками-
обеспечителями разветвления
Общая длина
трубопровода
Длина трубопровода между наружным и самым удаленным блоком-обеспечителем разветвления ≤55 м
[Пример] 3 блока-обеспечителя разветвления: a+b+c+d+e≤55 м
Между блоком-обеспечителем
разветвления и внутренними
блоками
Общая длина
трубопровода
Длина трубопровода между блоком-обеспечителем разветвления и внутренними блоками: RMXS112≤60 м, RMXS140≤80 м, RMXS160≤90 м
[Пример] RMXS140: f+g+h+i+j+k+l+m≤80 м
Между блоком-обеспечителем
разветвления и внутренним блоком
длина на 1 комнату
Длина трубки между блоком-обеспечителем разветвления и внутренним блоком: ≤15 м
[Пример] f, g, h, i, j, k, l, m≤15 м
Минимально
допустимая
длина
(*)
(*) От наружного блока может передаваться звук циркуляции хладагента.
Между наружным блоком и первым
набором разветвительных
элементов
Длина трубопровода
Длина трубопровода между наружным блоком и первым набором разветвительных элементов: ≥5 м
[Пример] a≥5 м
Допустимая
высота
Между наружными и внутренними
блоками
Разница в высоте Разница в высоте между наружными и внутренними блоками (H1)≤30 м
Между наружным и блоками-
обеспечителями разветвления
Разница в высоте Разница в высоте между наружными блоками и блоками-обеспечителями разветвления (H2)≤30 м
Между блоками-обеспечителями
разветвления
Разница в высоте Разница в высоте между блоками-обеспечителями разветвления (H3)≤15 м
Между внутренними блоками Разница в высоте Разница в высоте между внутренними блоками (H4)≤15 м
Допустимая длина после ответвления Длина трубопровода
Длина трубопровода от первого набора разветвительных элементов (рефнета-тройника) до внутреннего блока ≤40 м
[Пример] блок 8: b+c+m≤40 м
[Пример] блок 6: b+e+k≤40 м
[Пример] блок 3: d+h≤40 м
Выбор наборов разветвительных элементов
Наборы разветвительных элементов можно использовать только с хладагентом
R410A.
Используйте следующий рефнет-тройник: KHRQ22M20T.
внутренний блок
набор разветвляющих элементов (рефнет-тройник)
Блок-обеспечитель разветвления
ПРИМЕЧАНИЕ
Наборы разветвляющих элементов необходимо располагать
как можно ближе к блокам обеспечителям разветвления (c, d,
e должно быть максимально коротким).
BP 1
1 2 3
A B
BP 1
BP 3
f
a
de
bc
g
h
4 56
BP2
ij
k
7
H4
l
H1
H2
8
m
H3
