Инструкция по монтажу
16
RMXS112~160E8V1B
Система Super Multi Plus кондиционирования воздуха
4PW40721-1A
Y3S .............................. Электромагнитный клапан (контур
разгрузки)
Z1C~Z8C ..................... Фильтр для подавления помех
(ферритовый сердечник)
Z1F~Z4F ...................... Фильтр для подавления помех
Переключатель режимов «охлаждение»/«нагрев»
S1S .............................. Селекторный переключатель
(вентилятор/охлаждение – нагрев)
S2S .............................. Селекторный переключатель
хлаждение – нагрев)
Разъём дополнительного адаптера
X37A ............................ Разъём (электропитание
дополнительного адаптера)
10.2. Рекомендации по монтажу электропроводки
Перед тем, как открыть доступ к электрическим
контактам, обесточьте линию.
Используйте только медные провода.
Проводка между внутренним и наружным блоком должна
быть рассчитана на 230 В.
Не включайте основной выключатель до окончания всех
электромонтажных работ.
Расстояние между контактами главного выключателя на
всех выводах должно составлять не менее 3 мм.
Не допускайте пережатия пучка кабелей в блоке.
Не допускайте, чтобы электрические кабели касались
трубопроводов (особенно трубопровода высокого
давления).
Фиксируйте электропроводку зажимами как показано на
рисунке 10, чтобы она не вступала в контакт с трубами,
особенно на стороне высокого давления.
Проследите за тем, чтобы на разъемы клемм не
оказывалось внешние давление.
Устанавливая предохранитель утечки на землю, убедитесь
в том, что он совместим с инвертором (устойчив к электри-
ческому шуму высокой частоты). Это позволит избежать
ложных срабатываний предохранителя.
Поскольку блок оборудован инвертором, установка фазо-
компенсаторного конденсатора не только ухудшит коэффи-
циент мощности, но и может стать причиной ненормального
нагрева конденсатора из-за высокочастотных волн.
Поэтому не устанавливайте фазокомпенсаторный
конденсатор.
При проведении электромонтажных работ руководст-
вуйтесь электрической схемой.
Всегда подключайте заземление. (Заземление должно
соответствовать местным нормативам.)
Не подключайте провода заземления к газовым и канали-
зационным трубам, мачтам освещения и к заземлению
телефонных линий.
•В случае утечки из труб с легковоспламеняющимся
газом может произойти пожар или взрыв.
Канализационные трубы не дают заземляющего
эффекта, если они изготовлены из твердого пластика.
Проводка заземления телефонных линий и мачты
освещения в результате значительного увеличения
электрического потенциала станут наиболее вероятным
объектом попадания молнии, что несет в себе
серьезную опасность.
В блоке используется инвертор, в результате чего возни-
кает шум, который необходимо подавлять во избежание
создания помех работе других устройств. В результате
утечки тока на внешнем корпусе блока может скапли-
ваться электрический заряд, который необходимо
отводить с помощью заземления.
10.3. Пример подключения проводки системы
(Смотрите рисунок 9)
10.4. Подключение провода силового
электропитания и проводов управления
Пропустите провод силового электропитания (включая
провод заземления) через порт для подключения питания
спереди, сбоку или сзади наружного блока.
Пропустите провода управления через порт для
подключения кабелей, порт вывода труб или выбивное
отверстие спереди, сбоку или сзади наружного блока.
(Смотрите рисунок 10).

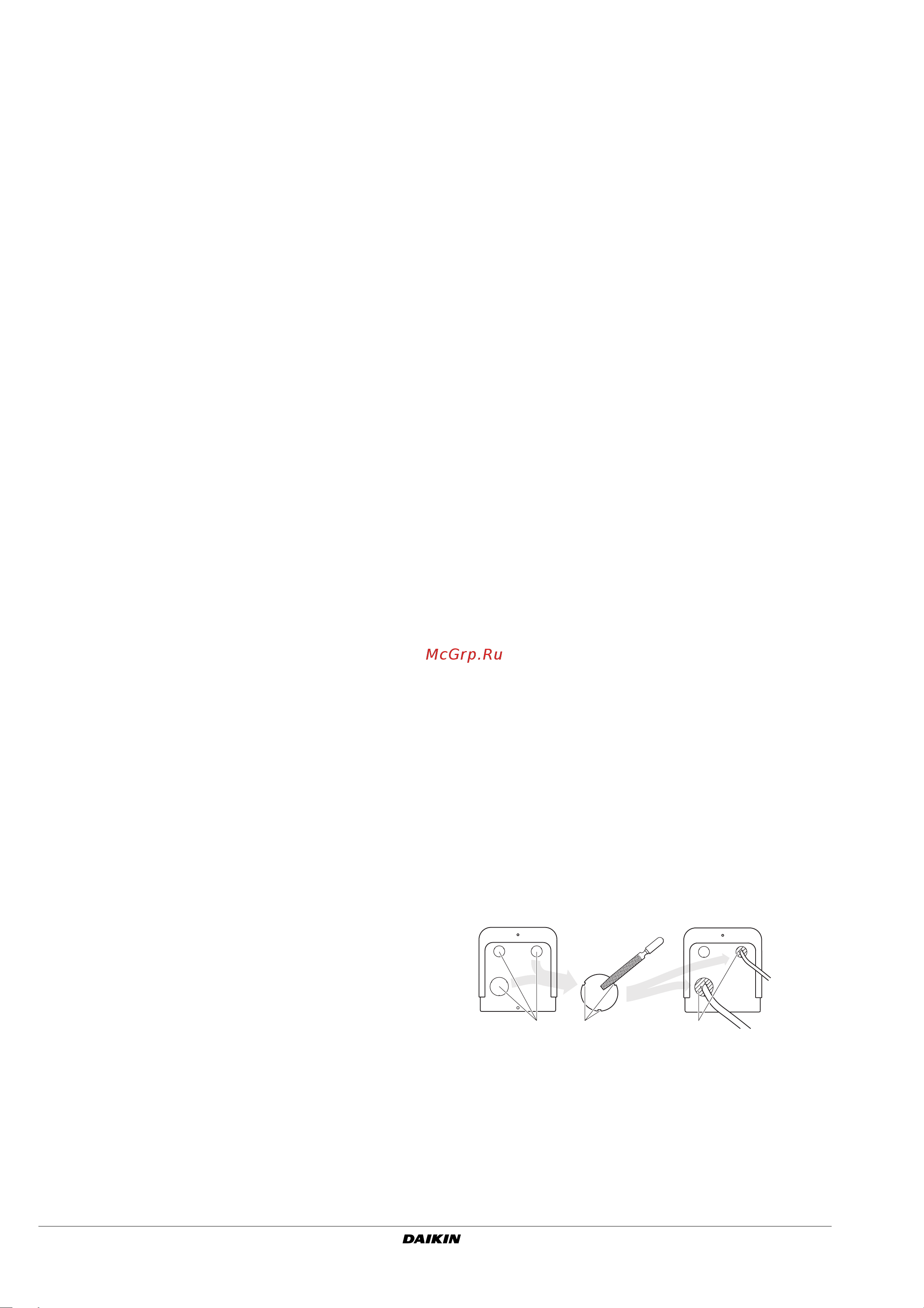

Меры предосторожности при освобождении выбивных
отверстий
Чтобы пробить выбивное отверстие, ударьте по нему
молотком.
После освобождения выбивных отверстий мы рекомендуем
покрасить их края и прилегающие участки восстанови-
тельной краской во избежание ржавления.
Проводя через выбивные отверстия электрические
провода, удалите из отверстий все заусенцы и оберните
провода защитной лентой во избежание повреждения.
При наличии вероятности проникновения в систему через
выбивные отверстия мелких животных заткните отверстия
упаковочным материалом (готовится на месте).
1 Питание
2 Предохранитель утечки на землю
3 Размыкатель по перенапряжению выключателя ответвлений
(предохранитель)
4 Земля
5 Блок-обеспечитель разветвления
A Сзади
B Сбоку
C Спереди
1 Клеммная колодка силового электропитания (X1M)
2 Кабели управления, соединяющие блоки
3 Силовой кабель с проводом заземления (обеспечьте
достаточное расстояние между силовым кабелем и
кабелями управления).
4 Хомут (приобретается на внутреннем рынке)
5 Монтажная пластина запорного вентиля
6 Силовой кабель
7 Кабель заземления (желто-зеленый). Проследите за тем,
чтобы кабель заземления был длиннее силового кабеля. Это
необходимо для того, чтобы в случае натяжения кабель
заземления отсоединился последним.
8 Зафиксируйте кабели управления с помощью хомут
9 Клеммная колодка управления (X2M)
1 Выбивное отверстие
2 Заусенец
3 Упаковочные материалы
2
3
1
