Инструкция по монтажу
18
RMXS112~160E8V1B
Система Super Multi Plus кондиционирования воздуха
4PW40721-1A
Установка режима «охлаждение»/«нагрев»
Подключите пульт управления (в комплект поставки не входит)
к клеммам A/B/C и установите переключатель (DS1-1) на плате
наружного блока (A2P) в положение OUT/D UNIT. (Смотрите
рисунок 13).
■ Проводка, идущая из блоков-обеспечителей разветвления,
должна быть подключена к клеммам F1/F2 (внутренний-
наружный) платы наружного блока.
■ После монтажа соединительных проводов внутри блока
обмотайте их вокруг трубопроводов газообразного хлад-
агента с помощью отделочной ленты как показано на
рисунке 14.
Для вышеупомянутой проводки используйте виниловые шнуры
с экраном от 0,75 до 1,25 мм
2
или двухжильные кабели
(трехжильные кабели можно использовать только для пульта
дистанционного управления переключением между режимами
«охлаждение»/«нагрев»).
11. Перед началом работы
11.1. Меры предосторожности при
техобслуживании
1 Переключатель режимов «охлаждение»/«нагрев»
ПРИМЕЧАНИЕ
Когда селектор охлаждения/нагрева
установлен в положение нагрева, нельзя
выбрать охлаждение с помощью пульта
дистанционного управления.
Для работы в режиме низкого уровня шума и работы
по требованию необходимо дополнительно установить
адаптер внешнего управления наружным агрегатом
(DTA104A61/62).
Более полную информацию смотрите в инструкции по
монтажу адаптера.
■ Убедитесь в том, что подключение блоков прово-
дилось проводами, длина которых находится
в пределах, указанных ниже. Если длина кабеля
соединения блока с блоком выходит за эти
пределы, возможны сбои в работе.
Максимальная длина проводов: 200 м
Общая длина проводов: 300 м
Максимальное число ответвлений: 9
■ Никогда не подавайте электропитание на
контакты межблочной связи. Иначе вся система
может выйти из строя.
1 Трубопровод жидкого хладагента
2 Трубопровод газообразного хладагента
3 Проводка, соединяющая блоки между собой
4 Изолятор
5 Отделочная лента
ПРЕДУПРЕЖДЕНИЕ:
ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Меры предосторожности при проведении техни-
ческого обслуживания оборудования инвертора
■ Во избежание поражения током высокого
напряжения не прикасайтесь к находившимся под
напряжением деталям в течение 10 минут после
отключения питания.

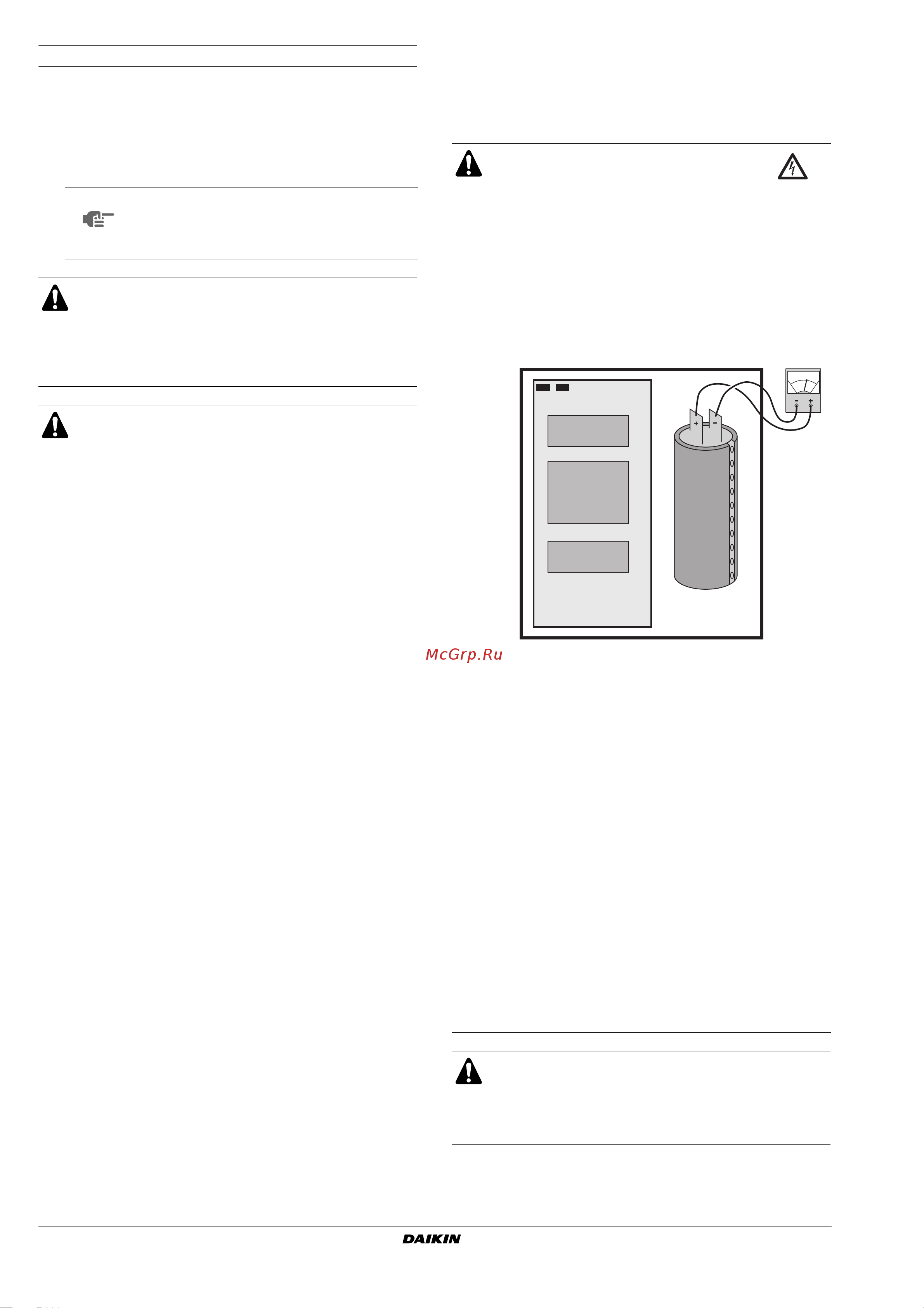

■ Кроме того, выполните измерения в указанных на
рисунке точках с помощью тестера и убедитесь в
том, что напряжение емкости в основной цепи
составляет не более 50 В постоянного тока.
■ Перед проведением работ по техническому
обслуживанию убедитесь в том, что электро-
питание отключено. Нагреватель компрессора
может работать даже в режиме остановки.
■ Обратите внимание на то, что некоторые отделы
коробки электрических компонентов очень
горячие.
■ Во избежание повреждения печатной платы
сначала снимите статическое электричество,
прикоснувшись рукой к металлической детали
(например, к запорному клапану). Затем снимите
разъем.
■ Измерив остаточное напряжение, снимите разъем
наружного вентилятора.
■ Следите за тем, чтобы не прикоснуться к токо-
проводящей части.
■ Наружный вентилятор может вращаться из-за
сильного ветра, что приведет к зарядке
конденсатора. Это может привести к поражению
электрическим током.
После проведения технического обслуживания не
забудьте подключить обратно разъем вентилятора.
Иначе блок может выйти из строя.
Соблюдайте меры предосторожности!
Прикоснитесь рукой к металлической детали
(например, к запорному клапану), чтобы снять
статическое напряжение и защитить печатную плату
перед проведением технического обслуживания.
A2P
A1P
A1P
X2M
A4P
X106A X107A
