RMXS112~160E8V1B
Система Super Multi Plus кондиционирования воздуха
4PW40721-1A
Инструкция по монтажу
19
11.2. Что нужно проверить перед первым запуском
Перед запуском после установки проверьте следующее:
1 Транспортировочная распорка
Убедитесь в том, что транспортировочная распорка снята
с компрессора.
2 Положение выключателей, требующих предварительной
настройки
Перед включением электропитания убедитесь в том, что
выключатели установлены правильно.
3 Линия электропитания и линия управления
Провода для линии электропитания и линии управления
выбраны с учетом рекомендаций, приведенных в этой
инструкции, а также согласно электрическим схемам и
национальным стандартам.
4 Размеры и изоляция трубопроводов
Проверьте, правильно ли выбраны размеры трубопроводов,
и правильно ли выполнена их изоляция.
5 Дозаправка хладагентом
Количество хладагента, которое необходимо добавить
в агрегат, должно быть записано на табличке
«Дополнительное количество хладагента», прикрепленной
к тыльной стороне передней крышки.
6 Проверьте сопротивление изоляции цепи силового
электропитания.
Используя мегомметр на 500 В, проверьте, чтобы
сопротивление изоляции составляло не менее 2 Мљ при
приложенном напряжении 500 В пост. тока между проводом
и землей. Никогда не используйте мегомметр для проверки
линии управления.
7 Запорные вентили
Убедитесь в том, что запорные вентили открыты как
в контуре жидкого хладагента, так и в контуре
газообразного хладагента.
8 Монтаж дренажной трубы
Проследите за тем, чтобы дренажный трубопровод был
смонтирован правильно.
11.3. Настройка на месте
В случае необходимости выполните все настройки на месте в
соответствии со следующими инструкциями. Более подробную
информацию смотрите в руководстве по техническому
обслуживанию.
Обращение с выключателями
При выполнении настройки на месте
переключайте выключатели изолированной
палочкой (например, шариковой ручкой) во
избежание прикосновения к деталям,
находящимся под напряжением.

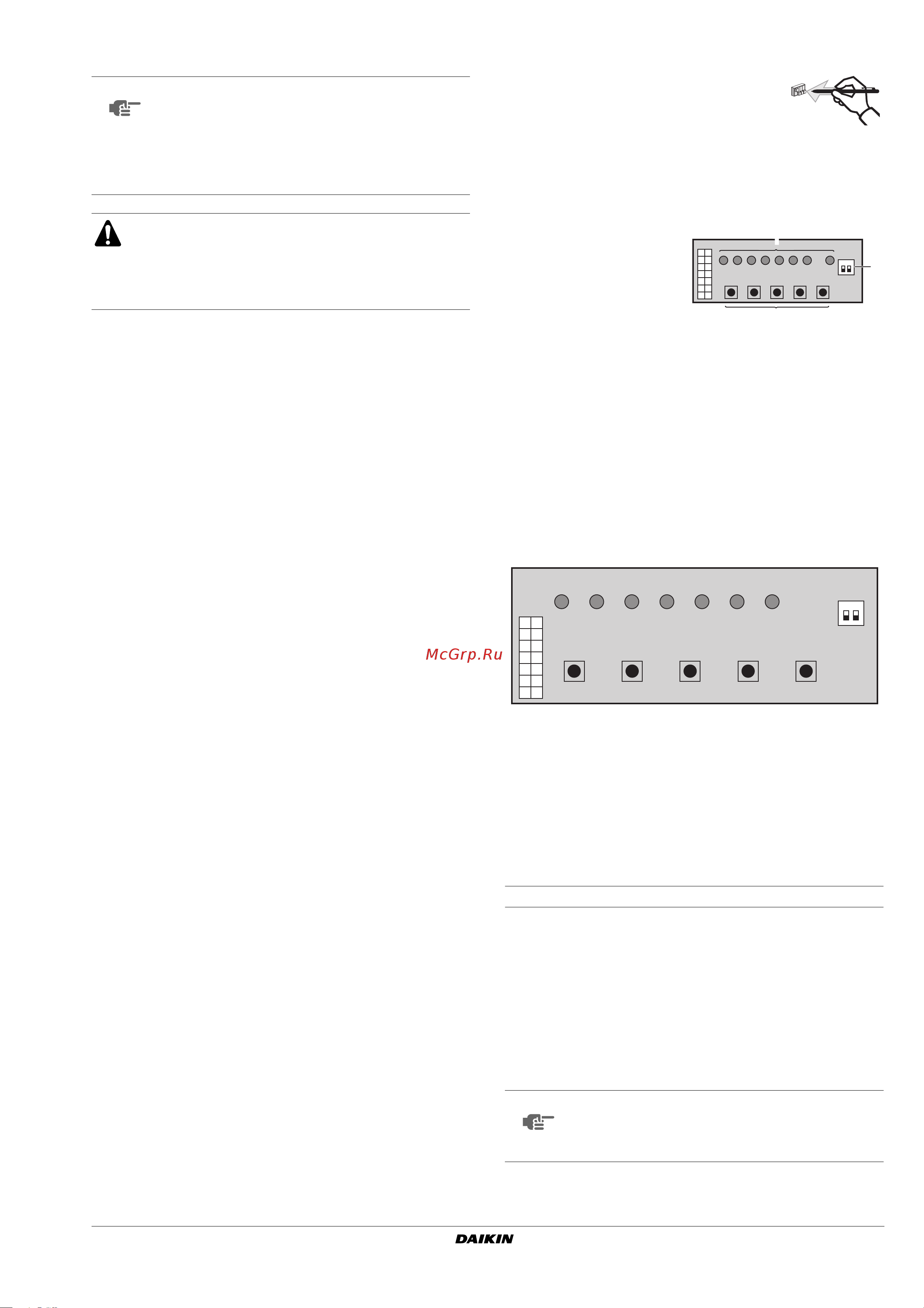

Расположение DIP-переключателей, светодиодов и
кнопок
Состояние светодиода
В настоящем руководстве состояние светодиодов обозначается
следующим образом:
Установка кнопочного переключателя (BS1~5)
Функция кнопочного переключателя на печатной плате
наружного блока (A2P):
На рисунке показано состояние светодиодных индикаторов при
поставке с завода.
Установка режима
Режим можно изменить с помощью кнопки ,
выполнив следующие действия:
Для 1 режима установки: Один раз нажмите кнопку
; светодиод погаснет x.
Для 2 режима установки: Нажмите кнопку и
удерживайте ее в нажатом положении в течение 5 секунд;
загорится светодиод H1P w.
Если при мигающем c светодиоде H1P один раз нажать кнопку
, режим установки сменится на 1 режим установки.
ПРИМЕЧАНИЕ
Обратите внимание на то, что в течение первого
пускового периода потребляемая мощность может
быть выше указанной на паспортной табличке
агрегата. Это явление вызвано тем, что ком-
прессору необходимо поработать в течение
50 часов, прежде чем его работа станет ровной, а
энергопотребление — стабильным.
Убедитесь в том, что питание отключено.
Прочно закрепите шнур электропитания.
Подача электропитания при отсутствии фазы N
или ее неправильном подключении приведет
к поломке оборудования.
1 Светодиоды H1P~H8P
2 Кнопочные переключатели
BS1~BS5
3 DIP-переключатели 2
(DS1-1, DS1-2)
x
НЕ СВЕТИТСЯ
w
СВЕТИТСЯ
c
мигает
Для изменения режима
Для настройки на месте
Для настройки на месте
Для пробного запуска
Для сброса адреса при изменении конфигурации
проводки или при установке дополнительного
внутреннего блока.
ПРИМЕЧАНИЕ
Если в процессе установки вы запутались,
нажмите кнопку . Будет выполнен
возврат в 1 режим установки (светодиод H1P не
светится).
A2P
1
2
3
A2P
BS1
BS2
BS3
BS4
BS5
MODE
DS1 1 2
ON OFF
TEST/
HWL
IND MASTER SLAVE L.N.O.P. DEMAND
H1P H2P H3P H4P H5P H6P H7P
MODE SET RETURN TEST RESET
BS1 MODE
BS2 SET
BS3 RETURN
BS4 TEST
BS5 RESET
BS1 MODE
BS1 MODE
BS1 MODE
BS1 MODE
BS1 MODE
