Инструкция по монтажу
12
RMXS112~160E8V1B
Система Super Multi Plus кондиционирования воздуха
4PW40721-1A
См. рисунок 6.
Во избежание поломки компрессора не заправляйте
холодильный агент сверх указанного количества.
■ Наружные блоки заправляются хладагентом на заводе,
однако в зависимости от размера и длины труб некоторым
системам требуется дозаправка. Смотрите «Как
рассчитать количество хладагента для дозаправки»
в разделе "9.7. Пример соединения" на странице 10.
■ В случае возникновения необходимости в повторной
заправке смотрите паспортную табличку агрегата.
В паспортной табличке указан тип хладагента и его
необходимое количество.
Меры предосторожности при дозаправке хладагента R410A
Заправляйте только указанное количество хладагента
в жидком состоянии через трубопровод жидкого хладагента.
Поскольку данный хладагент является хладагентом смешан-
ного типа, его добавление в газообразном состоянии может
привести к изменению его состава, что будет препятствовать
нормальной работе системы.
■ Перед заправкой проверьте, оснащён ли цилиндр хлад-
агента сифонной трубкой.
9.10. Важная информация об используемом хладагенте
Данное изделие содержит имеющие парниковый эффект
фторированные газы, на которые распространяется действие
Киотского протокола. Не выпускайте газы в атмосферу.
Марка хладагента: R410A
Величина ПГП
(1)
:1975
(1)
ПГП = потенциал глобального потепления
Впишите несмываемыми чернилами:
■➀ количество хладагента, заправленного в изделие на
заводе;
■➁ количество хладагента, заправленного дополнительно на
месте;
■➀+➁ общее количество заправленного хладагента
в прилагаемую к изделию этикетку с информацией о
фторированных газах, способствующих созданию парникового
эффекта.
Закрепите заполненную этикетку внутри изделия рядом с его
заправочным портом (напр., на внутренней поверхности
сервисной крышки).

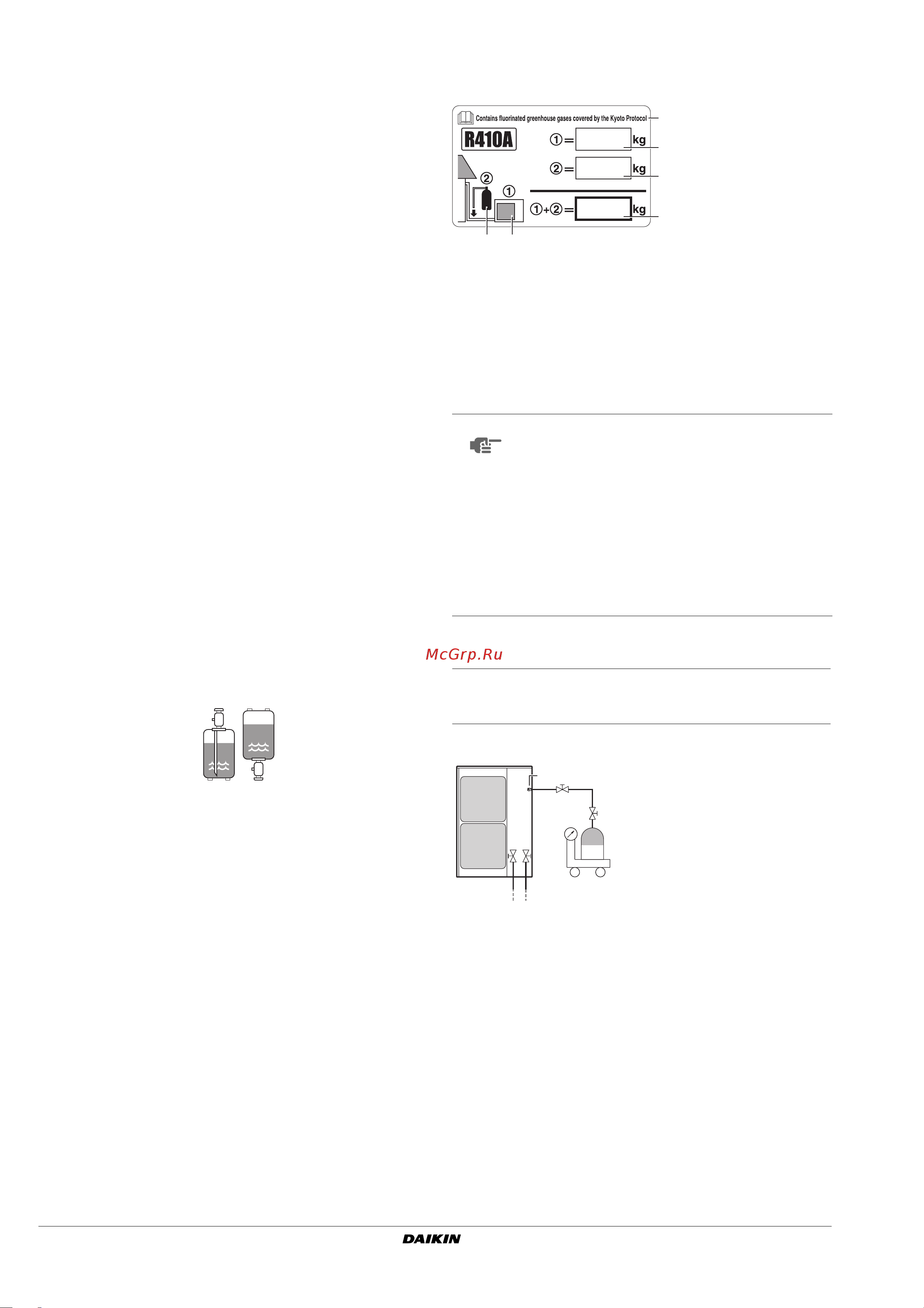

9.11. 3 процедуры добавления хладагента
Процедура 1: Добавление хладагента с помощью
функции автоматический заправки хладагента
(рекомендуется)
Как подсоединить резервуар?
Когда будет подсоединён резервуар с хладагентом и выполнены
указанные действия, нужное количество хладагента будет
заправлено в систему. После заправки система автоматически
остановится. Хладагент необходимо заправлять в соответствии
с процедурой, описанной ниже.
1 Редукционный клапан
2 Азот
3 Резервуар
4 Сифонная система
5 Измерительный прибор
6 Вакуумный насос
7 Клапан А
8 Запорный клапан в контуре газообразного хладагента
9 Наружный блок
10 Запорный клапан в контуре жидкого хладагента
11 Внутренний блок
12 Сервисный порт запорного клапана
13 Заправочный шланг
14 Блок-обеспечитель разветвления
Заправка жидкого
хладагента с помощью
цилиндра в верти-
кальном положении.
Заправка жидкого
хладагента с помощью
цилиндра в пере-
вёрнутом положении.
ПРИМЕЧАНИЕ
В ряде стран законодательно предусмотрен
перевод на соответствующий государственный
язык закрепленных на изделиях уведомлений о
нормативных актах ЕС в отношении
фторированных газов, способствующих созданию
парникового эффекта. Поэтому в комплектацию
агрегата входит дополнительная этикетка с
многоязычной информацией о фторированных
газах, способствующих созданию парникового
эффекта.
На обороте этикетки имеются иллюстрированные
указания о том, как ее наклеить.
3
5
6
2
1
4
1 количество хлад-
агента, заправленного
в изделие на заводе:
см. паспортную
табличку блока
2 количество хладагента,
заправленного допол-
нительно на месте
3 общее количество
заправленного
хладагента
4 Содержит имеющие
парниковый эффект
фторированные газы,
на которые распростра-
няется действие
Киотского протокола
5 наружный блок
6 баллон с хладагентом
и коллектор для
заправки
3
6
7
12
4
5
1 Запорный клапан в контуре
жидкого хладагента
2 Запорный клапан в контуре
газообразного хладагента
3 К внутреннему агрегату
4 Сервисный порт для
дозаправки хладагента
5 Клапан А
6 Резервуар с R410A
7 Измерительный прибор
