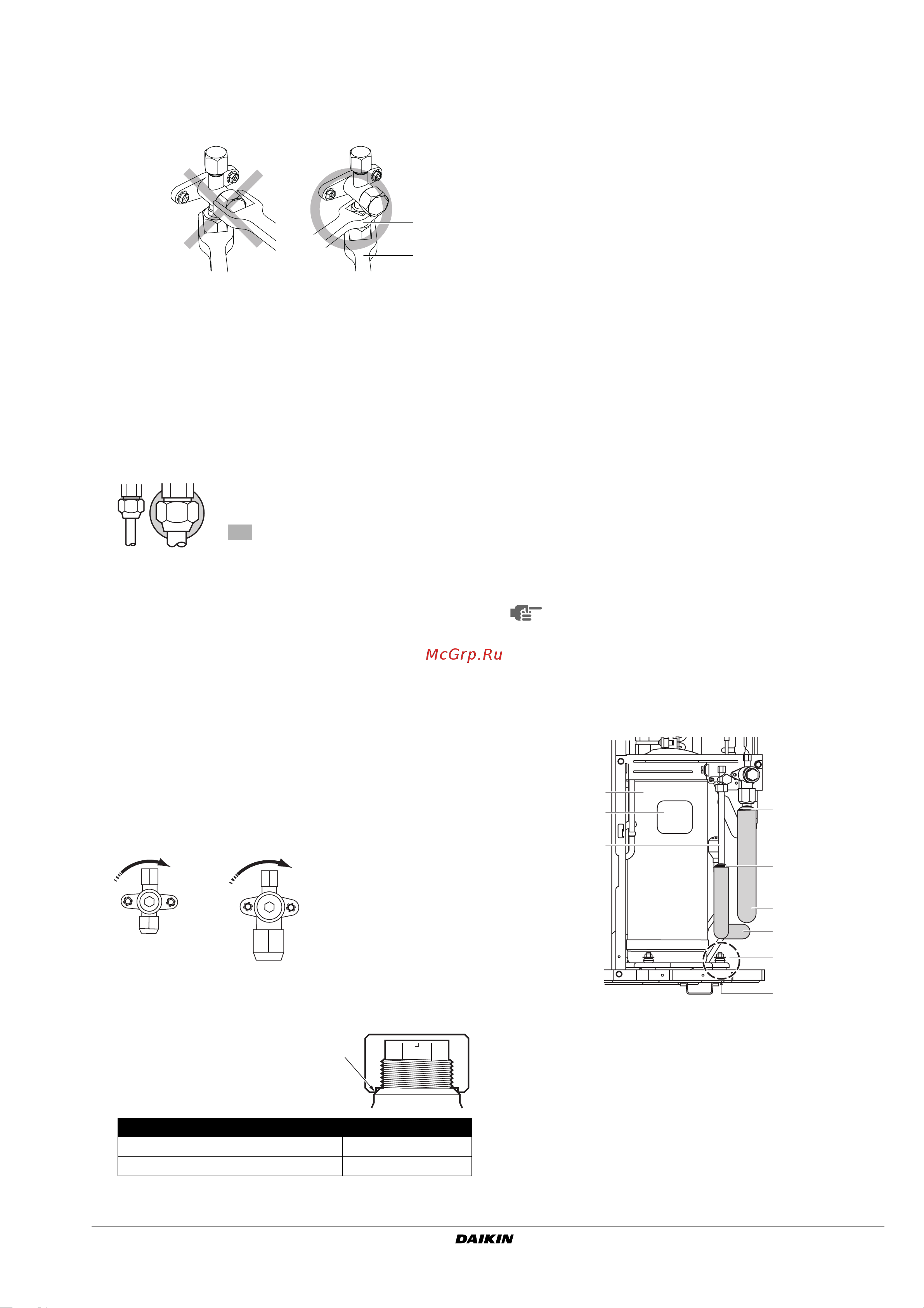

RMXS112~160E8V1B
Система Super Multi Plus кондиционирования воздуха
4PW40721-1A
Инструкция по монтажу
9
■ Если для затяжки и ослабления накидных гаек будет
использоваться только динамометрический ключ, грани
могут деформироваться, поэтому перед использованием
динамометрического ключа всегда фиксируйте запорный
клапан обычным гаечным ключом.
Не одевайте гаечный ключ на крышку клапана.
Не прикладывайте усилия к крышке вентиля, это может
привести к утечке хладагента.
■ При работе в режиме охлаждения при низкой температуре
окружающей среды, а также при работе в других условиях
под низким давлением, используйте силиконовую подушку
или аналогичные средства, чтобы предотвратить
замерзание накидной гайки запорного вентиля в контуре
газообразного хладагента (см. рисунок). Замерзание
накидной гайки может привести к утечке хладагента.
9.3. Как использовать запорный вентиль
Используйте шестигранные гаечные ключи шириной 4 мм и
6 мм.
■ Открытие вентиля
1. Оденьте шестигранный ключ на штангу вентиля и
поверните ее против часовой стрелки.
2. Поворачивать штангу следует до упора. Вентиль открыт.
■ Закрытие вентиля
1. Оденьте шестигранный ключ на штангу вентиля и
поверните ее по часовой стрелке.
2. Поворачивать штангу следует до упора. Вентиль закрыт.
9.4. Рекомендации по использованию крышки
вентиля
■
В месте, указанном стрелкой, крышка
обеспечивает герметичное соединение.
Следите за тем, чтобы не повредить ее.
■ По окончании работы с вентилем
обязательно затяните крышку.
■ После затяжки крышки проверьте, чтобы не было утечки
хладагента.
9.5. Рекомендации по использованию сервисного
порта
По окончании работы установите крышку вентиля на место и
затяните ее.
Момент затяжки: 11,5~13,9 Н•м
9.6. Рекомендации по соединению трубопроводов
и по поводу изоляции
■ Проследите за тем, чтобы ответвления труб блока-
обеспечителя разветвления и наружного блока не соприка-
сались с защитной крышкой клеммной колодки
компрессора.
В случае выявления возможности контакта этой крышки
с изоляцией трубопровода жидкого хладагента измените
высоту как показано на рисунке ниже. Также проследите за
тем, чтобы трубопроводы не касались болтов и внешних
панелей компрессора.
■ Если наружный блок установлен выше блока-обеспечителя
разветвления и внутреннего блока, то возможно
следующее:
Вода, конденсируемая на запорном клапане, может стекать
в блок-обеспечитель разветвления. Чтобы этого не
произошло, запорный клапан необходимо тепло-
изолировать.
■ Если температура воздуха превышает 30°C, а относи-
тельная влажность выше 80%, толщина изоляционного
материала должна быть не менее 20 мм — тогда на
поверхности изоляционного материала конденсат
скапливаться не будет.
■ Не забудьте изолировать трубопроводы жидкого и
газообразного хладагента, а также их ответвления.
(максимальная температура, до которой может нагреться
трубопровод газообразного хладагента, составляет около
120°C; используйте изоляционный материал, рассчитанный
на эту температуру).
1 Гаечный ключ
2 Динамометрический ключ
Силиконовая уплотнительная
подушка
(проверьте, чтобы не осталось
зазоров)
Направление закрытия
Трубопровод
жидкого
хладагента
Трубопровод
газообразного
хладагента
Момент затяжки
Трубопровод жидкого хладагента 13,5~16,5 Н•м
Трубопровод газообразного хладагента 22,5~27,5 Н•м
1
2
На открытых трубах может скапливаться
конденсат, а прикосновение к ним может привести
к ожогам
2
1
3
5
5
A
4
4
6
1 Компрессор
2 Защитная крышка клеммной колодки
3 Трубопроводы блока-обеспечителя разветвления
и внутренних блоков
4 Закупорка и т.п.
5 Изоляционный материал (приобретается на
внутреннем рынке)
6 Болты
7 Будьте осторожны с соединениями труб, болтов и
внешней панели
