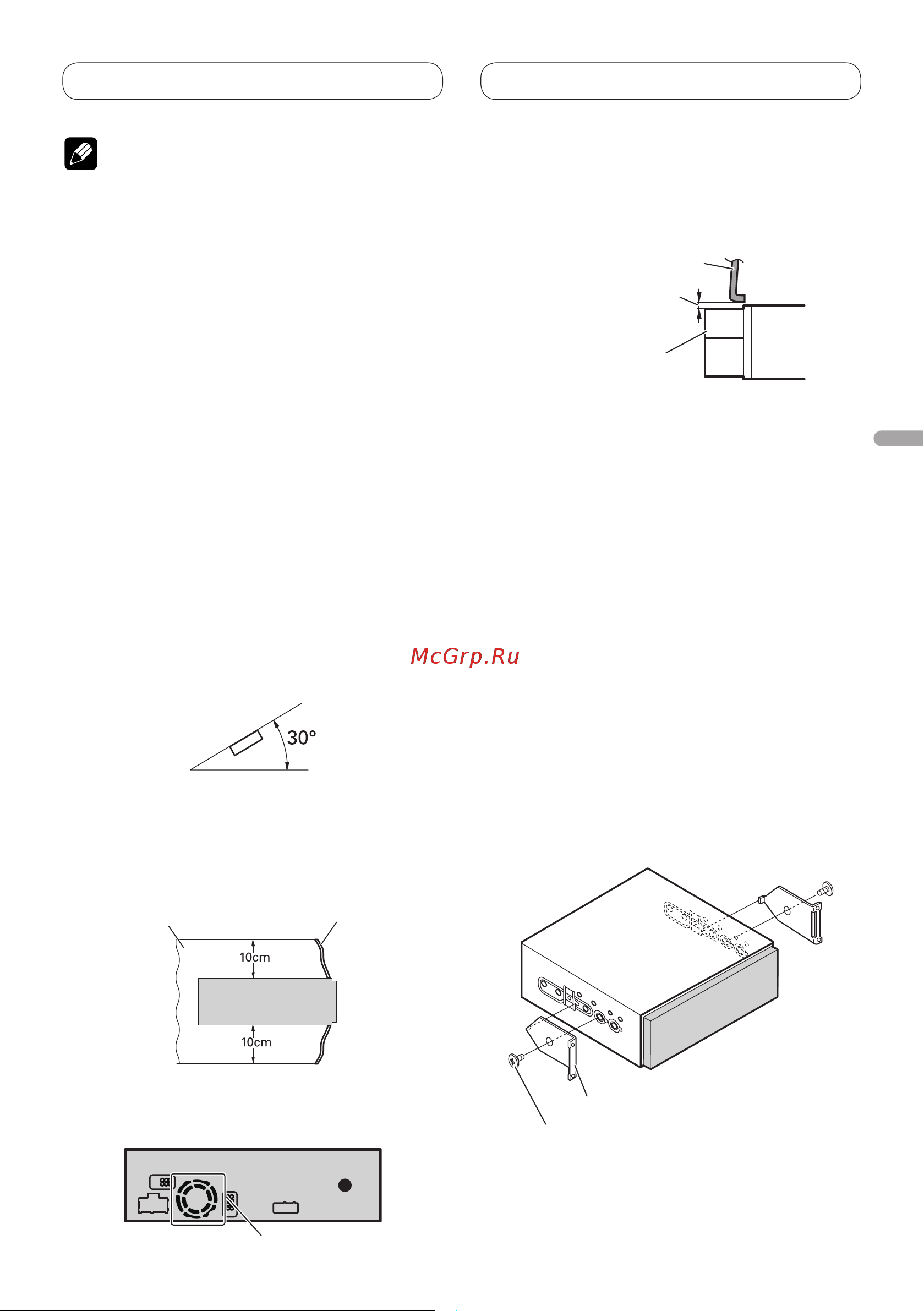

<CRD4481-A/N> <29>
Italiano
Installazione
Nota
• Prima dell’installazione finale vi raccomandiamo
di verificare tutti i sistemi coinvolti e le relative
connessioni.
• Non fate mai uso di parti non autorizzate. Esse
potrebbero infatti dar luogo a malfunzionamenti.
• Qualora l’installazione richieda l’esecuzione di
fori oppure di modifiche al veicolo, rivolgetevi
innanzi tutto al vostro rivenditore.
• Non installate questa unità ove:
— possa interferire con la guida del veicolo.
— possa causare il ferimento dei passeggeri in
caso di brusca frenata.
• Non installare il display in ubicazioni in cui
potrebbe (i) limitare la visuale del guidatore, (ii)
limitare le prestazioni dei sistemi operativi o delle
funzionalità di sicurezza del veicolo, inclusi gli air
bag, i tasti per le luci di emergenza o (iii) limitare
l’abilità del guidatore a controllare il veicolo in
modo sicuro.
• Il laser a semiconduttore si potrebbe danneggiare
in caso di surriscaldamento. Installate pertanto
l’unità lontano dai punti ad elevata temperatura
quali, ad esempio, gli effusori del sistema di
riscaldamento del veicolo.
• Le prestazioni migliori si ottengono quando
s’installa l’unità secondo un angolo di ampiezza
inferiore a 30°.
• Per assicurare un’adeguata dispersione del
calore dell’apparecchio nel corso del suo utilizzo,
durante l’installazione si raccomanda di lasciare
ampio spazio dietro il pannello posteriore e di
avvolgere i cavi allentati affinché non ostruiscano
le bocche di ventilazione.
Lasciare ampio spazio
Cruscotto
• I cavi non devono coprire la zona mostrata nella
figura qui sotto: l’amplificatore deve essere in
grado di diffondere il suono liberamente.
Non ostruire quest’area.
• Accertarsi di lasciare spazio sufficiente tra il
cruscotto e il pannello LCD dell’unità affinché
esso possa essere aperto e richiuso senza
toccare il cruscotto stesso.
Pannello LCD
Cruscotto
Lasciare spazio
Installazione DIN frontale/
posteriore
L’unità può essere correttamente installata
sia “frontalmente” (normale installazione DIN
frontale) sia “posteriormente” (installazione
DIN posteriore impiegando i fori filettati
ubicati sui lati del telaio). Le sezioni che
seguono offrono informazioni dettagliate sui
due metodi d’installazione.
• Durante l’installazione utilizzare componenti
disponibili in commercio.
Montaggio anteriore a standard
DIN
1. Stabilire innanzi tutto la posizione
delle staffe laterali.
• Per installare l’unità in posizione poco
profonda è necessario cambiare la posizione
delle staffe laterali corte.
Vite a testa piatta da 5 mm × 6 mm
Staffa laterale corta
9
