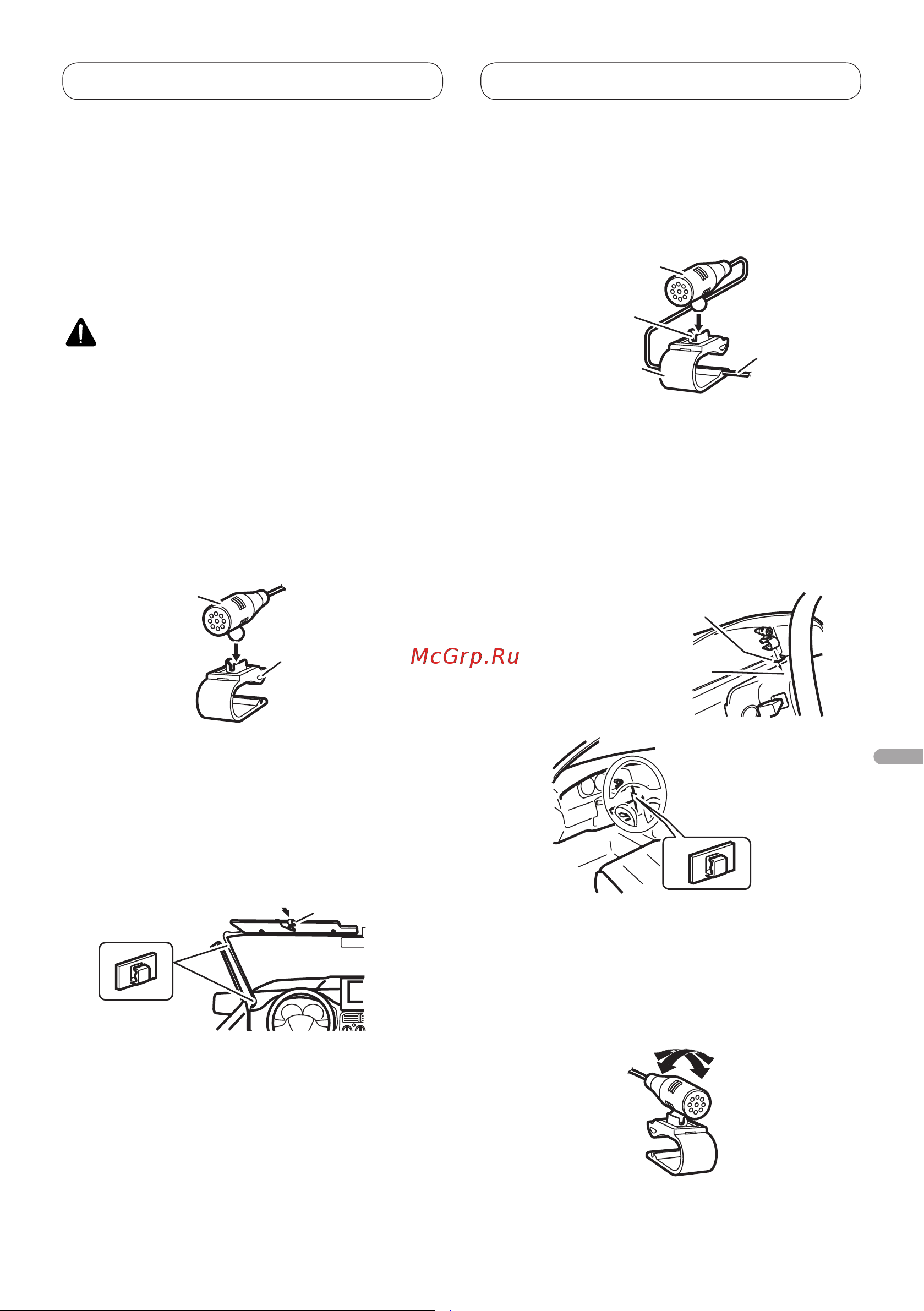

![Pioneer AVH-5200BT [51/64] Einbau](/views2/1684682/page51/bg33.png)
<CRD4481-A/N> <51>
Deutsch
Einbau des Mikrofons
(AVH-5200BT nur)
Das Mikrofon an einem geeigneten Platz
anbringen und so ausrichten, dass es die
Stimme der Person, die das System über
Sprache steuert, gut aufnimmt.
VORSICHT
• Es ist äußerst gefährlich, das Mikrofonkabel
um die Lenksäule oder den Gangschalthebel zu
wickeln. Beim Einbau unbedingt darauf achten,
dass das Gerät den Fahrer nicht behindert.
Befestigung des Mikrofons an
der Sonnenblende
1. Das Mikrofon im
Mikrofonklemmhalter befestigen.
Mikrofon
Mikrofonklemmhalter
2. Den Mikrofonklemmhalter an der
Sonnenblende anklemmen.
• Die Sonnenblende hochklappen und
den Mikrofonklemmhalter anklemmen.
(Ein Herunterklappen der Sonnenblende
verringert die Spracherkennungsrate bei der
sprachgesteuerten Bedienung).
Mikrofonklemmhalter
Kabelklemme
• Das Mikrofonkabel mit getrennt erhältlichen
Kabelklemmen im Fahrzeuginnenraum verlegen.
Befestigung des Mikrofons an
der Lenksäule
1. Das Mikrofon im
Mikrofonklemmhalter befestigen.
Mikrofon
Mikrofonklemmhalter
Das
Mikrofonkabel
in die Kerbe
einpassen
Mikrofon-
Unterlage
• Das Mikrofon kann ohne den
Mikrofonklemmhalter installiert werden.
Nehmen Sie die Mikrofon-Unterlage in diesem
Fall vom Mikrofonklemmhalter ab. Um die
Mikrofon-Unterlage vom Mikrofonklemmhalter
abzunehmen, verschieben Sie sie einfach.
2. Das Mikrofon an der Lenksäule
befestigen.
Doppelseitiger
Klebestreifen
Den Mikrofonklemmhalter
an der Rückseite der
Lenksäule befestigen
Klebestreifen
• Das Mikrofonkabel mit getrennt erhältlichen
Kabelklemmen im Fahrzeuginnenraum verlegen.
Einstellung des Mikrofonwinkels
Der Mikrofonwinkel kann eingestellt werden.
Einbau
11
