<CRD4481-A/N> <37>
Español
Conexión de las unidades

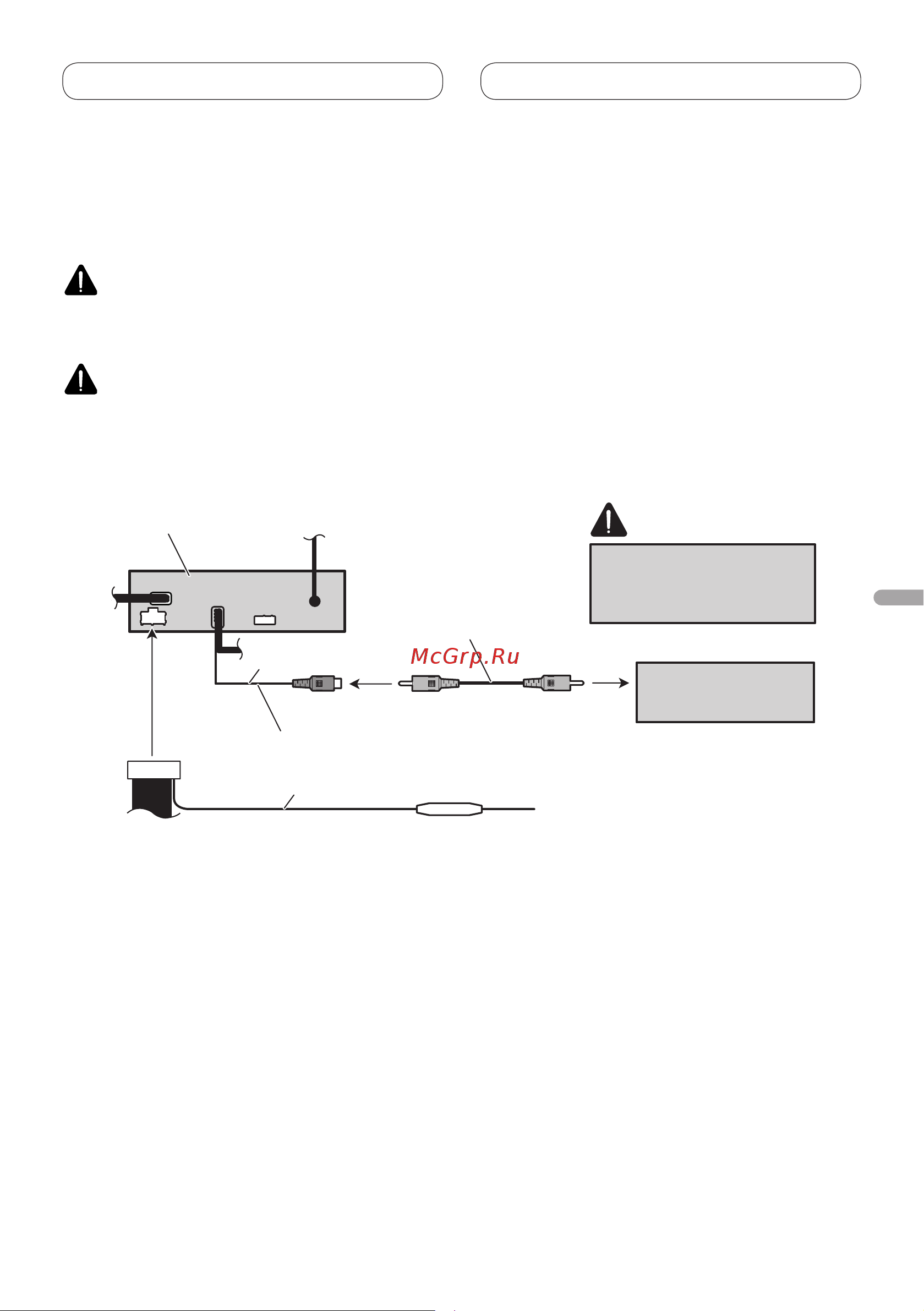

Cuando conecte con una cámara de vista trasera
Cuando se utiliza este producto con una cámara de vista trasera, se puede cambiar
automáticamente desde vídeo a imagen de vista trasera cuando se desplaza el cambio
de marchas a REVERSE (R).
ADVERTENCIA
UTILICE SOLAMENTE PARA CÁMARA DE VISTA TRASERA DE IMAGEN INVERTIDA O DE
ESPEJO. CUALQUIER OTRO USO PUEDE CAUSAR LESIONES O DAÑOS.
PRECAUCIÓN
• La imagen de la pantalla puede aparecer invertida.
• Se debe utilizar la función de cámara de vista trasera como un auxilio para estacionar en
lugares estrechos. No utilice esta función para propósitos de entretenimiento.
• Los objetos en la vista trasera pueden parecer más cercanos o más distantes de que realmente están.
15 cm
13 cm
A la salida de vídeo
Entrada para cámara de vista trasera (REAR VIEW CAMERA IN)
Violeta/blanco
De los dos conductores conectados a la lámpara trasera, conecte
el conductor cuyo voltaje cambia cuando se desplaza la palanca
de cambio de marcha a la posición REVERSE (R). Esta conexión
permite que la unidad detecte si el vehículo está se moviendo
hacia delante o hacia atrás.
Se debe utilizar una cámara
que genere imágenes
invertidas de espejo.
PRECAUCIÓN
Resistencia de fusible
Este producto
Cable RCA
(vendido separadamente)
Cámara de vista trasera
(vendido separadamente)
• Se requiere ajustar Camera Polarity adecuadamente en el menú System Menu cuando conecte la
cámara de vista trasera.
7
