<CRD4481-A/N> <44>
Anschließen der Einheiten

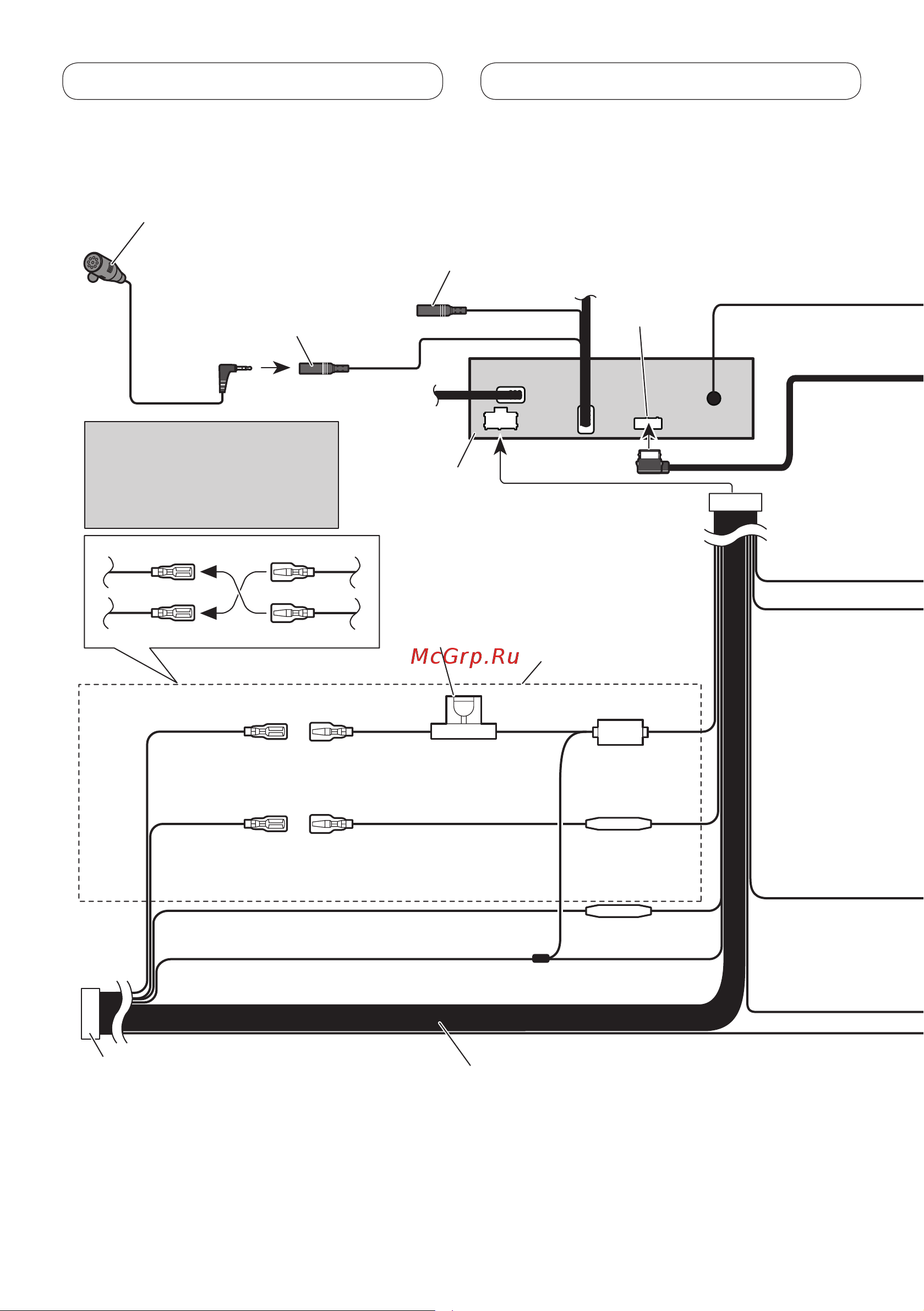

Anschluss des Betriebsstromkabels
1*
3*
2*
4*
4 m
80 cm
80 cm
17 cm
17 cm
Führen Sie das 26-Pin-Kabel in der Richtung ein,
die in der Abbildung angezeigt wird.
26-Pin-Kabel (mit dem Navigationsgerät mitgeliefert)
Eingang der verdrahteten (WIRED REMOTE INPUT)
Fernbedienung Hier kann der Adapter der verdrahteten
Fernbedienung angeschlossen werden (separat erhältlich).
Hinweise:
· Ändern Sie die Grundeinstellung dieses Geräts (siehe Bedienungsanleitung).
Der Subwoofer-Ausgang dieses Geräts ist Mono.
· Bei Verwendung eines Subwoofers mit einer Leistung von 70 W (2 Ω) achten
Sie bitte darauf, die violetten und violetten/schwarzen Leiter dieses Gerätes
anzuschließen. Schließen Sie nichts am grünen und grünen/schwarzen
Leiter an.
Anschlussmethode
1. Klemmen Sie das
Kabel fest.
2. Fest mit einer
Nadelzange
einklemmen.
Hinweis:
· Die Position des Parkbremsschalters hängt vom Fahrzeugmodell ab. Einzelheiten entnehmen Sie aus
der technischen Dokumentation des Fahrzeugs oder erfragen sie beim Händler.
Gelb/schwarz
Wenn Sie ein Gerät mit Stummschaltfunktion verwenden, verbinden Sie
diesen Draht mit dem Draht der Audio-Stummschaltung dieses Geräts.
Andernfalls sollte der Draht der Audio-Stummschaltung (Mute) frei bleiben.
Hellgrün
Dieser Anschluss dient zur Erkennung des ON/OFF-Status der
Handbremse. Das Kabel ist an die Stromversorgungsseite des
Handbremsenschalters anzuschließen.
Blau/weiß
An den Systemsteuerungs-Anschluss des
Leistungsverstärkers (max. 300 mA, 12 V
Gleichspannung) anschließen.
Blau/weiß (6*)
An die die Autoantennenrelais-
Steuerungsklemme anschließen
(max. 300 mA, 12 V Gleichspannung).
Die Pin-Position des
ISO-Anschlusses variiert je nach
Fahrzeugtyp. Wird Pin 5 zur
Steuerung der Antenne verwendet,
verbinden Sie 5* und 6*. Verbinden
Sie in jedem anderen Fahrzeugtyp
niemals 5* und 6*.
Blau/weiß (5*)
Masseseite
Stromversorgungsseite
Handbremsen-
schalter
Lautsprecherzuleitungen
Weiß: Vorne links
Weiß/Schwarz: Vorne links
Grau: Vorne rechts
Grau/Schwarz: Vorne rechts
Grün: Hinten links oder Subwoofer
Grün/Schwarz: Hinten links oder Subwoofer
Violett: Hinten rechts oder Subwoofer
Violett/Schwarz: Hinten rechts oder Subwoofer
ISO-Anschluss
Hinweis:
Bei einigen Fahrzeugen kann der ISO-Steckverbinder
in zwei Hälften geteilt sein. In diesem Fall ist der
Anschluss unbedingt an beiden Steckverbindern
vorzunehmen.
Hinweis:
Je nach Art des Fahrzeugs besitzen
2* und 4* u. U. unterschiedliche
Funktionen. Verbinden Sie in einem
solchen Fall 1* mit 4* und 3* mit 2*.
Gelb (2*)
Reserve (oder
Zubehör)
Gelb (1*)
An eine Stromversorgung
anschließen, die immer
Gleichstrom von 12 V führt.
Verbinden Sie Leitungen
derselben Farbe miteinander.
Rot (4*)
Zubehör
(oder Reserve)
Rot (3*)
An eine Stromversorgung anschließen,
(12 V Gleichspannung), die mit dem
Zündschloss ein-/ausgeschaltet wird.
Schwarz (Erdung)
An ein sauberes Metallteil anschließen, das von Farbe frei ist.
Dieses Produkt
Sicherungswiderstand
Orangefarben/weiß
An die Lichtschalterklemme anschließen.
Violett/Weiß
Von den beiden Zuleitungskabeln, die an den Rückfahrscheinwerfer
angeschlossen sind, schließen Sie das an, bei dem sich die Spannung
ändert, wenn der Rückwärtsgang eingelegt wird. Durch diesen Anschluss
kann die Einheit erkennen, ob der Wagen vorwärts oder rückwärts fährt.
Sicherung (10 A)
RGB-Eingang
Navigationsgerät
(AVIC-F220 (getrennt
erhaltlich)).
Für weitere Informationen zu den Navigationsgeräten, die angeschlossen
werden können, wenden Sie sich bitte an Ihren Fachhändler.
Mikrofoneingangsbuchse (MIC)
(AVH-5200BT nur)
Mikrofon (mitgeliefert)
(AVH-5200BT nur)
Antenneneingang
Tuner Box (mitgeliefert)
Antennenkabel (mitgeliefert)
Sicherungs-
widerstand
Sicherungs-
widerstand
4
