<CRD4481-A/N> <58>

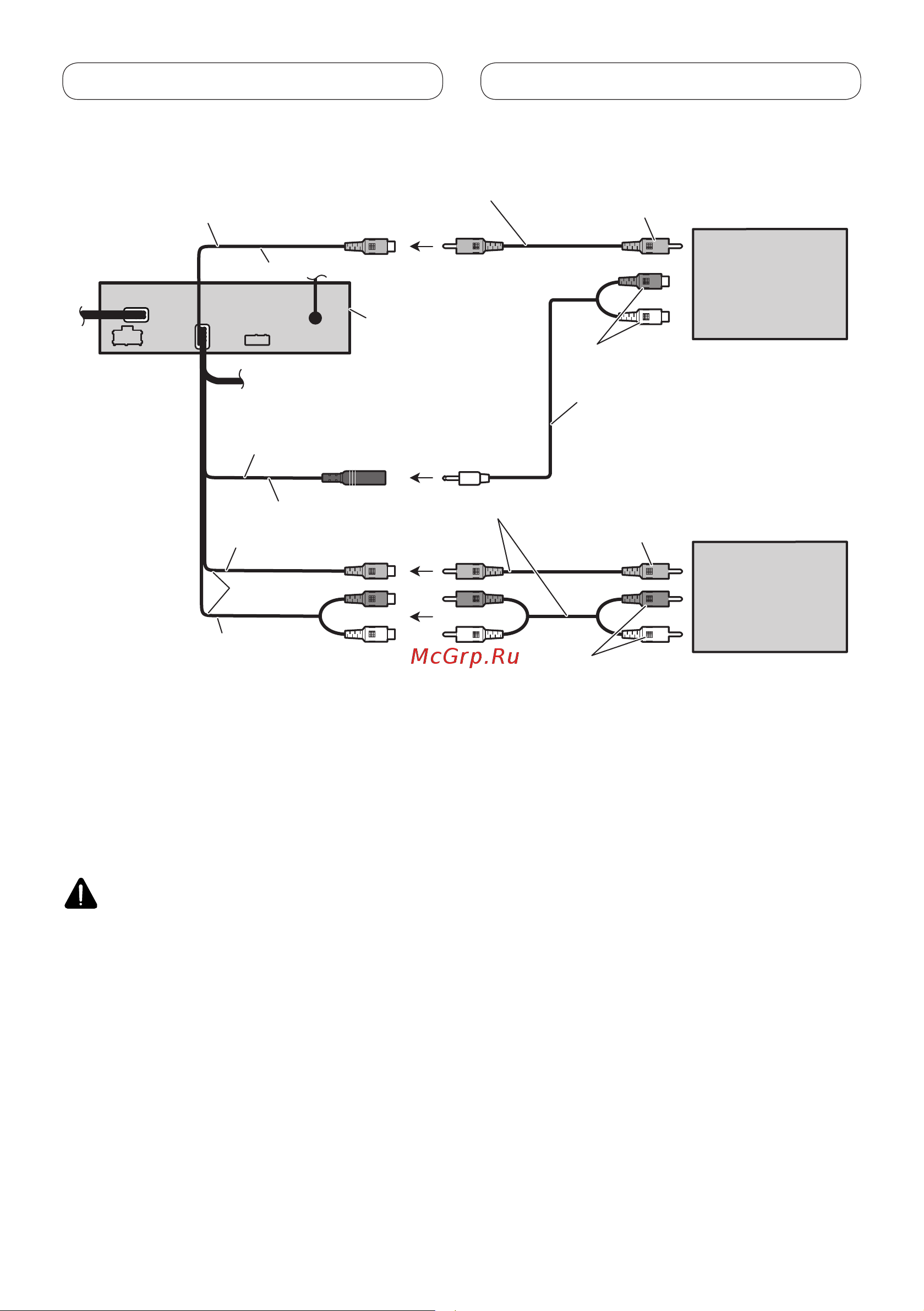

Wanneer u een externe videocomponent en het display aansluit
Audio ingang
(AUDIO INPUT)
Video ingang (VIDEO INPUT)
13 cm
Uitgang achtermonitor
(REAR MONITOR OUTPUT)
13 cm
Achter audio-uitgang
(REAR MONITOR OUTPUT(AUDIO))
17 cm
Externe
videocomponent
(los verkrijgbaar)
Display met RCA
(tulp)
ingangsaansluitingen
(los verkrijgbaar)
Naar de video ingangsaansluiting
Naar video uitgangsaansluiting
Naar de audio uitgangsaansluitingen
Naar
audio-ingang
Dit product
Kabel met ministekker
(los verkrijgbaar)
RCA-kabels (los verkrijgbaar)
RCA-kabels (los verkrijgbaar)
• De instelling AV Input moet via het System Menu worden ingesteld wanneer er een externe
videocomponent wordt aangesloten.
Bij gebruik van een op de achter-video uitgangsaansluitingen
aangesloten display
De achter video-uitgang en achter audio-uitgang van dit product zijn bedoeld voor het aansluiten
van een beeldscherm waarop achterpassagiers naar een DVD enz. kunnen kijken.
WAARSCHUWING
Installeer het beeldscherm in geen geval op een plek waar de bestuurder het tijdens
het rijden zou kunnen zien.
Aansluiten van de apparatuur
8
