<CRD4481-A/N> <56>

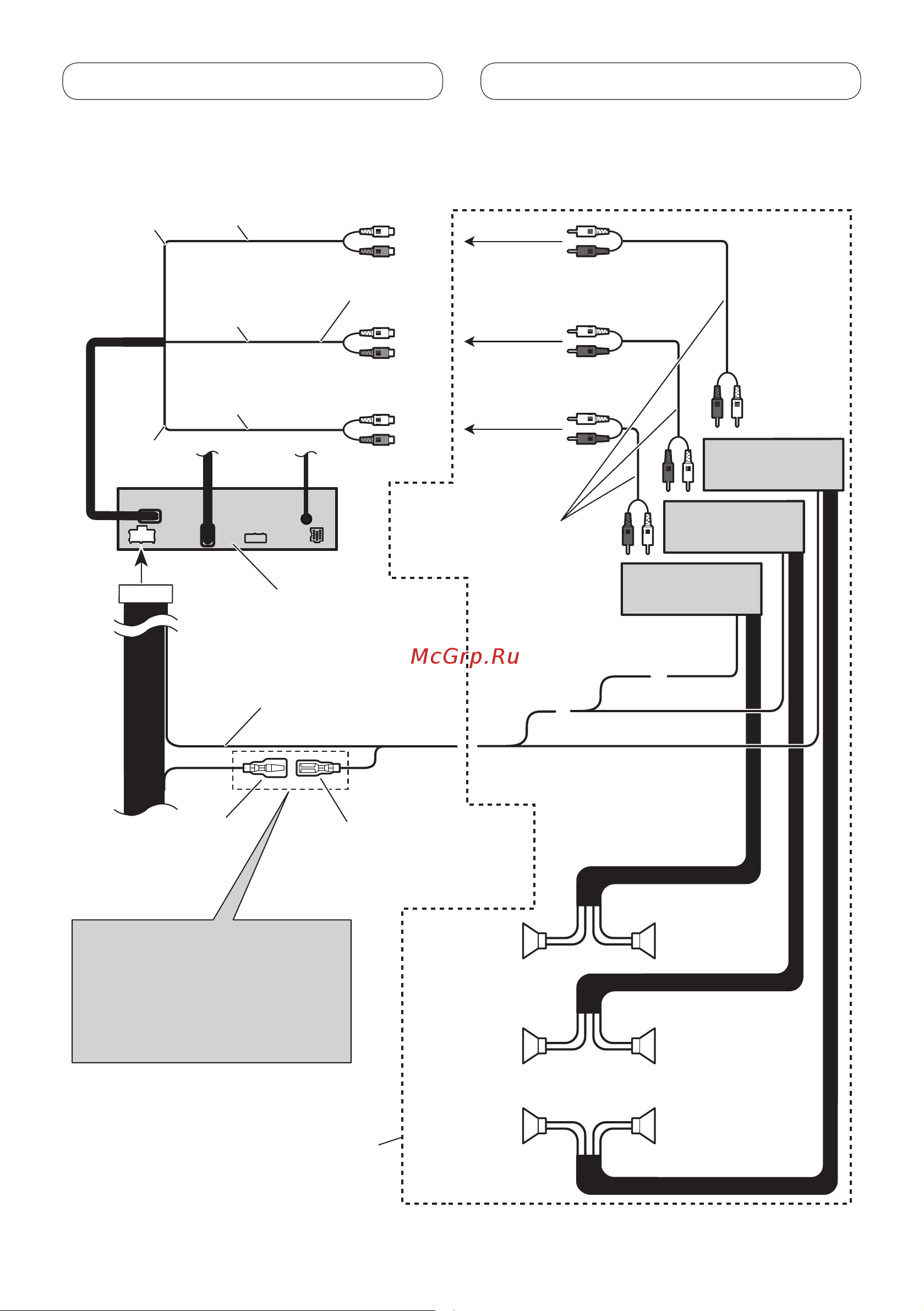

Aansluiten van de apparatuur
Bij aansluiting op een los verkrijgbare eindversterker
Achteruitgang
(REAR OUTPUT)
Vooruitgang
(FRONT OUTPUT)
Subwoofer uitgang
(SUBWOOFER OUTPUT)
13 cm
13 cm
17 cm
Blauw/wit
Verbinden met de
systeembedieningsaansluiting van de
eindversterker (max. 300 mA 12 V
gelijkstroom).
Blauw/wit (6*)
Verbinden met de stuuraansluiting van
het relais van de antenne van het
voertuig (max. 300 mA 12 V
gelijkstroom).
De pinpositie van de ISO-connector
verschilt naargelang het type voertuig.
Als pin 5 de antenne aanstuurt,
verbindt u 5* en 6*. In andere typen
voertuigen verbindt u 5* en 6* nooit.
Blauw/wit (5*)
Aansluiten met RCA
(tulpstekker) kabels
(los verkrijgbaar)
Voer deze verbindingen uit
wanneer u de los verkrijgbare
versterker gebruikt.
Systeemafstandsbediening
Eindversterker
(los verkrijgbaar)
Eindversterker
(los verkrijgbaar)
Eindversterker
(los verkrijgbaar)
Naar vooruitgang
Naar achteruitgang
Naar
subwoofer-uitgang
Dit product
Links Rechts
Voor-
luidspreker
Voor-
luidspreker
Subwoofer Subwoofer
Achter-
luidspreker
Achter-
luidspreker
6
