<CRD4481-A/N> <46>

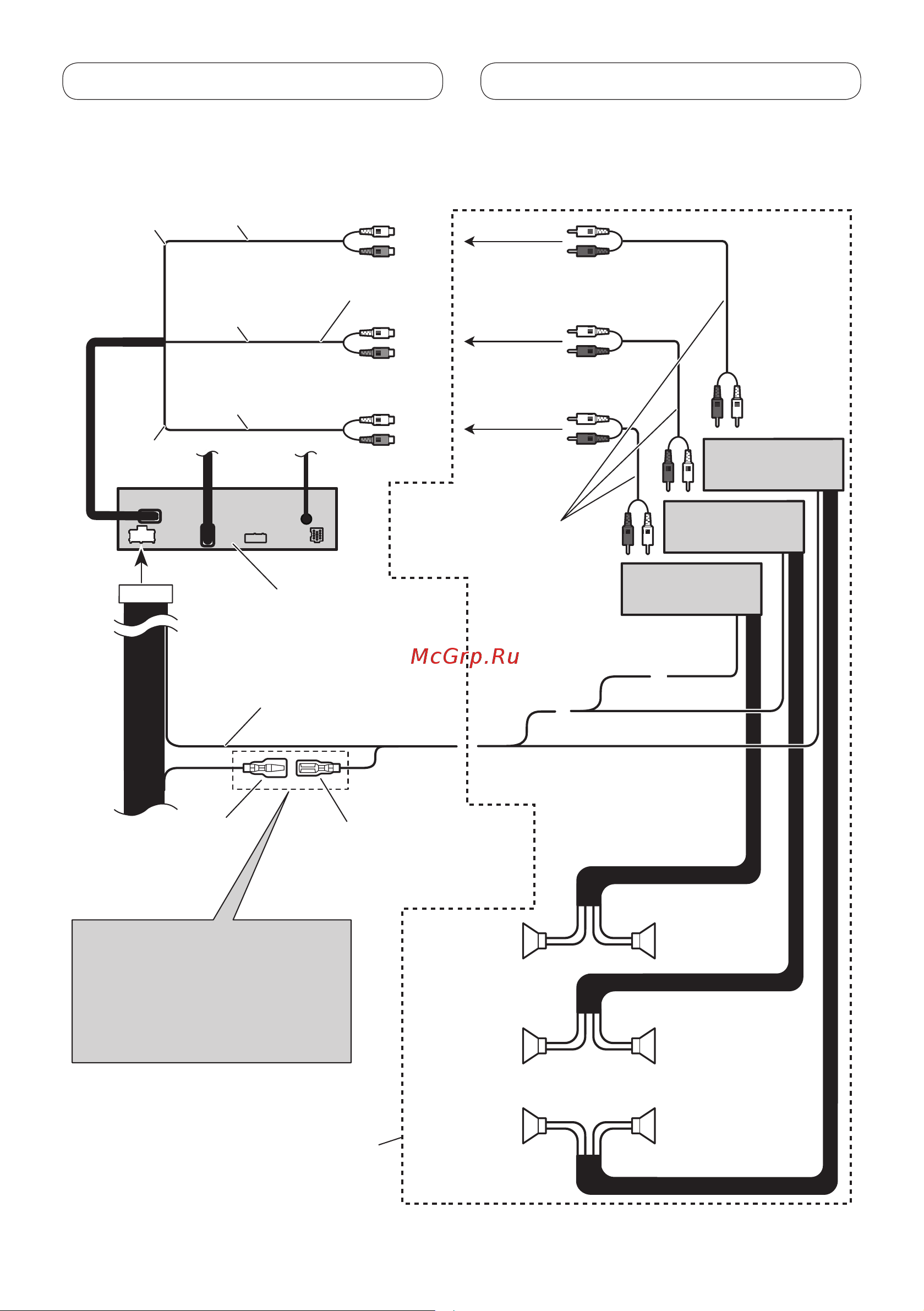

Anschließen der Einheiten
Bei Anschluss an einen im Handel erhältlichen Leistungsverstärker
Hinterer Ausgang
(REAR OUTPUT)
Vorderer Ausgang
(FRONT OUTPUT)
Subwoofer-Ausgang
(SUBWOOFER OUTPUT)
13 cm
13 cm
17 cm
Blau/weiß
An den Systemsteuerungs-Anschluss
des Leistungsverstärkers (max. 300 mA,
12 V Gleichspannung) anschließen.
Blau/weiß (6*)
An die die Autoantennenrelais-
Steuerungsklemme anschließen
(max. 300 mA, 12 V Gleichspannung).
Die Pin-Position des ISO-Anschlusses
variiert je nach Fahrzeugtyp. Wird Pin
5 zur Steuerung der Antenne
verwendet, verbinden Sie 5* und 6*.
Verbinden Sie in jedem anderen
Fahrzeugtyp niemals 5* und 6*.
Blau/weiß (5*)
Mit RCA-Kabeln verbinden
(getrennt erhältlich)
Bei Gebrauch des optionalen
Verstärkers diese Anschlüsse
vornehmen.
System-Fernbedienung
Zum vorderen
Ausgang
Zum hinteren
Ausgang
Zum
Subwoofer-
Ausgang
Dieses Produkt
Hinterer
Lautsprecher
Links Recht
Hinterer
Lautsprecher
Vorderer
Lautsprecher
Vorderer
Lautsprecher
Subwoofer Subwoofer
Leistungsverstärker
(getrennt erhältlich)
Leistungsverstärker
(getrennt erhältlich)
Leistungsverstärker
(getrennt erhältlich)
6
