E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
Инструкция по монтажу
15

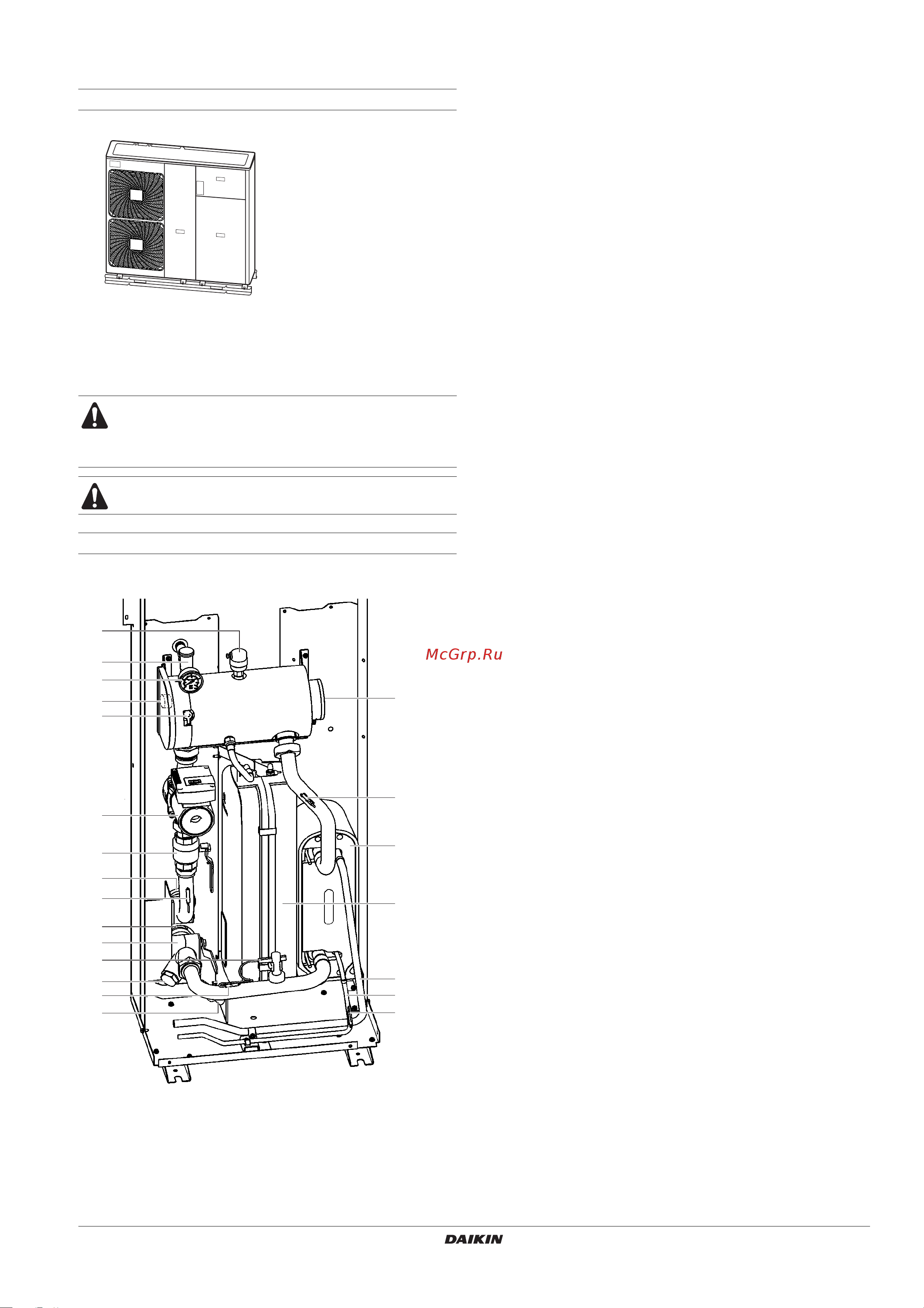

Обзор агрегата
Открытие агрегата
Основные компоненты
Отсек гидравлики (дверь 3)
1. Клапан выпуска воздуха
Через клапан выпуска воздуха автоматически удаляется
воздух, оставшийся в контуре циркуляции воды.
2. Резервный нагреватель
Резервный нагреватель состоит из электрического нагре-
вательного элемента, обеспечивающего дополнительный
нагрев воды в контуре, когда теплопроизводительности
агрегата недостаточно из-за низкой температуры наруж-
ного воздуха. Он также защищает внешний трубопровод
циркуляции воды от замерзания в холодные периоды.
3. Датчики температуры
Четыре датчика температуры отслеживают температуру
воды и хладагента в различных точках контура циркуляции
воды.
4. Теплообменник
5. Расширительный бак (10 литров)
6. Патрубок жидкого хладагента
7. Патрубок газообразного хладагента
8. Запорные клапаны
Запорные клапаны на патрубках входа и выхода воды
позволяют изолировать контур циркуляции воды агрегата
от магистрального водопровода. Это облегчает слив воды и
замену фильтров на агрегате.
9. Соединение входа воды
10. Соединение выхода воды
11. Спускной и наполнительный клапан
12. Фильтр для воды
Фильтр для воды удаляет из воды грязь, что защищает
насос от повреждения, а испаритель — от засоров. Фильтр
для воды необходимо периодически очищать. См.
«Техническое обслуживание» на странице 47.
13. Манометр
Манометр позволяет узнавать давление воды в контуре
циркуляции воды.
14. Реле протока
Реле протока отслеживает проток через контур циркуля-
ции воды и защищает теплообменник от замерзания, а
насос — от повреждения.
15. Насос
Насос обеспечивает циркуляцию воды в контуре
циркуляции воды.
16. Реле защиты от перегрева резервного нагревателя
Резервный нагреватель оснащён реле защиты от пере-
грева. Реле защиты от перегрева срабатывает, когда
температура становится слишком высокой.
17. Плавкий предохранитель резервного нагревателя
Резервный нагреватель оснащён плавким предохрани-
телем. Плавкий предохранитель перегорает, когда темпера-
тура становится слишком высокой (выше температуры
реле защиты от перегрева резервного нагревателя).
18. Клапан сброса давления
Клапан сброса давления предотвращает избыточное
давление в контуре циркуляции воды, открываясь при
давлении 3 бар и выпуская некоторое количество воды.
Дверь 1 предоставляет доступ к отсеку компрессора и электрическим
деталям
Дверь 2 предоставляет доступ к электрическим деталям отсека
гидравлики
Дверь 3 предоставляет доступ к отсеку гидравлики
Отключите всё электропитание — агрегата, резерв-
ного нагревателя и резервуара для воды бытового
потребления (если подсоединен) — перед снятием
дверей 1 и 2.
Детали внутри агрегата могут сильно нагреваться.
3
22
1
7
4
2
18
16
15
8
8
9
12
1
17
3
10
3
6
3
11
3
14
13
3PW55762-1
5
