Инструкция по монтажу
18
E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
2 Руководствуясь приведённой ниже таблицей, определите,
требуется ли корректировка предварительного давления
в расширительном баке.
3 Руководствуясь приведёнными ниже таблицей и инструк-
циями, определите, не превышает ли общий объём воды
в системе допустимый максимум.
Расчет предварительного давления в расширительном
баке
Предварительное давление (Pg), которое необходимо создать,
зависит от разницы высот установки (H) и рассчитывается по
следующей формуле:
Pg
(бар)
=(H
(м)
/10+0,3) бар
Проверка предельно допустимого объёма воды
Чтобы определить предельно допустимый объём воды во всём
контуре, выполните следующие действия.
1 С помощью приведённого ниже графика определите, какой
максимальный объём воды соответствует рассчитанному
предварительному давлению (Pg).
2 Проверьте, чтобы общий объём воды во всём контуре был
меньше этого значения.
В противном случае расширительный бак внутри агрегата
слишком мал для данной установки.

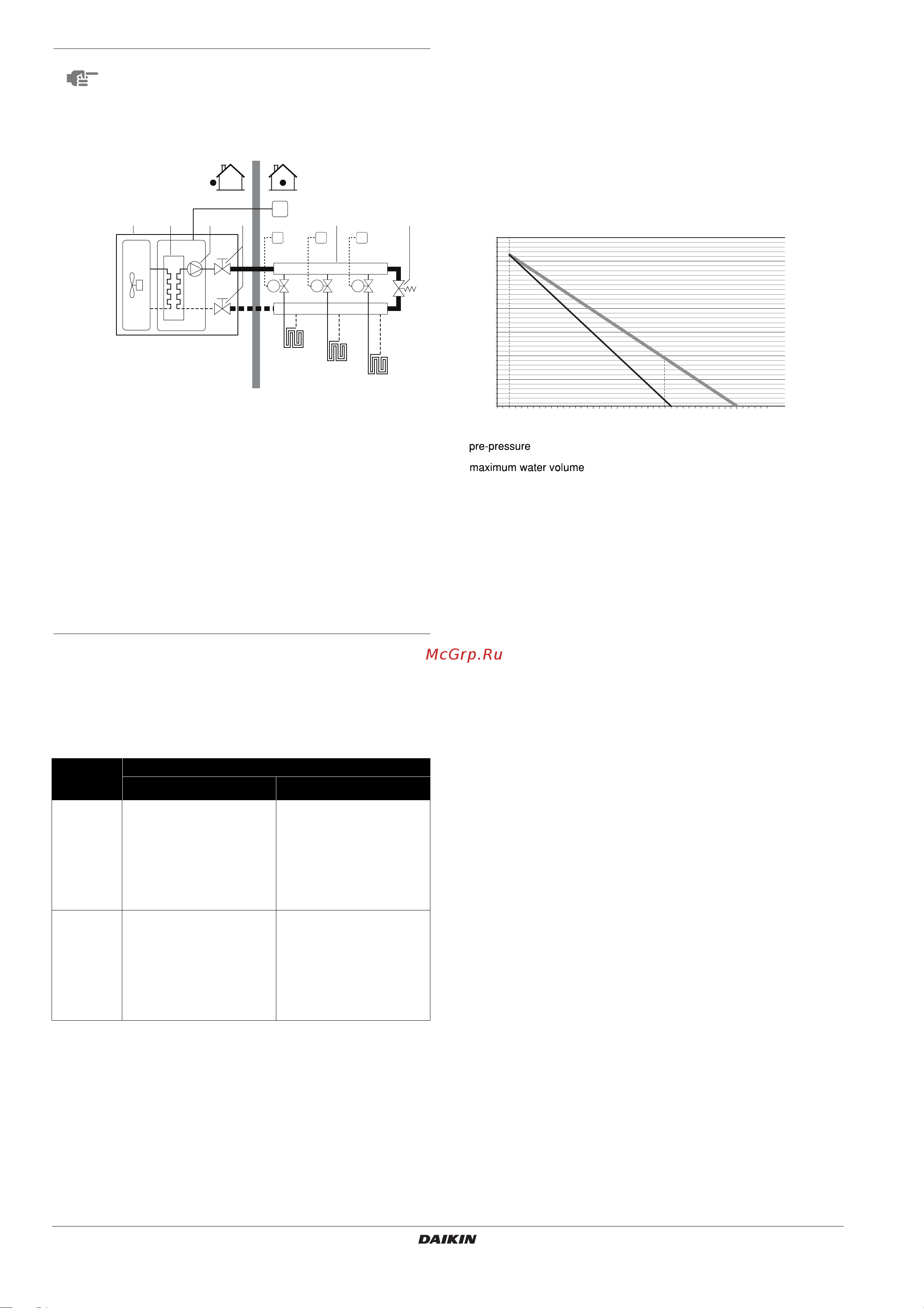

рис. "Предельно допустимый объём воды"
Пример 1
Агрегат установлен на 5 м ниже самой высокой точки в контуре
циркуляции воды. Общий объем воды в контуре составляет
100 л.
В этом примере ни каких бы то ни было действий, ни
корректировки не требуется.
Пример 2
Агрегат установлен в самой высокой точке в контуре
циркуляции воды. Общий объем воды в контуре составляет
350 л.
Результат:
■ Поскольку 350 л больше, чем 280 л, предварительное
давление необходимо понизить (см. таблицу выше).
■ Требуемое предварительное давление:
Pg
(бар)
= (H
(м)
/10+0,3) бар = (0/10+0,3) бар = 0,3 бар
■ Соответствующий максимальный объём воды можно
определить по графику: примерно 410 л.
■ Так как общий объём воды (350 л) меньше максимального
объёма воды (410 л), расширительного бака достаточно для
данной установки.
Создание предварительного давления
в расширительном баке
Когда требуется изменить созданное по умолчанию давление
в расширительном баке (1 бар), соблюдайте следующие
правила.
■ Для создания предварительного давления в расширитель-
ном баке используйте только осушённый азот.
■ Создание в расширительном баке ненадлежащего
давления приведёт к сбоям в работе системы. Поэтому
корректировку предварительного давления следует
доверять только лицензированному установщику.
ПРИМЕЧАНИЕ
Когда циркуляция в каждом контуре обогрева
помещения контролируется дистанционно управля-
емыми клапанами, важно поддерживать указанный
минимальный объем воды даже при закрытых
клапанах.
Пример
1 Агрегат T1..3 Отдельный
комнатный
термостат
(дополнительное
оборудование)
2 Теплообменник
3 Насос
4 Запорный клапан M1..3 Отдельный клапан
с электроприводо
м для контроля
контура FHL1
(приобретается по
месту установки)
5 Коллектор
(приобретается по
месту установки)
6 Обходной клапан
(приобретается по
месту установки)
I Интерфейс
пользователя
FHL1..3 Контур подогрева
полов (приобре-
тается по месту
установки)
Разница
высот
установки
(a)
(a) Разница высот установки: разница (м) между высотой самой высокой
точки контура циркуляции воды и высотой агрегата. Если агрегат
находится в самой высокой точке установки, то разница высот считается
равной 0 м.
Объем воды
≤280 л
>280 л
≤7 м
Корректировки
предварительного давления
не требуется.
Обязательные действия:
• предварительное давление
необходимо понизить,
рассчитайте давление, как
указано в разделе «Расчет
предварительного давления
в расширительном баке»;
• проверьте, не превышает ли
объём воды допустимый
максимум (см. график ниже).
>7 м
Обязательные действия:
• предварительное давление
необходимо повысить,
рассчитайте давление, как
указано в разделе «Расчет
предварительного давления
в расширительном баке»;
• проверьте, не превышает ли
объём воды допустимый
максимум (см. график ниже).
Расширительный бак
агрегата слишком мал для
данной установки.
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
321 5
6
I
4
= предварительное давление
= предельно допустимый объём воды
A = Система без гликоля
B = Система с содержанием пропиленгликоля
25%
(см. «Внимание! "Применение гликоля"» на странице 20).
0.3
0.5
1
1.5
2
2.5
100500 20 150 200 250 300 350 400 450
[l]
maximum water volume
[bar]
pre-pressure
B A
