Инструкция по монтажу
22
E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
Внутренняя проводка - Перечень обозначений
элементов электрических схем
Смотрите прилагаемую к агрегату схему внутренней электро-
проводки (с обратной стороны крышки распределительной
коробки). Ниже приведены используемые в ней сокращения.
Дверь 1: отсек компрессора и электрические детали
A1P ................. Основная плата
A2P ................. Плата инвертора
A3P ................. Плата фильтра для подавления помех
A4P ................. Плата (только модели V3)
BS1~BS4 ........ Кнопочный выключатель
C1~C4............. Конденсатор
DS1 ................. DIP-переключатель
E1H .................Нагреватель поддона
E1HC............... Нагреватель картера
F1U,F2U .......... Плавкий предохранитель (31,5 А/250 В)
(только модели W1)
F1U,F3U,F4U .. Плавкий предохранитель (T 6,3 А/250 В)
(только модели V3)
F3U~F6U......... Плавкий предохранитель (T 6,3 А/250 В)
(только модели W1)
F6U..................Плавкий предохранитель (T 5,0 А/250 В)
(только модели V3)
F7U..................Плавкий предохранитель (T 5,0 A/250 В)
(только модели W1)
F7U,F8U .......... Плавкий предохранитель (T 1,0 А/250 В)
(только модели V3)
F8U,F9U .......... Плавкий предохранитель (T 1,0 А/250 В)
(только модели W1)
H1P~H7P ........ Оранжевый индикатор диагностики
(A1P - только модели W1,
A2P - только модели V3)
H2P: подготовка, проба = мигание
H2P: обнаружение неисправности = свечение
HAP (A1P)....... Зеленый индикатор диагностики
HAP (A2P)....... Зеленый индикатор диагностики
(только модели W1)
K1M,K2M.........Магнитный выключатель (только модели W1)
K1R .................Магнитное реле (Y1S) (только модели V3)
K1R (A1P) ....... Магнитное реле (Y1S) (только модели W1)
K1R (A2P) ....... Магнитное реле (только модели W1)
K2R (A1P) ....... Магнитное реле (Y2S) (только модели W1)
K3R (A1P) ....... Магнитное реле (E1HC) (только модели W1)
K4R .................Магнитное реле (E1HC) (только модели V3)
K10R,K11R...... Магнитное реле (только модели V3)
L1R.................. Реактор (только модели V3)
L1R~L3R ......... Реактор (только модели W1)
L4R.................. Реактор электродвигателя вентилятора наруж-
ного агрегата (только модели W1)
M1C................. Электродвигатель (компрессора)
M1F ................. Электродвигатель (верхнего вентилятора)
M2F ................. Электродвигатель (нижнего вентилятора)
PS....................Импульсный источник питания
Q1DI ................ Прерыватель замыкания на землю
R1,R2 .............. Резистор (только модели V3)
R1~R4 ............. Резистор (только модели W1)
R1T..................Термистор воздуха
R2T..................Термистор (нагнетание)
R3T..................Термистор (всасывание)
R4T..................Термистор (теплообменник)
R5T..................Термистор (середина теплообменника)
R6T..................Термистор жидкости
R7T..................Термистор ребра (только модели W1)
R10T................ Термистор ребра (только модели V3)
RC ................... Цепь приема сигнала (только модели V3)
S1NPH ............Датчик давления
S1PH ............... Реле высокого давления
TC....................Цепь передачи сигнала (только модели V3)
V1R .................Блок питания
V2R .................Блок питания (только модели W1)
V2R,V3R .........Диодный модуль (только модели V3)
V3R .................Диодный модуль (только модели W1)
V1T.................. БТИЗ (биполярный транзистор с изолированным
затвором) (только модели V3)
X1M ................. Клеммная колодка электропитания
Y1E..................Электронный расширительный клапан
Позиция
Описание
AC/
DC
Необходимое
количество
жил кабеля
Макси-
мальный
рабочий
ток
1 Кабель электропитания для
агрегата
AC 2+GND
(a)
(a) Смотрите паспортную табличку на наружном агрегате
2 Кабель электропитания для
резервного нагревателя
AC 2+GND
(b)
(b) См. таблицу в разделе «Подсоединение электропитания к резервному
нагревателю» на странице 25.
3 Кабель электропитания
нагревателя поддона
AC 2
(c)
(c) Минимально допустимое сечение кабеля - 1,5 мм
2
4 Кабель комнатного
термостата
AC 3 или 4 100 мА
(d)
(d) Минимальное сечение кабеля 0,75 мм
2
5 Кабель интерфейса
пользователя
DC
2
100 мА
(e)
(e) Кабель сечением 0,75 - 1,25 мм
2
, максимальная длина: 500 м.
6 Кабель управления
трехходового клапана
AC 2+GND 100 мА
(d)
7 Кабель управления
двухходового клапана
AC 2+GND 100 мА
(d)
8 Кабель электропитания и
реле защиты от перегрева
вспомогательного
нагревателя
AC 4+GND
(b)
9 Кабель термистора DC 2
(f)
(f) Кабель термистора и соединительный кабель (12 м) входят в комплект
поставки резервуара для горячей воды бытового потребления.
10 Кабель электропитания
вспомогательного
нагревателя
AC 2+GND 13 А
11 Кабель для подключения
к энергосберегающему
источнику электропитания
(слаботочный контакт)
DC 2 100 мА
(g)
(g) Кабель сечением 0,75 - 1,25 мм
2
, максимальная длина: 500 м. Слаботочный
контакт должен выдерживать напряжение не менее 15 В постоянного тока
при 10 мА.

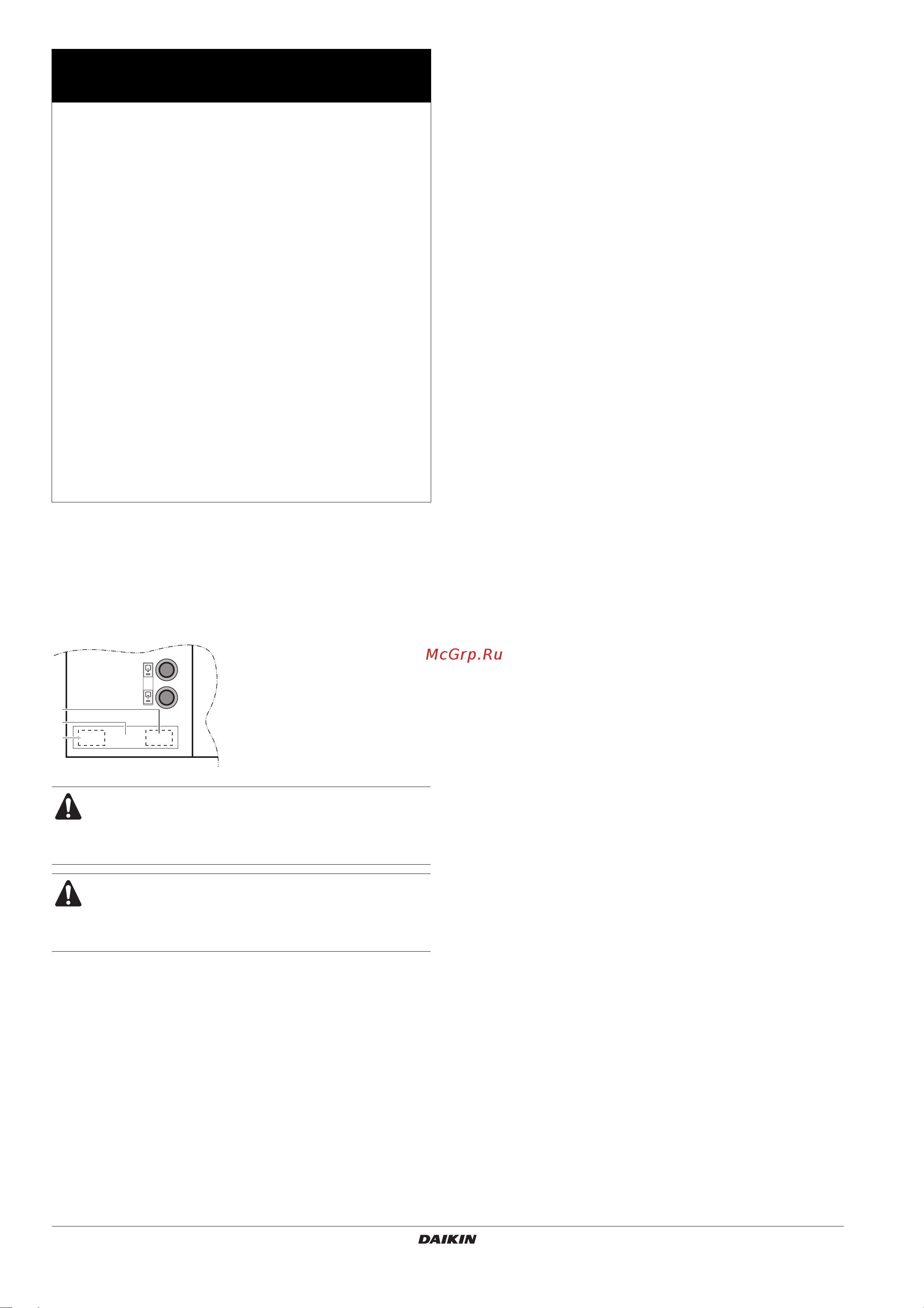

1 Защитная крышка
2 Ввод кабелей
электропитания
3 Ввод низковольтных кабелей
(<30 В)
ОСТОРОЖНО!
Типы и размеры всех кабелей необходимо выбирать
в соответствии с требованиями местного законо-
дательства и нормативов.
ПРЕДУПРЕЖДЕНИЕ
По окончании всех электротехнических работ про-
верьте надежность крепления каждой электродетали
и каждой клеммы внутри блока электродеталей.
3
