E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
Инструкция по монтажу
37
[6] Температурная дельта в режиме работы теплового
насоса на нагрев воды бытового потребления
Относится только к установкам с резервуаром для горячей
воды бытового потребления.
Местные настройки температурной дельты (разницы
температур) в режиме работы теплового насоса на нагрев воды
бытового потребления определяют температуру, при которой
тепловой насос переходит в режим нагрева воды бытового
потребления (температура ВКЛЮЧЕНИЯ теплового насоса) и
выходит из этого режима (температура ВЫКЛЮЧЕНИЯ насоса).
Когда температура воды бытового потребления опускается
ниже температуры ВКЛЮЧЕНИЯ теплового насоса (T
HP ON
),
тепловой насос переходит в режим нагрева воды бытового
потребления. Как только температура воды бытового потреб-
ления поднимается до температуры ВЫКЛЮЧЕНИЯ теплового
насоса (T
HP OFF
) или температуры, заданной пользователем
(T
U
), нагрев воды бытового потребления тепловым насосом
прекращается (переключением трехходового клапана).

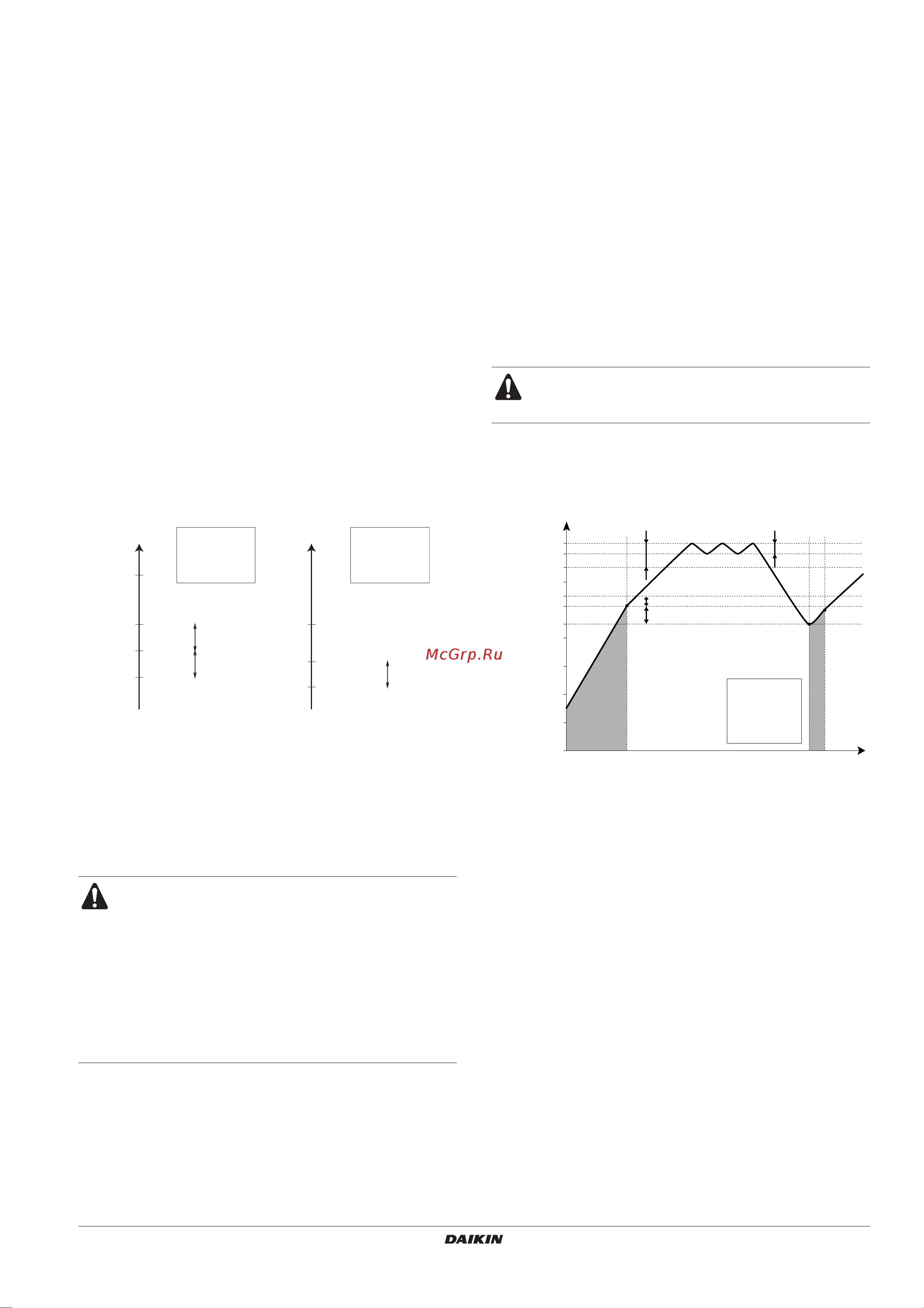

Температура выключения теплового насоса, температура вклю-
чения теплового насоса и их связь с местными настройками
[6-00] и [6-01] объясняются на приведённой ниже иллюстрации.
■ [6-00] Пуск: разница температур, определяющая темпе-
ратуру ВКЛЮЧЕНИЯ теплового насоса (
T
HP ON
). См.
иллюстрацию.
■ [6-01] Стоп: разница температур, определяющая темпе-
ратуру ВЫКЛЮЧЕНИЯ теплового насоса (
T
HP OFF
). См.
иллюстрацию.
[7] Температурная дельта вспомогательного нагревателя и
двухтемпературный режим
Температурная дельта вспомогательного нагревателя
Относится только к установкам с резервуаром для горячей
воды бытового потребления.
Когда при нагревании воды бытового потребления будет
достигнута заданная (пользователем) температура, вспомога-
тельный нагреватель продолжит нагревать воду до темпера-
туры, которая на несколько градусов выше заданной, т.е. до
температуры ВЫКЛЮЧЕНИЯ вспомогательного нагревателя.
Эти дополнительные градусы указываются местной настройкой
длины шага горячей воды бытового потребления. Правильная
настройка предотвращает периодическое включение и выклю-
чение вспомогательного нагревателя и обеспечивает под-
держание заданной температуры воды бытового потребления.
Примечание: вспомогательный нагреватель будет включаться
повторно при падении температуры воды бытового потребле-
ния [7-01] (местная настройка) ниже температуры
ВЫКЛЮЧЕНИЯ вспомогательного нагревателя.
■ [7-00] Длина шага горячей воды бытового потребления:
величина превышения заданной температуры горячей
воды бытового потребления перед выключением
вспомогательного нагревателя.
T
U
Температура, заданная пользователем (через
интерфейс пользователя)
T
HP MAX
Максимальная температура теплового насоса на
датчике резервуара для воды бытового потребления
(50°C) (в зависимости от T
A
)
(a)
(a) 50°C = T
HP MAX
при T
A
≤25°C.
48°C = T
HP MAX
при T
A
>25°C.
T
HP OFF
Температура ВЫКЛЮЧЕНИЯ теплового насоса
T
HP ON
Температура ВКЛЮЧЕНИЯ теплового насоса
Тепловой насос способен нагреть воду бытового
потребления до температуры не выше 50°C. Чтобы
повысить производительность теплового насоса
в режиме нагрева воды бытового потребления,
рекомендуется задать значение параметра T
HP OFF
не
выше 48°C.
Если [4-03]=0 или 2, рекомендуется уделить особое
внимание параметру [6-00]. Необходимо найти
разумное соотношение между нужной температурой
горячей воды бытового потребления и температурой
ВКЛЮЧЕНИЯ теплового насоса (T
HP ON
).
T
U
> T
HP MAX
T(°C)
70
T
U
55 T
HP MAX
48 T
HP OFF
41 T
HP ON
[6-01]
[6-00]
T
U
< T
HP MAX
T(°C)
45
T
U
= T
HP OFF
55 T
HP MAX
38 T
HP ON
[6-00]
T
U
= 45°C
[6-01] = 7°C
[6-00] = 7°C
T
U
= 70°C
[6-01] = 7°C
[6-00] = 7°C
Если для вспомогательного нагревателя активирован
таймер расписания, то нагреватель включится только
в том случае, если ему позволит таймер.
ВН Вспомогательный нагреватель
HP Тепловой насос. Когда нагрев тепловым насосом
занимает слишком много времени, возможен допол-
нительный нагрев вспомогательным нагревателем
T
BH OFF
Температура ВЫКЛЮЧЕНИЯ вспомогательного
нагревателя (T
U
+ [7-00])
T
BH ON
Температура включения вспомогательного нагревателя
(T
BH OFF
– 2°C)
T
HP MAX
Максимальная температура теплового насоса на
датчике в резервуаре для горячей воды бытового
потребления
T
HP OFF
Температура ВЫКЛЮЧЕНИЯ теплового насоса
(T
HP MAX
– [6-01])
T
HP ON
Температура включения теплового насоса
(T
HP OFF
– [6-00])
T
DHW
Температура горячей воды бытового потребления
T
U
Температура, заданная пользователем (через
интерфейс пользователя)
t Время
t
T
BH ON
(°C)T
DHW
T
HP ON
T
HP OFF
T
HP MAX
T
U
T
BH OFF
[6-01]
[6-00]
[7-00]
[7-01]
T
U
=70°C
[7-00] = 3°C
[6-01] = 2°C
[6-00] = 7°C
HP
BH
HP
5
10
20
30
40
41
48
50
60
71
70
73
