Инструкция по монтажу
36
E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
■ [4-04] Функция защиты от замерзания: предотвращает
замерзание трубопровода циркуляции воды между
домом и агрегатом. В случае понижения температуры
окружающего воздуха она активирует насос, а в случае
понижения температуры воды она, помимо этого,
активирует резервный нагреватель.
По умолчанию функция защиты от замерзания рас-
считана на обеспечение защиты недостаточно
изолированного трубопровода циркуляции воды.
В общем это значит, что насос активируется тогда, когда
температура окружающего воздуха приближается
к замерзанию, независимо от рабочей температуры.
[5] Температура равновесия и температура приоритетного
обогрева помещения
Температура равновесия — местные настройки температуры
равновесия относятся к работе резервного нагревателя.
Когда функция температуры равновесия включена, резервный
нагреватель работает только при низкой наружной темпера-
туре, т.е. когда наружная температура равна определённой
температуре равновесия или ниже её. Когда эта функция
выключена, работа резервного нагревателя возможна при
любой наружной температуре. Включение этой функции
сокращает время работы резервного нагревателя.
■ [5-00] Состояние температуры равновесия: указывает,
включена ли (1) или выключена (0) функция темпера-
туры равновесия.
■ [5-01] Температура равновесия: наружная температура,
ниже которой разрешена работа резервного нагрева-
теля.
Температура приоритета обогрева помещения
— относится
только к установкам с резервуаром для горячей воды бытового
потребления.
— Местные настройки температуры приоритета
обогрева помещения регулируют работу трехходового клапана
и вспомогательного нагревателя в резервуаре для горячей
воды бытового потребления.
Когда функция приоритета обогрева помещения включена,
полная мощность теплового насоса используется для обогрева
помещения только тогда, когда наружная температура стано-
вится равной указанной температуре приоритетного обогрева
помещения, т.е. низкой наружной температуре, или опускается
ниже ее. В этом случае на нагрев воды бытового потребления
работает только вспомогательный нагреватель.
■ [5-02] Состояние приоритета обогрева помещения:
указывает, включен (1) или выключен (0) приоритет
обогрева помещения.
■ [5-03] Температура приоритета обогрева помещения:
наружная температура, ниже которой вода бытового
потребления будет нагреваться только вспомогательным
нагревателем, т.е. низкая наружная температура.
■ [5-04] Коррекция заданной температуры воды бытового
потребления: коррекция заданной температуры воды
бытового потребления, осуществляется при низкой
наружной температуре, когда включен приоритет обо-
грева помещения. Корректировка (повышение темпера-
туры) обеспечит сохранение общей теплоёмкости воды
в резервуаре примерно на том же уровне за счёт ком-
пенсации остывания нижнего слоя воды в резервуаре
(из-за неработающего змеевика теплообменника) более
тёплым верхним слоем.
■ Если [4-03]=1/2/3, то вспомогательный нагре-
ватель может также быть переведён в огра-
ниченный режим таймером расписания,
например, если вспомогательному нагрева-
телю задать приоритет в определенное
время суток. (См. руководство по
эксплуатации).
■ Если [4-03]=2, то вспомогательный нагрева-
тель будет работать, когда параметр T
A
<[5-03]
не зависит от настройки [5-02]. Если
в режиме двухвариантной работы
ВКЛЮЧЕНА функция подачи разрешающего
сигнала на вспомогательный водонагрева-
тель, то вспомогательный нагреватель будет
работать в ограниченном режиме даже в том
случае, если T
A
<[5-03]. (См. «[C-02]» на
странице 41).
■ В режиме быстрого нагрева и при активиро-
ванной функции дезинфекции включение
вспомогательного нагревателя разрешается
всегда, за исключением тех случаев, когда по
соображениям безопасности требуется
включить резервный нагреватель, и при этом
[4-02]=1.
Если вспомогательный нагреватель работает
в ограниченном режиме ([4-03]=0), и при этом
наружная температура T
A
ниже допустимой
заданным значением местной настройки [5-03], а
[5-02]=1, то нагрев воды бытового потребления
отключается.
T
set
Заданная температура горячей воды бытового
потребления
T
U
Значение, заданное пользователем (через интерфейс
пользователя)
T
A
Окружающая (наружная) температура

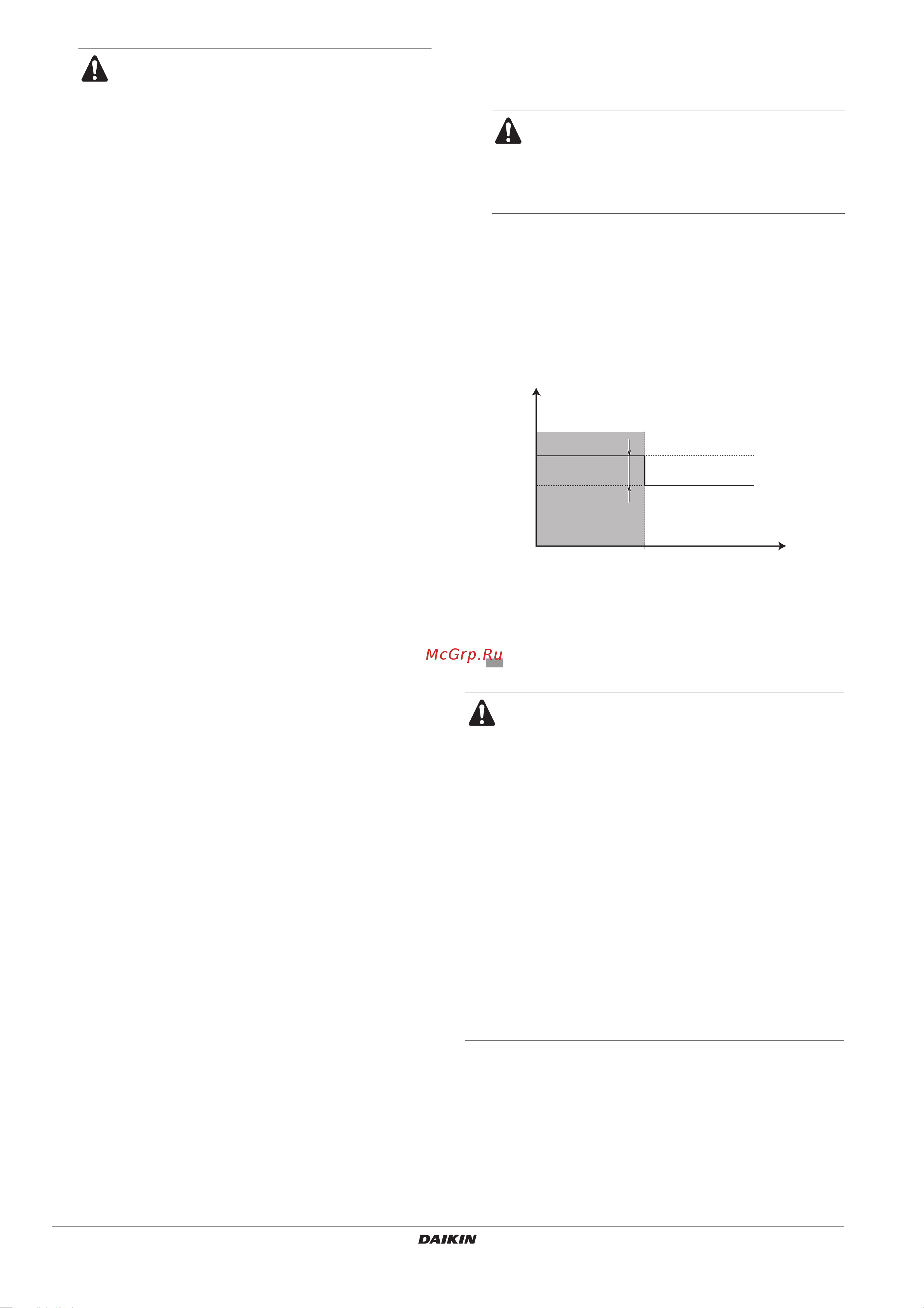

Приоритет обогрева помещения
ПРЕДУПРЕЖДЕНИЕ
Имейте в виду, что температура воды бытового
потребления автоматически повышается согласно
заданному значению местной настройки [5-04] (если
наружная температура падает ниже заданной
местной настройкой [5-03]) вне зависимости от
заданной пользователем температуры горячей воды
(T
U
). См. пояснения к местным настройкам [5-03],
[7-00] и руководство по эксплуатации, где изложен
порядок выбора значения данного параметра
пользователем.
Если столь высокая температура горячей воды потен-
циально травмоопасна, то на выходе из резервуара
для горячей воды бытового потребления монтируется
смесительный клапан (приобретается по месту
установки оборудования). Смесительный клапан
ограничивает температуру горячей воды в кране
заданным максимальным значением. Максимально
допустимое значение температуры горячей воды
подбирается согласно требованиям местного законо-
дательства и нормативов.
T
A
T
set
T
U
[5-03]
[5-04]
