E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
Инструкция по монтажу
41

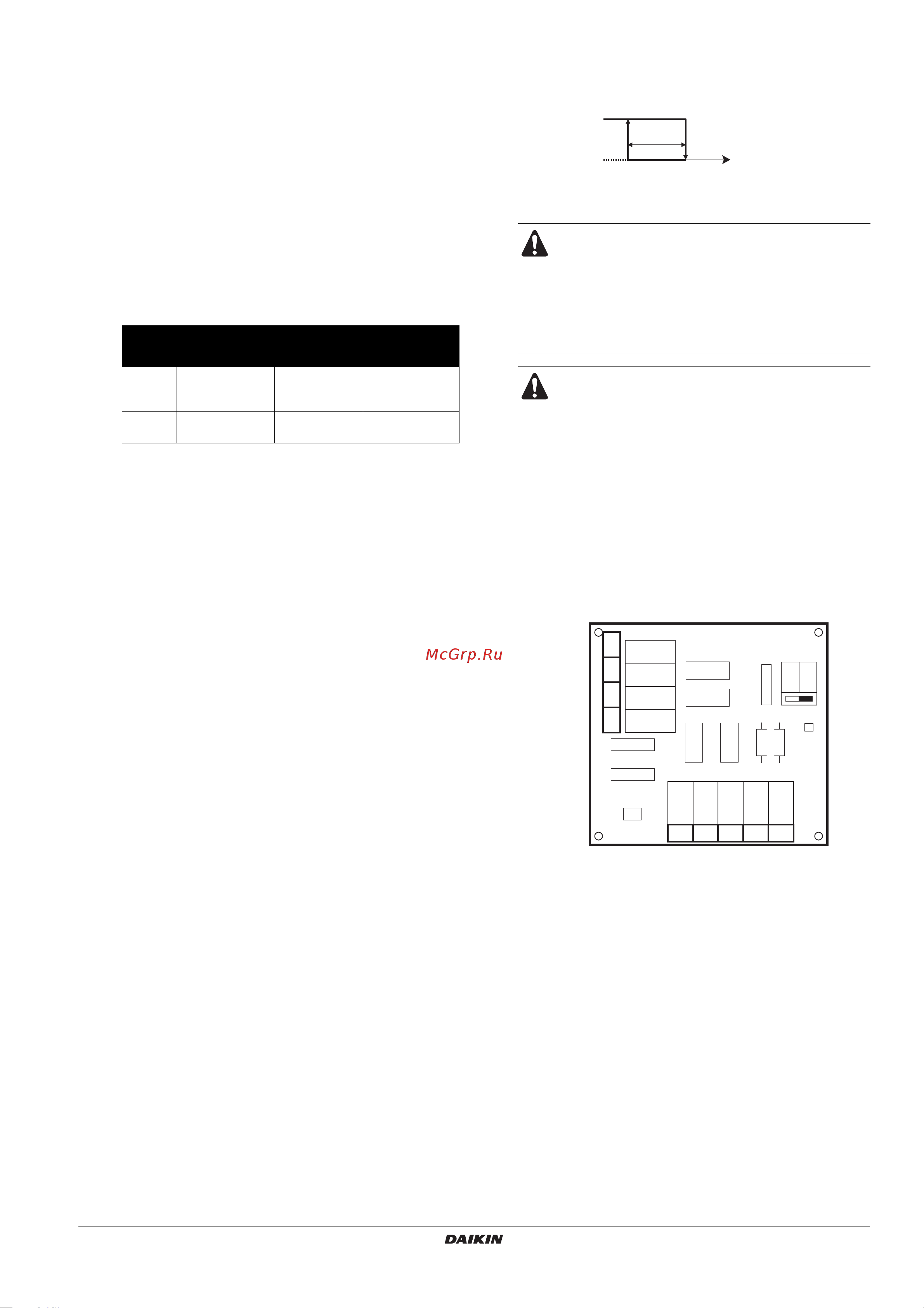

[C] Настройка платы цифрового ввода-вывода EKRP1HB
Режим приоритета солнечных батарей
■ [C-00] Настройка режима приоритета солнечных
батарей: сведения о комплекте для подключения к сол-
нечным батареям EKSOLHW см. в прилагаемой к нему
инструкции по монтажу.
Схема подачи аварийного сигнала
■ [C-01] Схема подачи аварийного сигнала определяет
порядок подачи аварийного сигнала платой цифрового
ввода-вывода EKRP1HB.
Если [C-01]=0, то при сбое подается аварийный сигнал
(по умолчанию).
Если [C-01]=1, то при аварийный сигнал при сбое не
подается. Эта местная настройка позволяет отличить
сбой в работе оборудования от отключения электро-
питания.
Двухвариантная работа
Применяется только в системах со вспомогательным водо-
нагревателем (поочерёдная работа с параллельным подключе-
нием). Данная функция определяет (в зависимости от наружной
температуры), какой из нагревательных приборов может (будет)
работать на обогрев помещения: агрегат Daikin или
вспомогательный водонагреватель.
Местная настройка "двухвариантной работы" относится только
к работе агрегата на обогрев помещения и к подаче разрешаю-
щего сигнала на вспомогательный водонагреватель.
При активированной функции "двухвариантной работы" агрегат
автоматически прекращает работу на обогрев помещения,
когда наружная температура падает ниже "температуры
ВКЛЮЧЕНИЯ функции двухвариантной работы", а на вспомога-
тельный водонагреватель подаётся разрешающий сигнал.
Когда функция двухвариантной работы отключена, агрегат
может работать на обогрев помещения при любой наружной
температуре (см. рабочие диапазоны), а разрешающий сигнал
на вспомогательный водонагреватель никогда не подаётся.
■ [C-02] Состояние функции двухвариантной работы:
определяет, разрешена (1) или запрещена (0) двух-
вариантная работа.
■ [C-03] Температура ВКЛЮЧЕНИЯ функции двухвариант-
ной работы: определяет наружную температуру, ниже
которой включается подача разрешающего сигнала на
вспомогательный водонагреватель (контакт KCR на
EKRP1HB замкнут), а внутренний агрегат прекращает
работу на обогрев помещения.
■ [C-04] Гистерезис функции двухвариантной работы:
определяет разницу между температурой ВКЛЮЧЕНИЯ
и ВЫКЛЮЧЕНИЯ функции двухвариантной работы.
Разрешающий сигнал X1–X2 (EKRP1HB)
[C-01]
Аварийный
сигнал подается
Аварийный
сигнал не
подается
На агрегат
не поступает
электропитание
0 (по
умол-
чанию)
Выход замкнут Выход
разомкнут
Выход
разомкнут
1 Выход
разомкнут
Выход
замкнут
Выход
разомкнут
T
A
Наружная температура
ОСТОРОЖНО!
Включая функцию двухвариантной работы,
обеспечьте неукоснительное соблюдение правил,
перечисленных в разделе "Применение 5".
Компания Daikin не несет ответственности за
поломки в результате несоблюдения указанных
правил.
■ Если агрегат однофазный, то работа в двух-
вариантном режиме при задействованном
параметре [4-03]=0/2 может привести
к нехватке горячей воды бытового потреб-
ления при низкой наружной температуре.
■ Функция двухвариантной работы не влияет
на режим нагрева воды бытового потреб-
ления. На нагрев воды бытового потреб-
ления, как и прежде, работает только агрегат.
■ Разрешающий сигнал подаётся на вспомога-
тельный водонагреватель с платы цифрового
ввода-вывода EKRP1HB. Контакт X1, X2
замкнут при активированной подаче сигнала
и разомкнут при отключении подачи. Место-
положение контакта см. на иллюстрации.
T
A
[C-03]
[C-04]
перекрыт
открыт
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
