E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
Инструкция по монтажу
33
■ При обрыве фазы в случае агрегатов W1 на пульте дистан-
ционного управления агрегата будет отображаться код
ошибки "
E7
" или "
U2
".
В обоих случаях работа будет невозможна. Если это прои-
зойдет, отключите питание, еще раз проверьте электро-
проводку и поменяйте положение двух проводов из трех
Местные настройки
Агрегат должен быть сконфигурирован установщиком в соот-
ветствии с условиями установки (наружный климат, установ-
ленное дополнительное оборудование и т.д.) и требованиями
пользователя. Для этого имеется ряд так называемых местных
настроек. Доступ к местным настройкам и их программи-
рование осуществляется через интерфейс пользователя.
Каждой местной настройке присвоен 3-значный номер или код,
например, [5-03], отображаемый на дисплее интерфейса
пользователя. Первая цифра [5] указывает «первый код» или
группу местной настройки. Первая и вторая цифры вместе [03]
указывают «второй код».
Список всех местных настроек и их значений по умолчанию
приведён в разделе «Таблица местных настроек» на
странице 44. В том же списке отведено 2 столбца для регистра-
ции дат изменения местных настроек и их значений вместо
установленных по умолчанию.
Подробное описание каждой местной настройки приведено
в разделе «Подробное описание» на странице 33.
Порядок действий
Чтобы изменить одну или несколько местных настроек,
необходимо выполнить следующие действия.

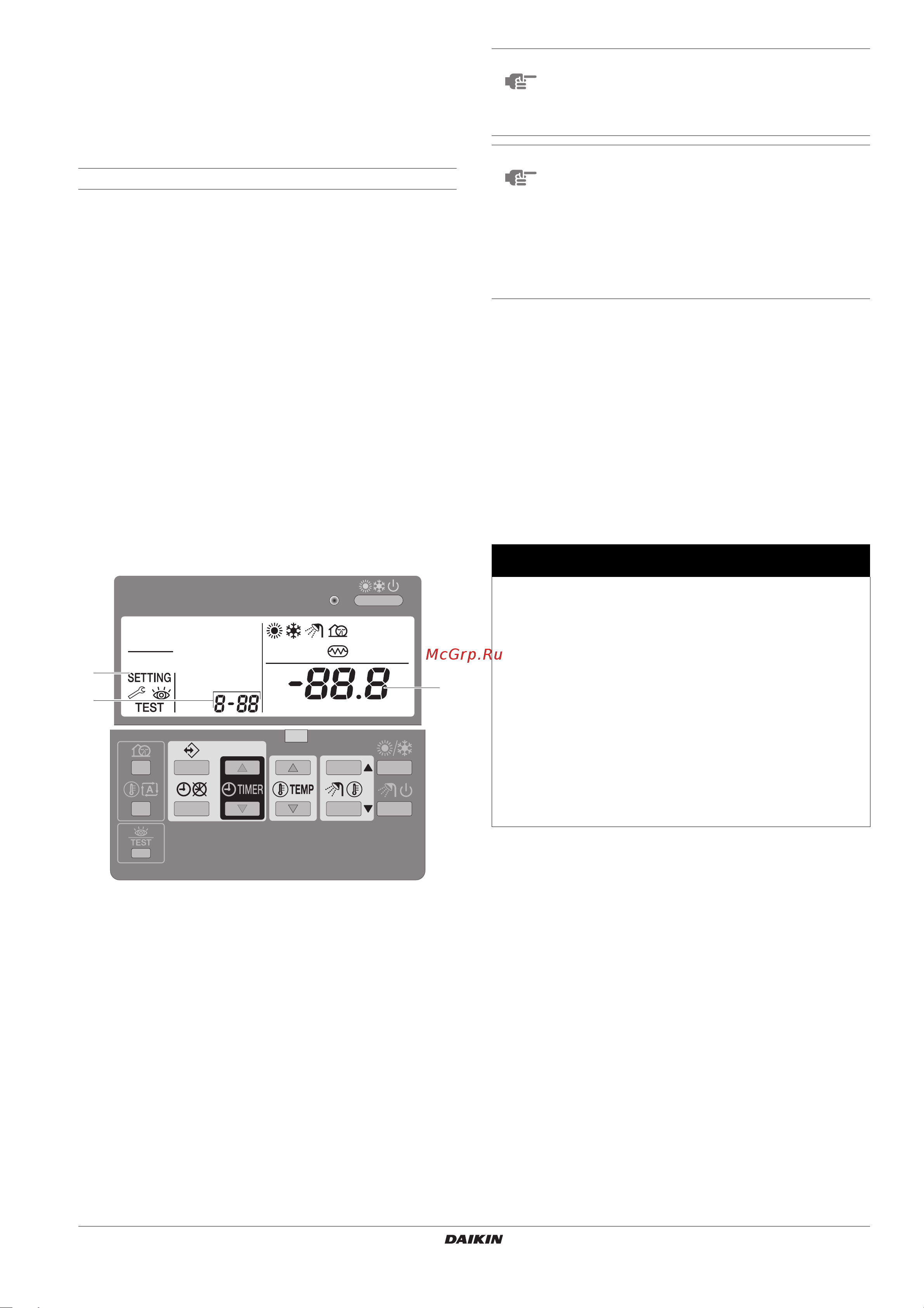

1 Нажмите и удерживайте в течение не менее 5 секунд
кнопку z, чтобы войти в режим настройки.
Будет отображен символ $ (3). Будет отображен код
выбранной местной настройки ; (2), а справа от него —
ее заданное значение - (1).
2 Нажимайте кнопку bgi, чтобы выбрать первый код
нужной местной настройки.
3 Нажимайте кнопку bgj, чтобы выбрать второй код
нужной местной настройки.
4 Нажимайте кнопки pfi и pfj, чтобы изменять
заданное значение выбранной местной настройки.
5 Сохраните новое значение, нажав кнопку pr.
6 Повторите действия со 2 по 4, чтобы по необходимости
изменить другие местные настройки.
7 Закончив, нажмите кнопку z, чтобы выйти из режима
настройки
.
Подробное описание
[0] Уровень доступа пользователя
При необходимости некоторые кнопки интерфейса можно
сделать недоступными для пользователя.
Устанавливаются три уровня доступа (см. таблицу ниже).
Переключение между уровнем 1 и уровнями 2/3 осуществля-
ется одновременным нажатием кнопок pfi и pfj и
немедленно следом за ними s и ba и удержанием всех
4 кнопок в нажатом положении в течение не менее 5 секунд
(в нормальном режиме). Обратите внимание на то, что при этом
индикация на интерфейсе пользователя отсутствует. Когда
выбран уровень 2/3, фактический уровень доступа — 2 или 3 —
определяется местной настройкой [0-00].
2
3
1
ПРИМЕЧАНИЕ
Изменения каждой местной настройки сохраня-
ются только по нажатию кнопки pr. Переход
к коду другой местной настройки или нажатие
кнопки z приведет к отмене внесенных
изменений.
ПРИМЕЧАНИЕ
■ Перед отправкой всем местным настройкам
были присвоены значения, указанные
в «Таблица местных настроек» на
странице 44.
■ После выхода из режима настройки на
жидкокристаллическом дисплее интерфейса
пользователя может появиться символ «88»
— во время его отображения происходит
самоинициализация агрегата.
Кнопка
Уровень доступа
1 2 3
Кнопка тихого
режима
s
работает — —
Кнопка зависимого
от погоды заданного
значения
ba
работает — —
Кнопка включения/
выключения таймера
расписания
pr
работает работает —
Кнопка
программирования
<
работает — —
Кнопки установки
времени
pf
i
pf
j
работает — —
Кнопка диагностики/
проверочного
режима
z
работает — —
