Инструкция по монтажу
20
E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
Внимание! "Применение гликоля"
Также смотрите «Что необходимо проверить перед первым
запуском» на странице 31.
Заправка воды
1 Подсоедините к дренажному и наполнительному клапану
(см. раздел «Основные компоненты» на странице 15)
источник подачи воды.
2 Убедитесь в том, что автоматический клапан выпуска
воздуха открыт (не менее чем на 2 оборота).
3 Заправляйте систему водой до тех пор, пока манометр не
покажет давление около 2,0 бар. Удалите из контура как
можно больше воздуха с использованием клапанов вы-
пуска воздуха. Присутствие воздуха в контуре циркуляции
воды может привести к сбоям в работе резервного
нагревателя.
4 Проверьте, чтобы бак резервного нагревателя был
наполнен водой. Для этого необходимо открыть клапан
сброса давления. Из клапана должна потечь вода.
Теплоизоляция трубопроводов
Контур циркуляции воды, в том числе и все трубопроводы,
необходимо теплоизолировать в целях предотвращения конден-
сации влаги во время работы в режиме охлаждения и потери
холодо- и теплопроизводительности, а также во избежание
замерзания наружного трубопровода циркуляции воды в зимнее
время. Чтобы предотвратить замерзание наружного трубо-
провода циркуляции воды в зимнее время, толщина утеплитель-
ных материалов должна быть не менее 13 мм при 0,039 Вт/мК.
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
Внимание! Применение гликоля
■ Применение пропиленгликоля с обязательными
ингибиторами в установках, оснащенных резер-
вуаром для горячей воды бытового потребления,
допускается только при классификации таких
установок по Категории 3 согласно стандарту
EN1717 или аналогичным общегосударственным
нормативам.
■ Дренажный поддон системы, в которой приме-
няется гликоль, в обязательном порядке
оборудуется защитным клапаном для сбора
гликоля при возникновении избыточного
давления.
Для этого в задней стенке агрегата
предусмотрено выбивное отверстие, через
которое к защитному клапану подсоединяется
дренажный трубопровод.
Если гликоль не применяется, дренажный
трубопровод не нужен. В таком случае вода
сливается через днище агрегата.
Коррозия системы из-за присутствия гликоля
Свободный гликоль подвержен окислению. Процесс
этот ускоряется в присутствии меди и под воздейст-
вием высоких температур. Окисленный свободный
гликоль вызывает электрохимическую коррозию
металлических поверхностей и, как следствие,
серьезное повреждение системы.
Поэтому крайне важно:
■ обеспечить подходящую обработку воды
квалифицированным специалистом;
■ подобрать такую смесь гликоля с ингибиторами
коррозии, которая способна нейтрализовать
кислоты, выделяющиеся в процессе окисления
гликоля;
■ соблюдать правило, в соответствии с которым
применение пропиленгликоля с обязательными
ингибиторами в установках, оснащенных резер-
вуаром для горячей воды бытового потребления,
допускается только при классификации таких
установок по Категории 3 согласно стандарту
EN1717 или аналогичным общегосударственным
нормативам. В других установках допускается
применение этиленгликоля;
■ проследить за тем, чтобы ни в коем случае не
применялся автомобильный гликоль, так как
содержащиеся в нем ингибиторы коррозии имеют
ограниченный срок службы и содержат силикаты,
способные испортить или засорить систему;
■ проследить за тем, чтобы в системах, работаю-
щих с гликолем, не применялись оцинкованные
трубы, в которых могут сформироваться отложе-
ния отдельных компонентов содержащегося
в гликоле ингибитора коррозии;
■ проследить за совместимостью гликоля
с материалами системы.
ПРИМЕЧАНИЕ
Имейте в виду, что гликоль гигроскопичен: он
поглощает окружающую влагу.
Если резервуар с гликолем не закрыть, то содер-
жание в нем воды возрастает. При этом содер-
жание гликоля опускается ниже расчетного.
В результате возможно замерзание.
Необходимо принять меры предосторожности,
чтобы свести к минимуму контакт гликоля
с воздухом.
ПРИМЕЧАНИЕ
■ Возможно, во время заправки из системы
удастся удалить не весь воздух. Оставшийся
воздух будет удалён через автоматические
клапаны выпуска воздуха в первые часы
работы системы. Впоследствии может потре-
боваться дополнительная заправка воды.
■ Давление воды, которое указывает манометр,
будет изменяться в зависимости от темпера-
туры воды (чем выше температура воды, тем
выше давление).
Однако для того, чтобы в контур не проник
воздух, давление воды всегда должно быть
выше 1 бар.
■ Агрегат может выпускать лишнюю воду через
клапан сброса давления.
■ Качество воды должно соответствовать
директиве EN 98/83 ЕС.

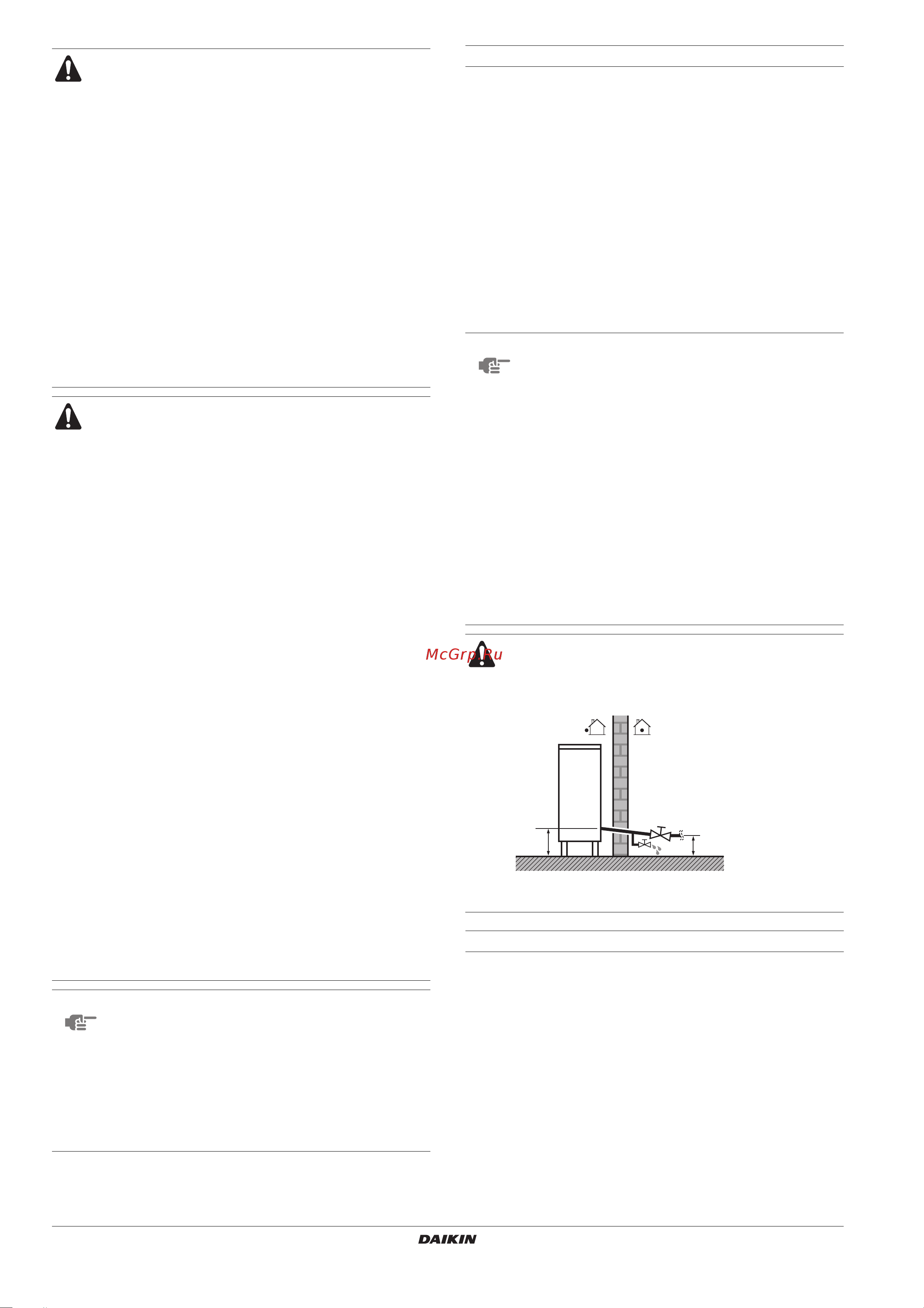

Если в системе нет гликоля, при аварийном
отключении электропитания или отказе насоса
слейте воду из системы (как показано на приведенной
ниже иллюстрации).
При застое в системе воды очень высока вероятность
её замерзания, что приведет к повреждению системы.
A
