Инструкция по монтажу
16
E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A

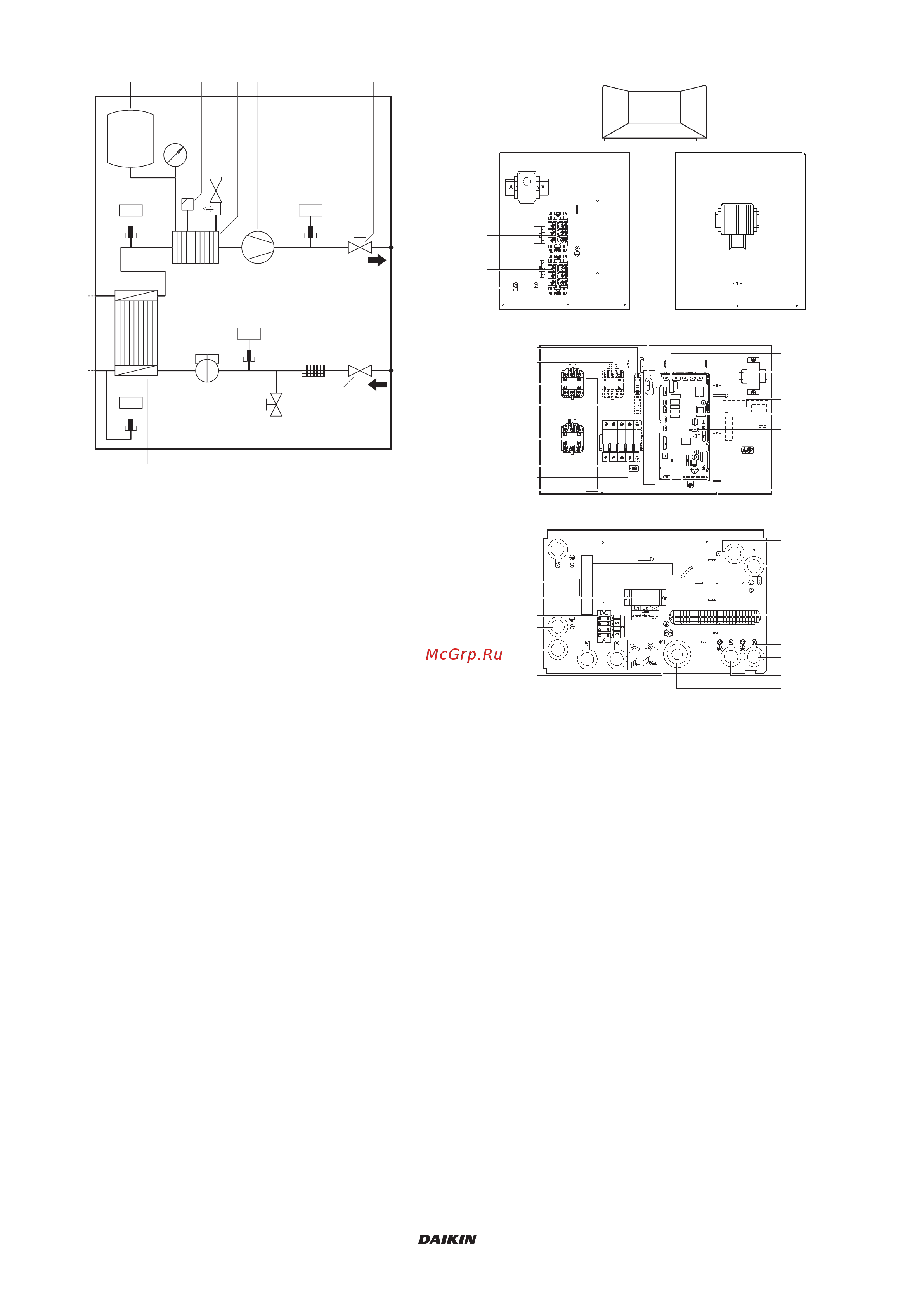

Функциональная схема отсека гидравлики (дверь 3) Основные элементы распределительной коробки
(дверь 2)
1. Контакторы резервного нагревателя K1M и K5M
2. Основная плата
Основная плата управляет работой агрегата.
3. Контактор вспомогательного нагревателя K3M (только для
установок с резервуаром для горячей воды бытового
потребления)
4. Автомат защиты F2B вспомогательного нагревателя
(только для установок с резервуаром для горячей воды
бытового потребления)
Автомат защиты защищает резервный нагреватель
в резервуаре для горячей воды бытового потребления от
перегрузок и коротких замыканий.
5. Автомат защиты F1B резервного нагревателя
Автомат защиты защищает электрическую цепь резервного
нагревателя от перегрузок и коротких замыканий.
6. Клеммные колодки
Клеммные колодки позволяют легко подключать проводку,
прокладываемую по месту.
7. Клеммная колодка для ограничения мощности резервного
нагревателя.
8. Крепления стяжек кабелей
Крепления стяжек кабелей позволяют прикреплять
прокладываемую на месте проводку со стяжками кабелей
к распределительной коробке для устранения натяжения.
9. Клеммные колодки X3M, X4M (только для установок
с резервуаром для горячей воды бытового потребления)
10. Плавкий предохранитель платы FU1
1 Расширительный бак 8 Теплообменник
2 Манометр 9 Реле протока
3 Клапан выпуска
воздуха
10 Спускной/наполнительный
клапан
4 Клапан сброса
давления
11 Фильтр
5 Бак резервного
нагревателя
с резервным
нагревателем
12 Запорный клапан на входе
воды с дренажным
клапаном
6 Насос R11T
R12T
R13T
R14T
Датчики температуры
7 Запорный клапан на
выходе воды
R14T
H
2
O
t
>
R1
3T
t
>
R12T
t
>
R11T
t
>
12 6 7
1289 1011
34 5
3
1
2
1
24
5
4
6
7
16
17
12
X13A
14 FU2
13 X9A
6
8
10 FU1
18
9
9
8
15
8
23
21
20
22
19
8
11
SS2
AC
B
D
AB
D
C
25
